Индивидуальный расчёт · № 2332
Откатные ворота3200×1800 ммс автоматикой
Каркас — Т-профиль 60×40, грунтование, автоматика, монтаж на винтовых сваях.
Каркас ворот
Т-профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
С монтажом
На винтовых сваях
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 3200 мм
- Высота ворот
- 1800 мм
- Заполнение
- Без заполнения
- Каркас
- Т-профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- На винтовых сваях
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Включено
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Откатные ворота | |||
| Изготовление и сварка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Зачистка, грунтование и окраска металла6,609 м² · 500 ₽ за ед. | 6,609 м² | 500 ₽ | 3 304,74 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Т-профиль каркаса12 м · 750 ₽ за ед. | 12 м | 750 ₽ | 9 000 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба)6 м · 231 ₽ за ед. | 6 м | 231 ₽ | 1 386 ₽ |
| Внутренний профиль 40×2018 м · 109,08 ₽ за ед. | 18 м | 109,08 ₽ | 1 963 ₽ |
| Направляющая балка4,94 м · 1 200 ₽ за ед. | 4,94 м | 1 200 ₽ | 5 928 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Грунт-эмаль по металлу1,652 кг · 600 ₽ за ед. | 1,652 кг | 600 ₽ | 991 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 504,06 ₽ за ед. | 6 м | 504,06 ₽ | 3 024 ₽ |
Итого по разделу «Откатные ворота»57 596 ₽ | |||
| Основание ворот | |||
| Монтаж винтовых свай (2 шт.)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 6 м6 м · 1 547,04 ₽ за ед. | 6 м | 1 547,04 ₽ | 9 282 ₽ |
Итого по разделу «Основание ворот»15 282 ₽ | |||
| Автоматика | |||
| Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед. | 1 компл | 3 599 ₽ | 3 599 ₽ |
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 4.2 м4,2 м · 750 ₽ за ед. | 4,2 м | 750 ₽ | 3 150 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
Итого по разделу «Автоматика»38 149 ₽ | |||
| Доставка | |||
| Доставка до Ульяново239,5 км · 90 ₽ за ед. | 239,5 км | 90 ₽ | 21 555 ₽ |
Итого по разделу «Доставка»21 555 ₽ | |||
Итого по смете132 582 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Тверская область, Зубцовский муниципальный округ, Ульяново
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 119,75 км
- Туда и обратно
- 239,5 км
- Тариф
- 90 ₽/км
119,75 км × 2 × 90 ₽/км
21 555 ₽
Уже включено в итог сметы

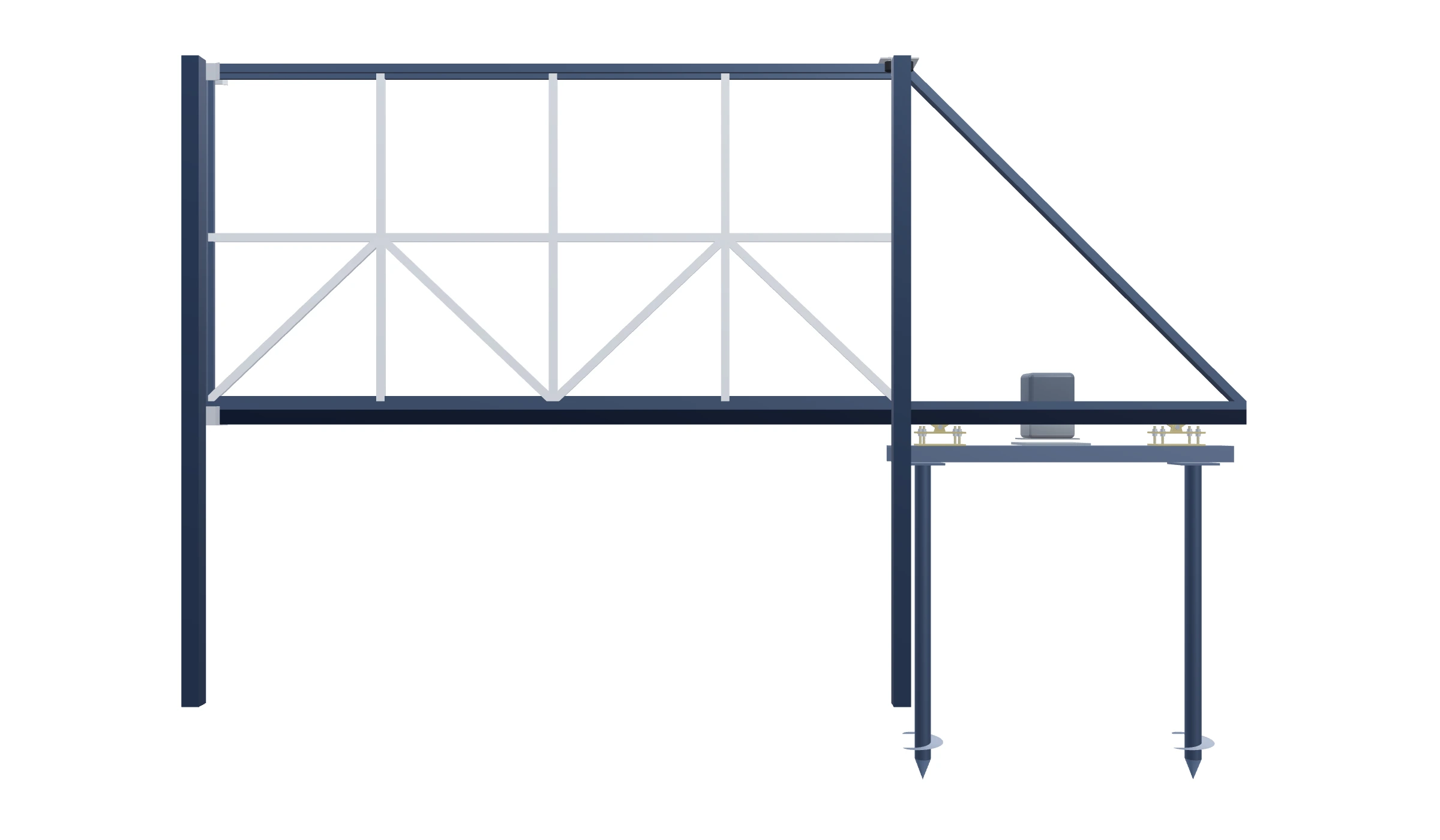

Чертёж и детали конструкции

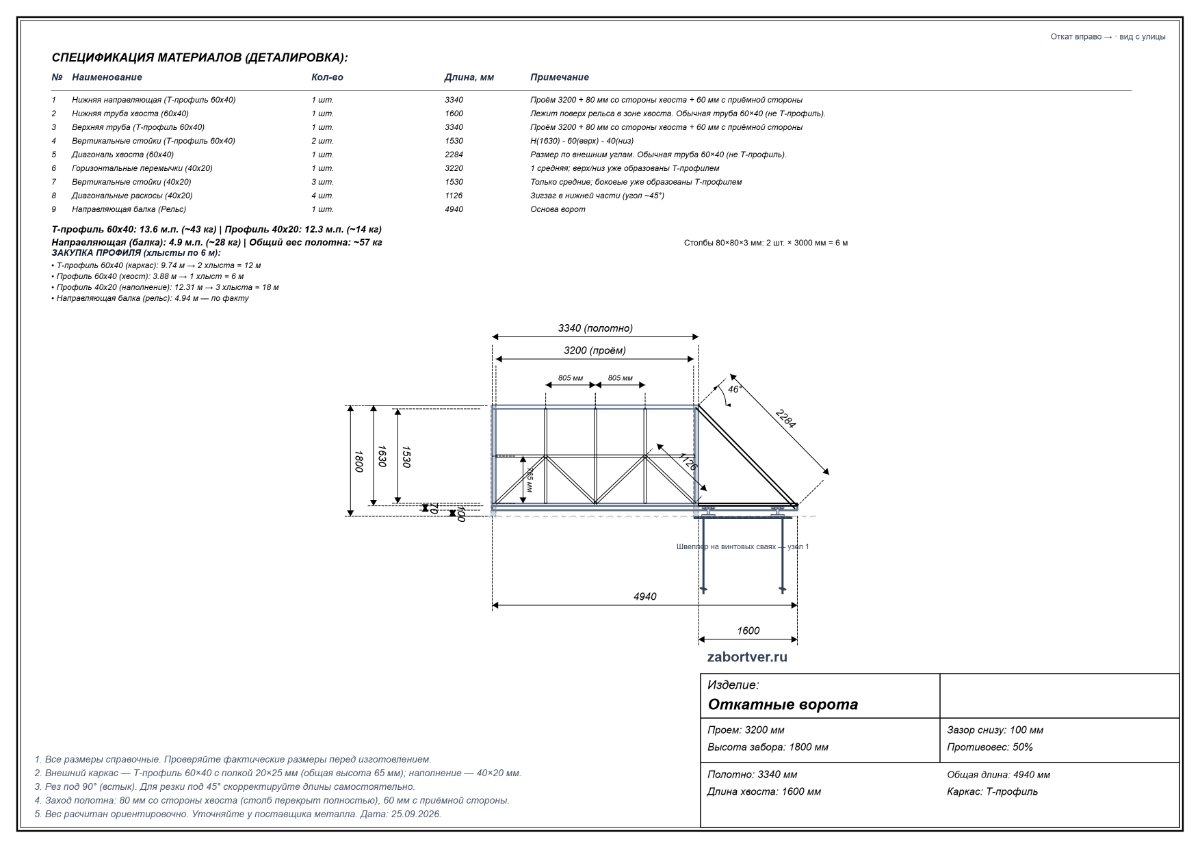

Противовес — 50%. Общая длина створки — 4940 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Фундамент
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (Т-профиль 60x40)Проём 3200 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 3340 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 1600 мм |
| Верхняя труба (Т-профиль 60x40)Проём 3200 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 3340 мм |
| Вертикальные стойки (Т-профиль 60x40)H(1630) - 60(верх) - 40(низ) | 2 | 1530 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 2284 мм |
| Горизонтальные перемычки (40x20)1 средняя; верх/низ уже образованы Т-профилем | 1 | 3220 мм |
| Вертикальные стойки (40x20)Только средние; боковые уже образованы Т-профилем | 3 | 1530 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 4 | 1126 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 4940 мм |
Каркас: Т-профиль. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 3200×1800 мм, нижний зазор 100 мм, противовес 50%.
В расчёте есть автоматика?
Да, автоматика включена в комплектацию расчёта.
Какой фундамент предусмотрен?
Монтаж предусмотрен на винтовых сваях.
Сколько стоит доставка?
Тверская область, Зубцовский муниципальный округ, Ульяново: расстояние 119,75 км, стоимость 21 555 ₽.
Обсудим ваш проект
Проверим размеры и комплектацию, согласуем изготовление.
