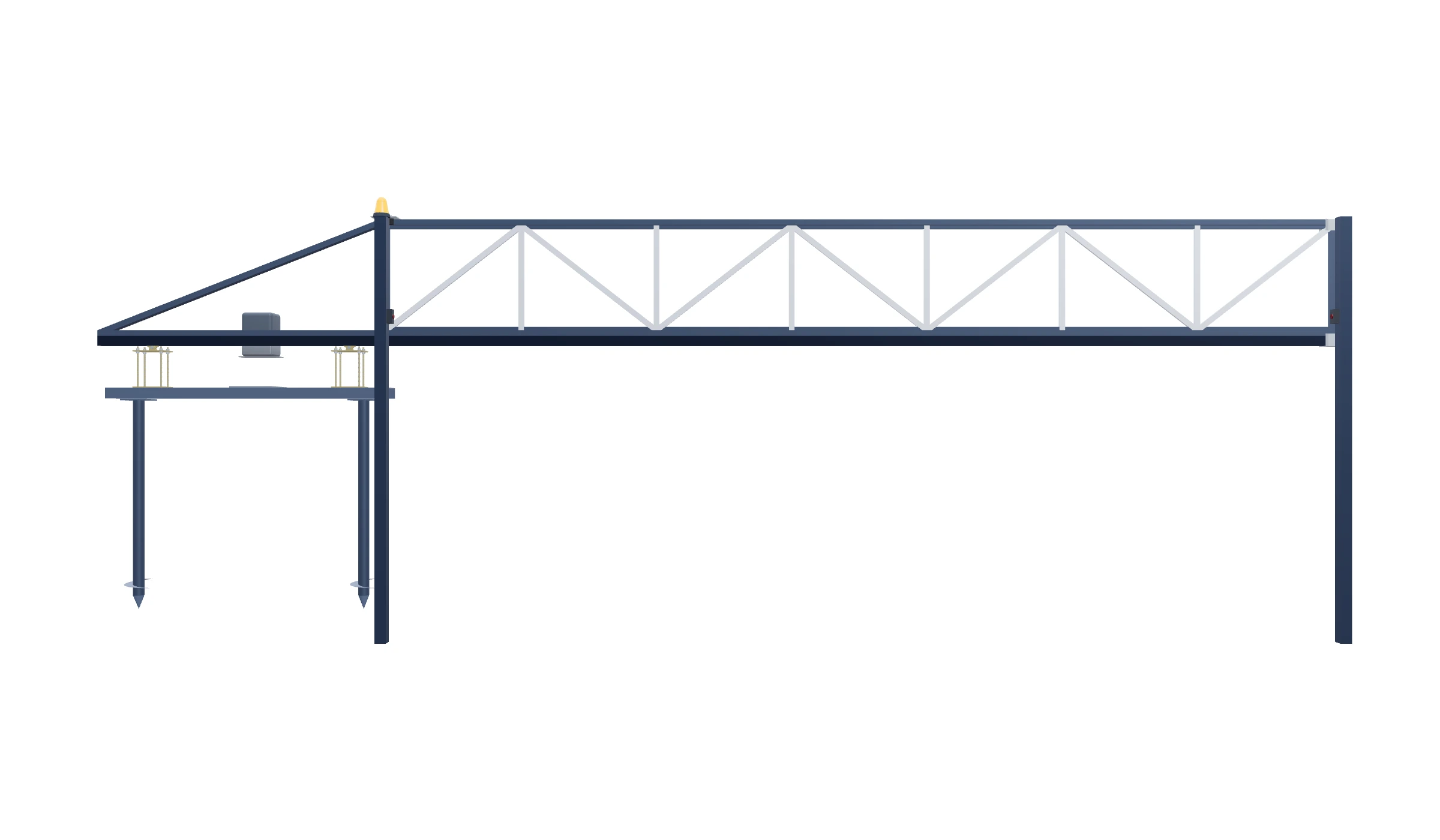

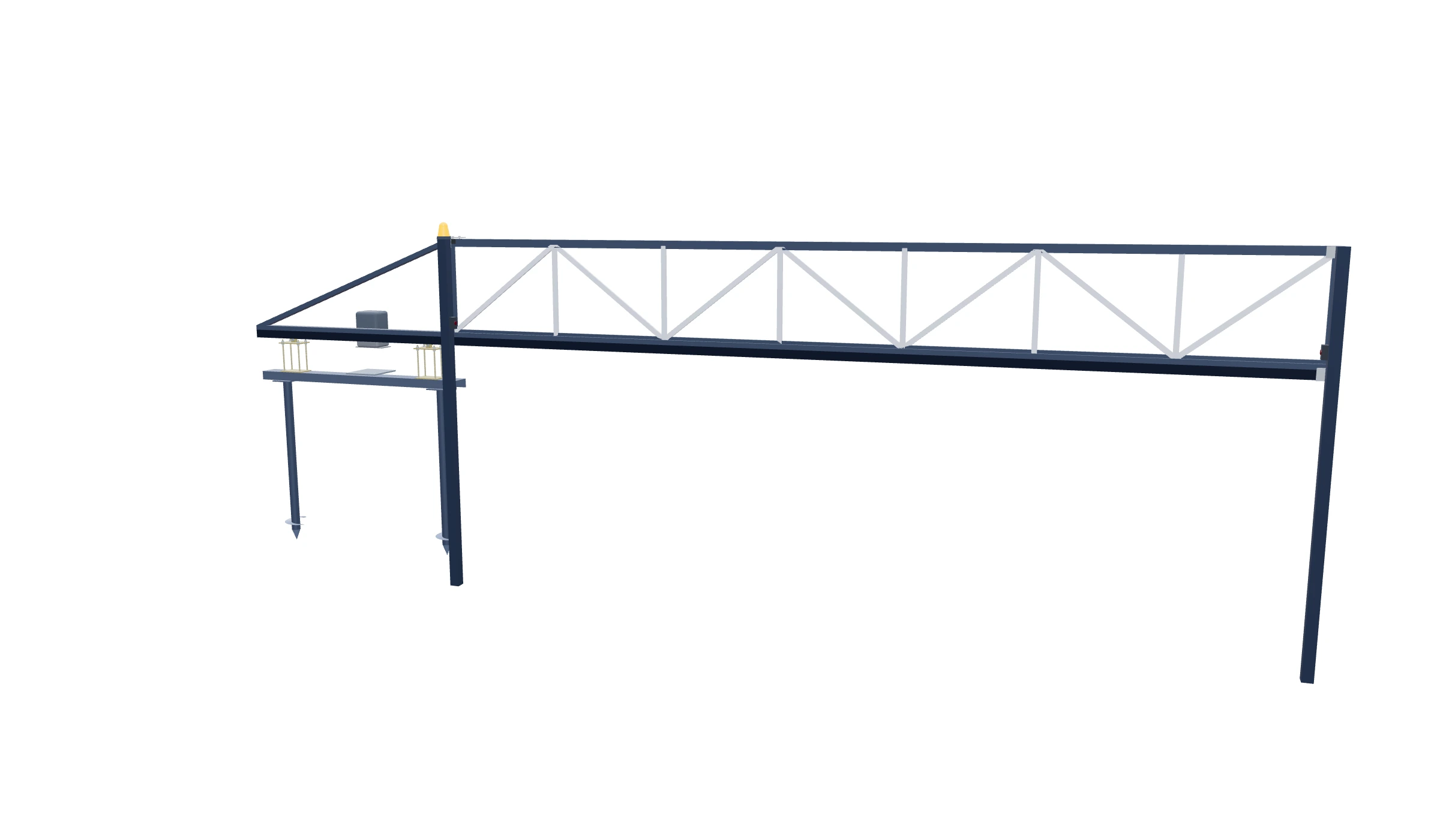

Каркас и размеры
Открыть чертёж крупнее ↗1 / 4
Индивидуальный расчёт · № 2336
Откатные ворота6700×1200 ммс автоматикой
Каркас — Т-профиль 60×40, грунтование, автоматика, монтаж на винтовых сваях.
Каркас ворот
Т-профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
С монтажом
На винтовых сваях
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 6700 мм
- Высота ворот
- 1200 мм
- Заполнение
- Без заполнения
- Каркас
- Т-профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- На винтовых сваях
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Включено
- Датчики безопасности
- Включены
- Сигнальная лампа
- Включена
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Откатные ворота | |||
| Изготовление и сварка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Зачистка, грунтование и окраска металла8,113 м² · 500 ₽ за ед. | 8,113 м² | 500 ₽ | 4 056,28 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Т-профиль каркаса24 м · 750 ₽ за ед. | 24 м | 750 ₽ | 18 000 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба)6 м · 231 ₽ за ед. | 6 м | 231 ₽ | 1 386 ₽ |
| Внутренний профиль 40×2018 м · 109,08 ₽ за ед. | 18 м | 109,08 ₽ | 1 963 ₽ |
| Направляющая балка8,85 м · 1 200 ₽ за ед. | 8,85 м | 1 200 ₽ | 10 620 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Грунт-эмаль по металлу2,028 кг · 600 ₽ за ед. | 2,028 кг | 600 ₽ | 1 217 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 504,06 ₽ за ед. | 6 м | 504,06 ₽ | 3 024 ₽ |
Итого по разделу «Откатные ворота»72 266 ₽ | |||
| Основание ворот | |||
| Монтаж винтовых свай (2 шт.)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 6 м6 м · 1 547,04 ₽ за ед. | 6 м | 1 547,04 ₽ | 9 282 ₽ |
Итого по разделу «Основание ворот»15 282 ₽ | |||
| Автоматика | |||
| Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед. | 1 компл | 3 599 ₽ | 3 599 ₽ |
| Установка датчиков безопасности (пара)1 компл · 2 500 ₽ за ед. | 1 компл | 2 500 ₽ | 2 500 ₽ |
| Установка сигнальной лампы (мигалки)1 компл · 1 200 ₽ за ед. | 1 компл | 1 200 ₽ | 1 200 ₽ |
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 7.7 м7,7 м · 750 ₽ за ед. | 7,7 м | 750 ₽ | 5 775 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
| Датчики безопасности1 компл · 6 500 ₽ за ед. | 1 компл | 6 500 ₽ | 6 500 ₽ |
| Сигнальная лампа (мигалка)1 шт · 1 200 ₽ за ед. | 1 шт | 1 200 ₽ | 1 200 ₽ |
Итого по разделу «Автоматика»52 174 ₽ | |||
| Доставка | |||
| Доставка до Москва404,08 км · 90 ₽ за ед. | 404,08 км | 90 ₽ | 36 367 ₽ |
Итого по разделу «Доставка»36 367 ₽ | |||
Итого по смете176 089 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Москва
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 202,04 км
- Туда и обратно
- 404,08 км
- Тариф
- 90 ₽/км
202,04 км × 2 × 90 ₽/км
36 367 ₽
Уже включено в итог сметы

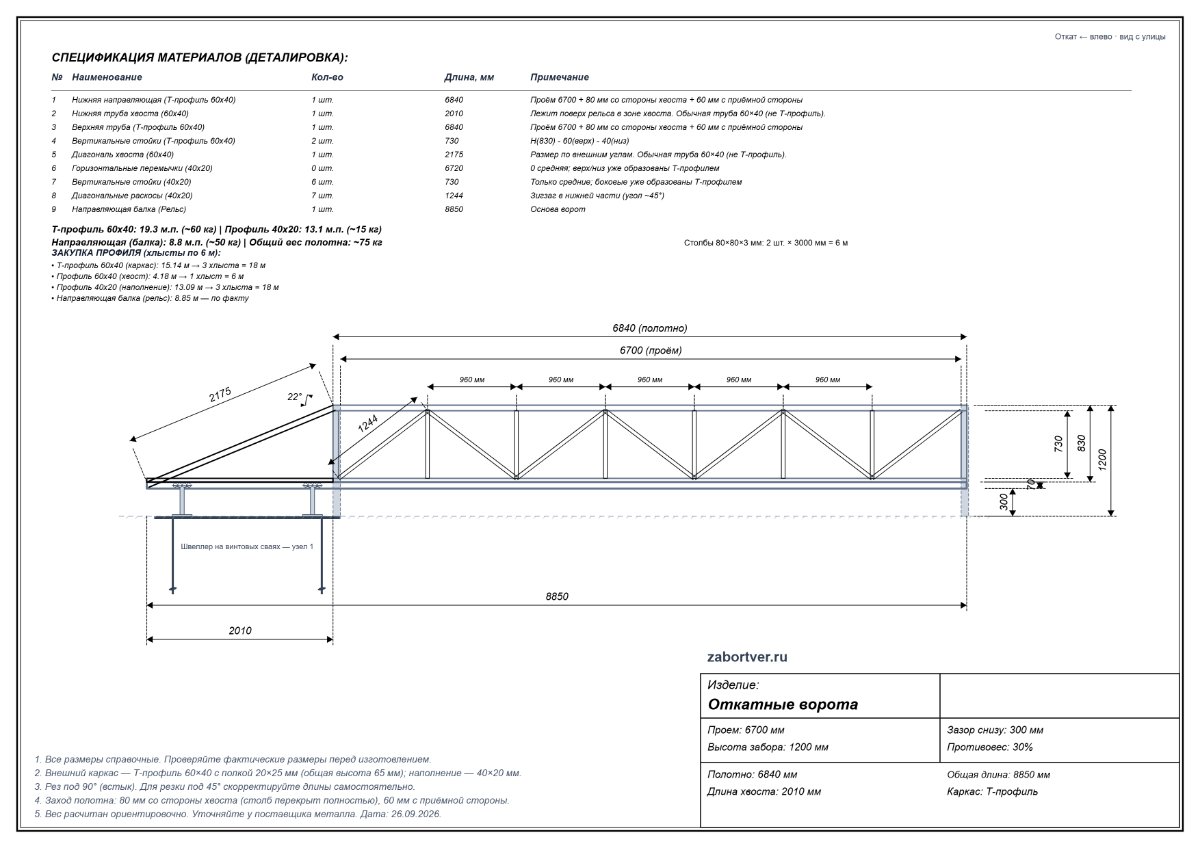

Чертёж и детали конструкции
Противовес — 30%. Общая длина створки — 8850 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Фундамент
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (Т-профиль 60x40)Проём 6700 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 6840 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 2010 мм |
| Верхняя труба (Т-профиль 60x40)Проём 6700 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 6840 мм |
| Вертикальные стойки (Т-профиль 60x40)H(830) - 60(верх) - 40(низ) | 2 | 730 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 2175 мм |
| Горизонтальные перемычки (40x20)0 средняя; верх/низ уже образованы Т-профилем | 0 | 6720 мм |
| Вертикальные стойки (40x20)Только средние; боковые уже образованы Т-профилем | 6 | 730 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 7 | 1244 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 8850 мм |
Каркас: Т-профиль. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 6700×1200 мм, нижний зазор 300 мм, противовес 30%.
В расчёте есть автоматика?
Да, автоматика включена в комплектацию расчёта.
Какой фундамент предусмотрен?
Монтаж предусмотрен на винтовых сваях.
Сколько стоит доставка?
Москва: расстояние 202,04 км, стоимость 36 367 ₽.
