Виды навеса
Индивидуальный расчёт · № 981
Навес для автомобиля 10000×10000 мм
Параллельная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x40x2.0. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 10000 мм
- Длина навеса
- 10000 мм
- Высота стоек
- 2000 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1000 мм
- Фактический шаг ферм
- 1 000 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x2.0
- Расчётная масса
- 2 713,76 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 10000×10000 мм — из чего складывается расчёт

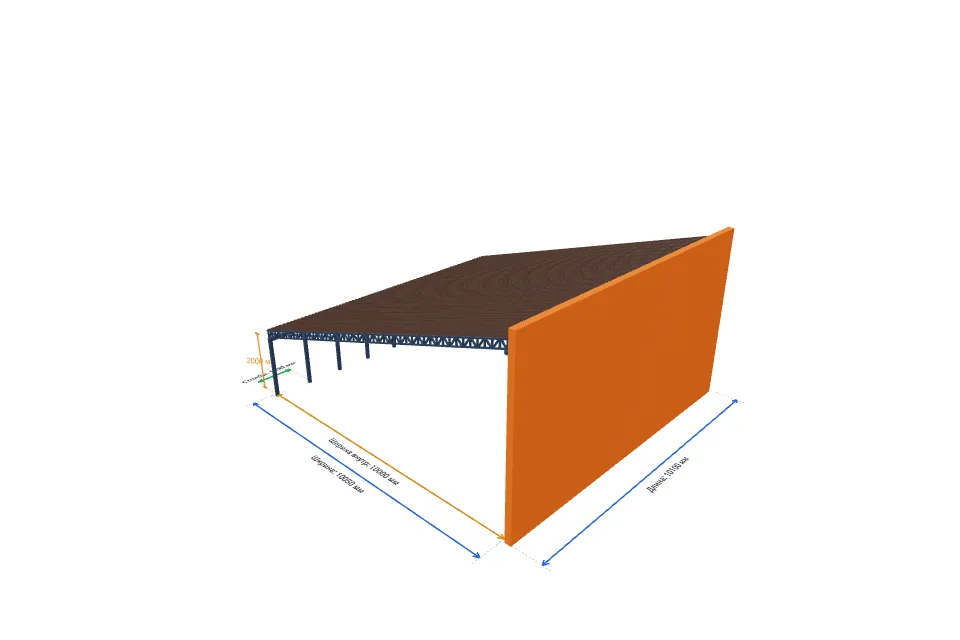

Расчёт относится к конкретному навесу шириной 10000 мм и длиной 10000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

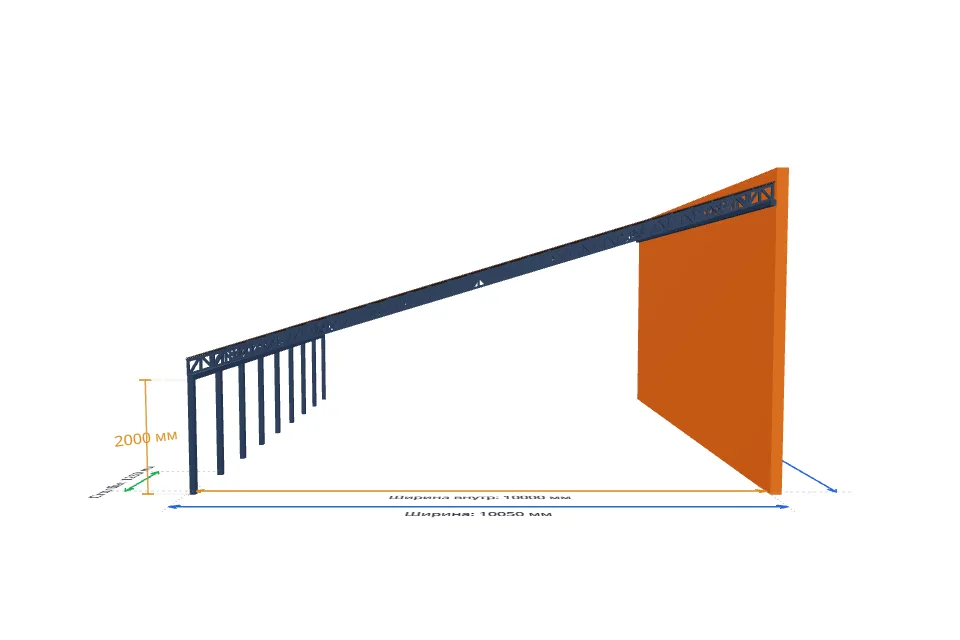

Геометрия: пролёт между опорами — 10000 мм, длина — 10000 мм, высота стоек — 2000 мм. Поперечных ферм — 11, заданный максимальный шаг между ними — 1000 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 3000 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 840 м, расчётная масса металлокаркаса — 2 713,76 кг.
Кровля: профнастил, расчётная площадь — 106,94 м². Ветровые планки по двум торцам — 21.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 131,45 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
586 859 ₽
Монтаж
355 873 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 1182.779 кг | 170 911,6 ₽ |
| Подготовка столбов, балок и деталей каркаса | 977.09 кг | 58 136,85 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба с бетонированием, до 3 м | 9 шт. | 18 360 ₽ |
| Монтаж продольных балок | 20.2 м | 12 019 ₽ |
| Монтаж поперечной фермы: свыше 9 м или 250 кг | 11 шт. | 102 850 ₽ |
| Монтаж прогонов | 303 м | 92 718 ₽ |
| Крепление к стене: узел опирания поперечной конструкции | 11 узел | 13 090 ₽ |
| Зачистка, грунтование и окраска металла | 120.35 м² | 60 175,2 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 60.0 м | 49 843,2 ₽ |
| Профиль 40x40x3.0 — пояса | 246.0 м | 58 710,36 ₽ |
| Профиль 40x40x2.0 — решётка | 168.0 м | 30 528,96 ₽ |
| Профиль 40x20x1.5 — прогоны | 360.0 м | 39 268,8 ₽ |
| Крепёж стеновых узлов | 11 компл. | 8 800 ₽ |
| Грунт-эмаль по металлу | 30.088 кг | 21 061,32 ₽ |
| Итого по разделу «Каркас навеса» | 739 873,29 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 10.80 м × 1 (ставка Ø300 мм) | 10.8 прив. м | 12 852 ₽ |
| Бетонирование оснований опор | 0.655 м³ | 2 785,48 ₽ |
| Бетон оснований столбов, запас 5% | 0.688 м³ | 5 161,33 ₽ |
| Итого по разделу «Основания столбов» | 20 798,81 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 106.984 м² | 81 843,01 ₽ |
| Монтаж торцевых планок | 21.185 м | 10 804,36 ₽ |
| Монтаж пристенной планки | 10.1 м | 5 151 ₽ |
| Кровельное покрытие | 107.0 м² | 71 192,72 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 21.2 м | 9 533,26 ₽ |
| Пристенная планка кровли | 10.1 м | 3 535 ₽ |
| Итого по разделу «Кровля» | 182 059,35 ₽ | |
| ИТОГО | 942 731,45 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

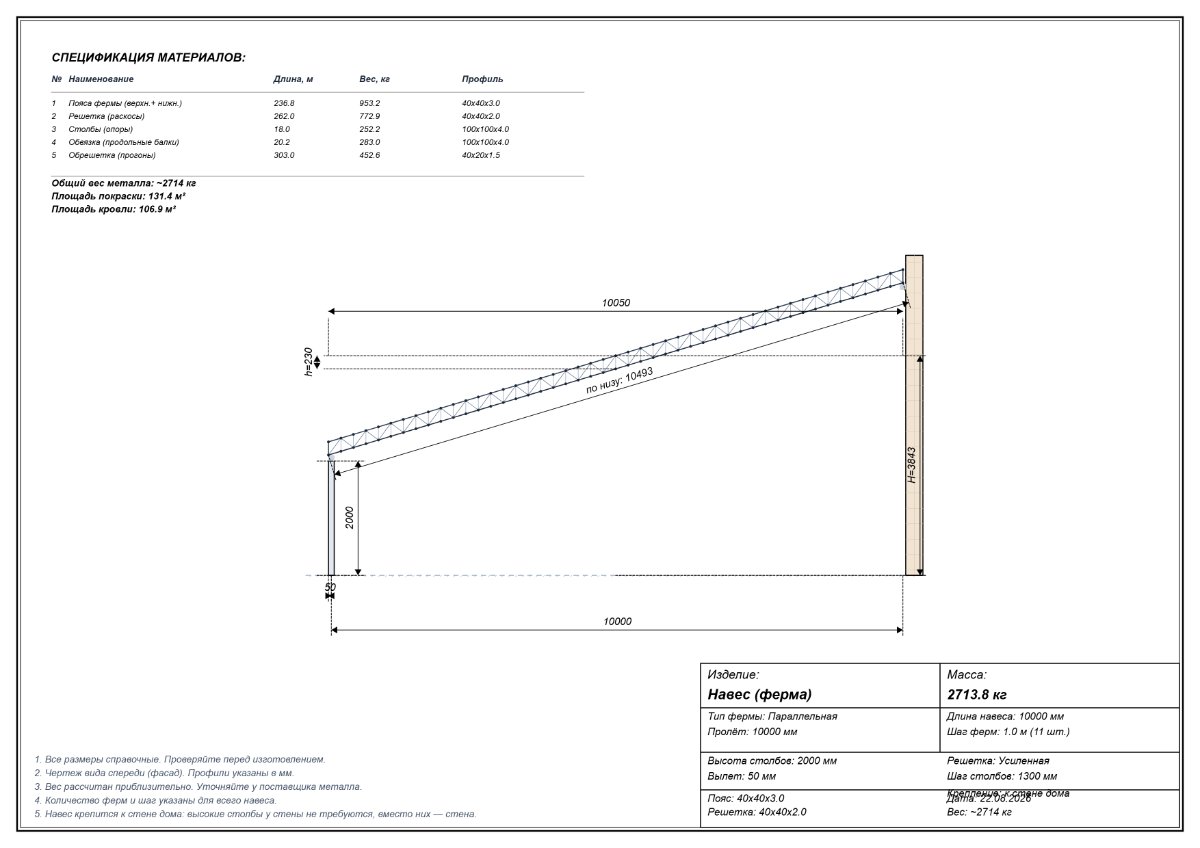

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 10 000 × 10 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 10 000 × 10 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 29,57 мм, коэффициент запаса 3,26.
Выбранная нагрузка
Снеговая нагрузка — 50 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 50 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 4 населённых пунктов со значением Sg ≤ 50 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

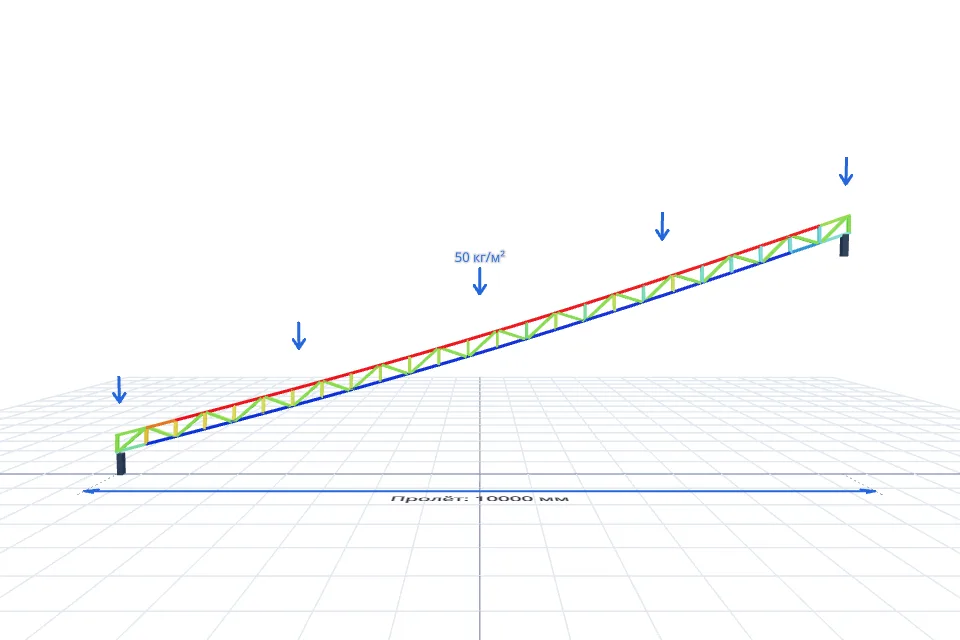

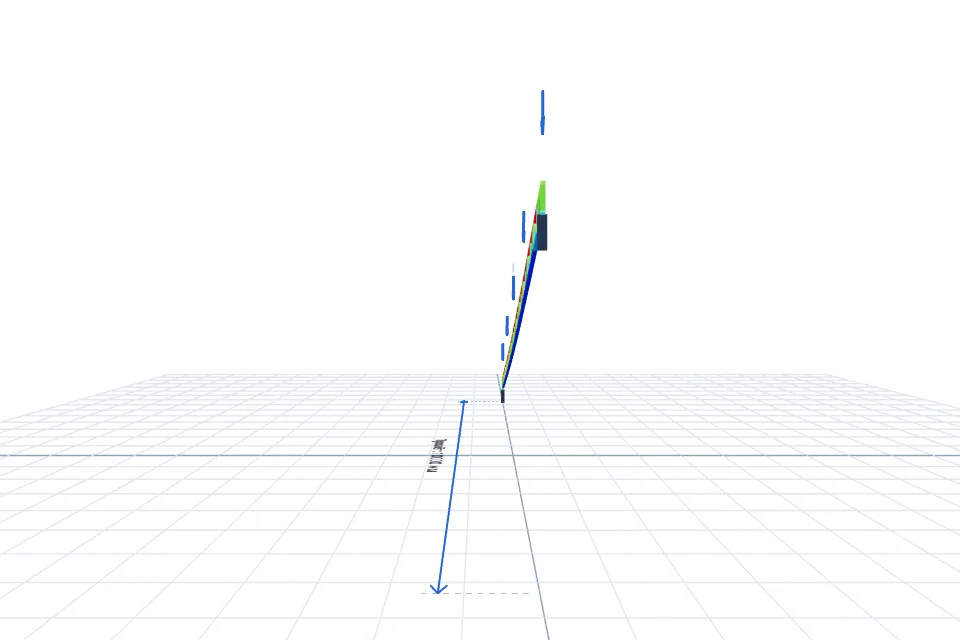

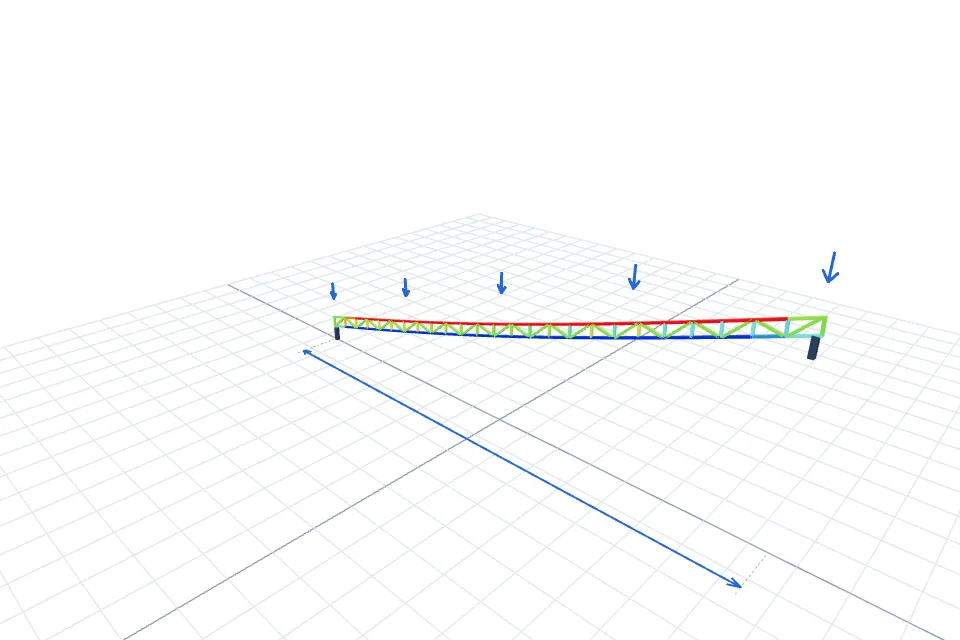

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
