Навес для автомобиля 10000×10000 мм
Параллельная схема · профнастил
Пояса ферм — 50x50x4.0, решётка — 50x50x4.0. Комплект с монтажом на участке.
Металлокаркас
50x50x4.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 10000 мм
- Длина навеса
- 10000 мм
- Высота стоек
- 2300 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 111,11 мм
- Профиль поясов
- 50x50x4.0
- Профиль решётки
- 50x50x4.0
- Расчётная масса
- 4 695,25 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 10000×10000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 10000 мм и длиной 10000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 10000 мм, длина — 10000 мм, высота стоек — 2300 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 180 мм, подъём или перепад — 3100 мм.
Каркас: пояса ферм — профиль 50x50x4.0, решётка — 50x50x4.0, прогоны — 40x40x3.0 ТУ, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 817,57 м, расчётная масса металлокаркаса — 4 695,25 кг.
Кровля: профнастил, расчётная площадь — 110,34 м². Ветровые планки по двум торцам — 21.5 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 159 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
776 281 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Не задана расценка: Профиль 40x40x3.0 ТУ — прогоны
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 1923.895 кг | 278 002,77 ₽ |
| Подготовка столбов, балок и деталей каркаса | 1528.468 кг | 90 943,85 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба на готовое основание, до 3 м | 9 шт. | 15 300 ₽ |
| Монтаж продольных балок | 20.6 м | 12 257 ₽ |
| Монтаж поперечной фермы: свыше 9 м или 250 кг | 10 шт. | 93 500 ₽ |
| Монтаж прогонов | 309 м | 94 554 ₽ |
| Крепление к стене: узел опирания поперечной конструкции | 10 узел | 11 900 ₽ |
| Зачистка, грунтование и окраска металла | 135.165 м² | 67 582,42 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 48.0 м | 39 874,56 ₽ |
| Профиль 50x50x4.0 — пояса, решётка | 354.0 м | 139 808,76 ₽ |
| Профиль 40x40x3.0 ТУ — прогоны | 360.0 м | По запросу |
| Опорные пластины и анкеры столбов | 9 компл. | 13 500 ₽ |
| Крепёж стеновых узлов | 10 компл. | 8 000 ₽ |
| Грунт-эмаль по металлу | 33.791 кг | 23 653,85 ₽ |
| Итого по разделу «Каркас навеса» | По запросу | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 41.2 м | 2 101 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 37.132 м³ | 113 624 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 21.218 м³ | 32 464 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 6.18 м² | 8 930 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 2014.339 кг | 188 341 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 15.914 м³ | 54 108 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 106.09 м² | 45 088 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 16.71 м³ | 125 325 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 2544 м | 157 041 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 41.2 м | 7 416 ₽ |
| Плита: Песок: подушка 200 мм | 21.218 м³ | 19 096 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 28.09 кг | 7 023 ₽ |
| Итого по разделу «Фундамент — плита» | 760 557 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 110.483 м² | 84 519,63 ₽ |
| Монтаж торцевых планок | 21.453 м | 10 941,05 ₽ |
| Монтаж пристенной планки | 10.3 м | 5 253 ₽ |
| Кровельное покрытие | 110.5 м² | 73 521,03 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 21.5 м | 9 653,87 ₽ |
| Пристенная планка кровли | 10.3 м | 3 605 ₽ |
| Итого по разделу «Кровля» | 187 493,58 ₽ | |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

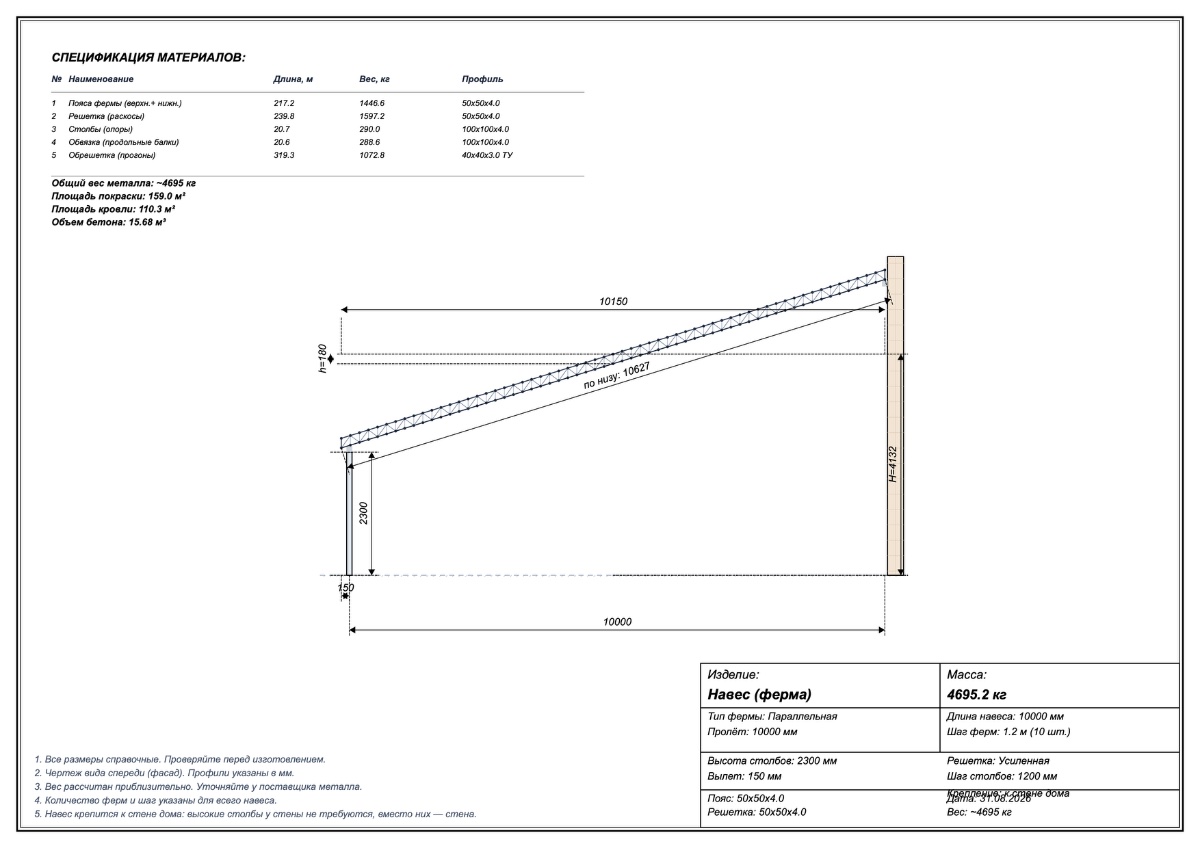

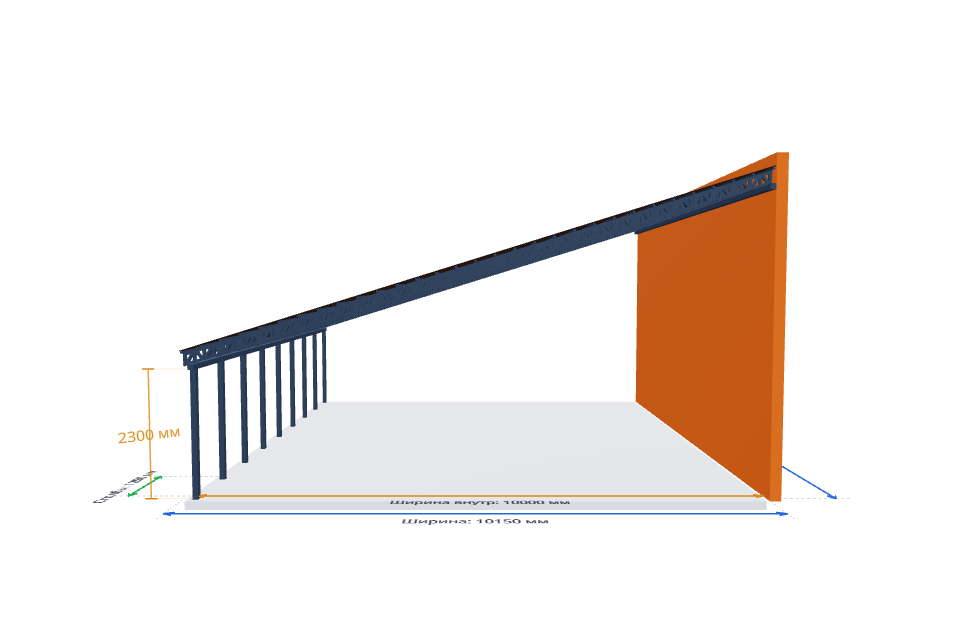

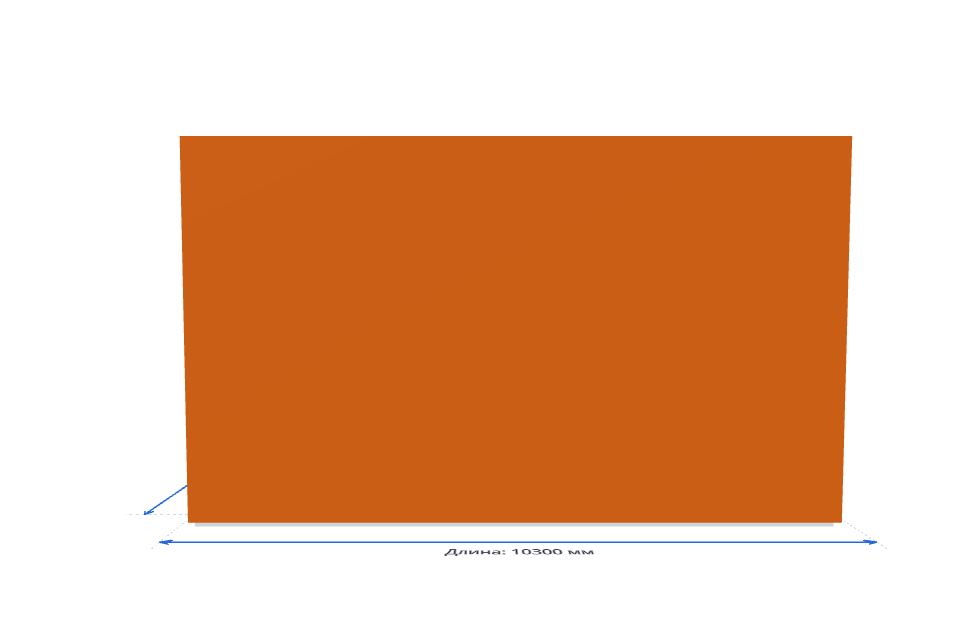

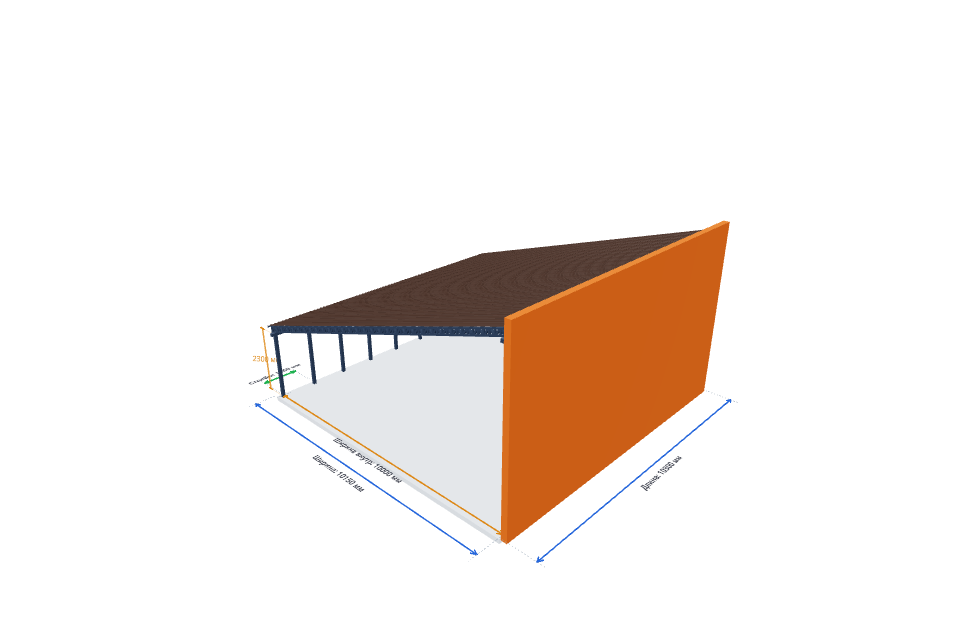

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 10 000 × 10 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 10 000 × 10 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 31,14 мм, коэффициент запаса 3,55.
Выбранная нагрузка
Снеговая нагрузка — 50 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 50 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 4 населённых пунктов со значением Sg ≤ 50 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

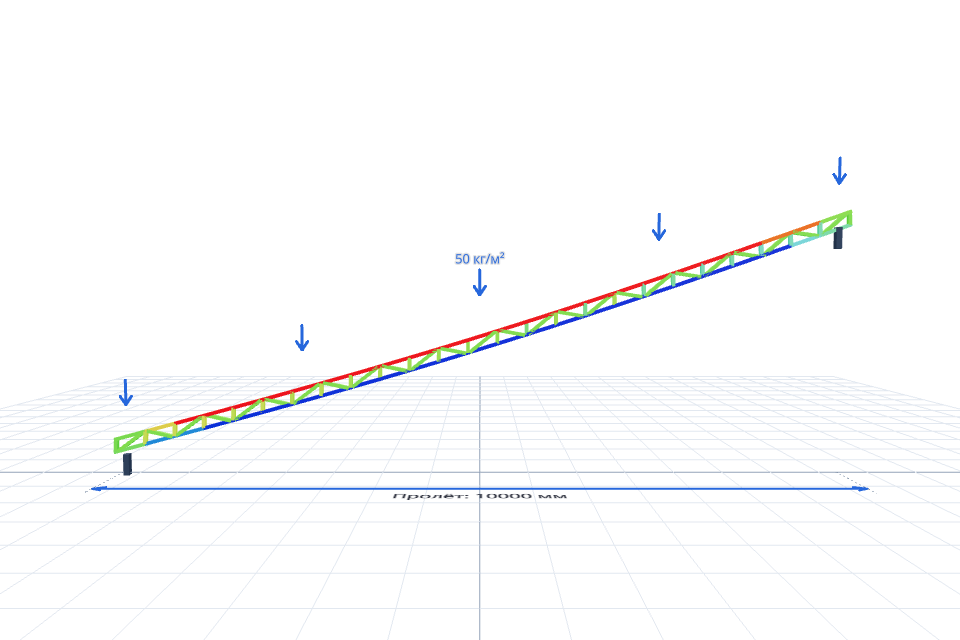

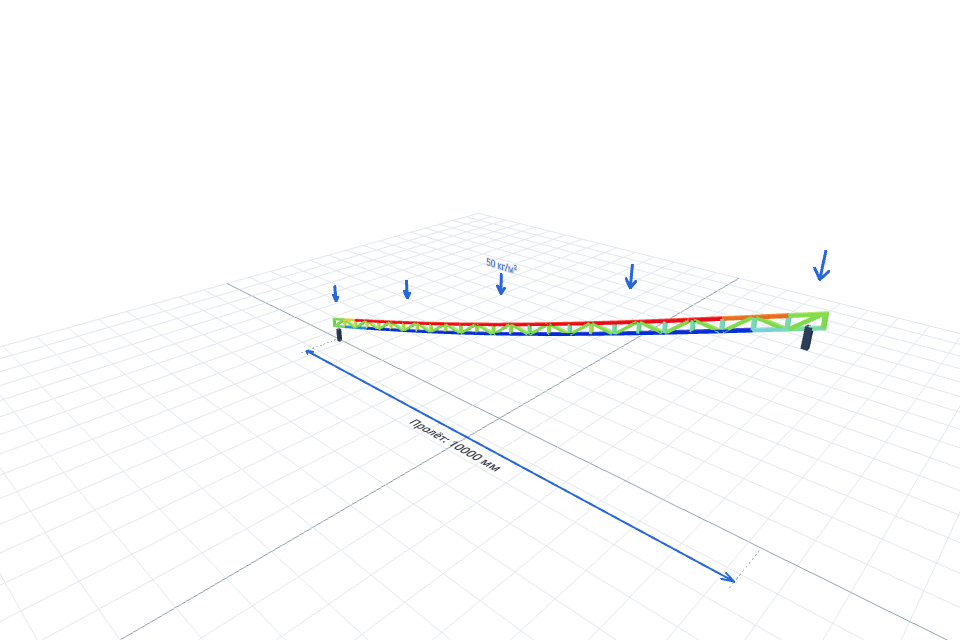

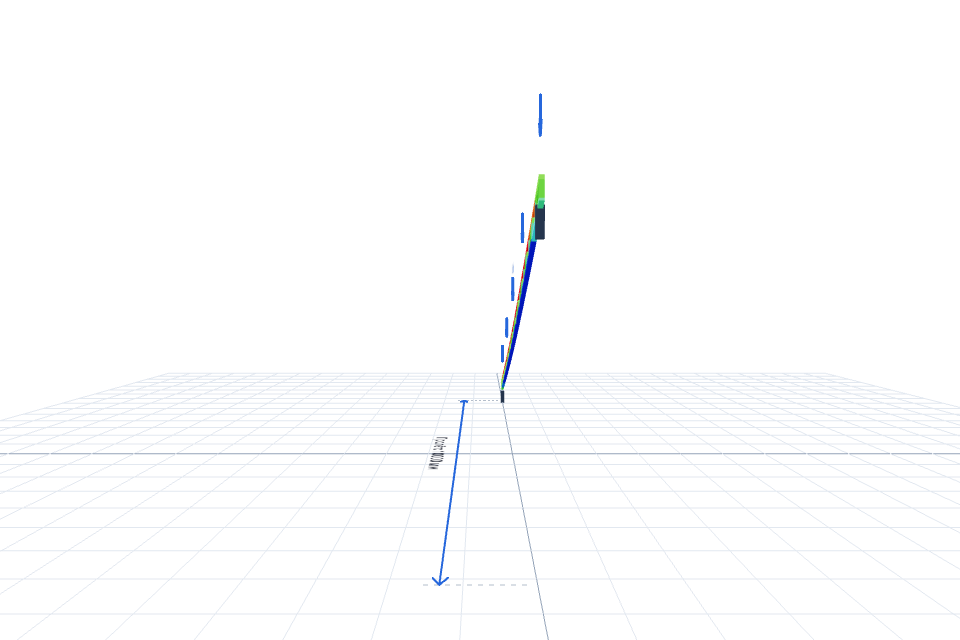

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
