Навес 11000×10400 мм двускатный, кровля металлочерепица (пояс 60x60x3.0, шаг 1200 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 11000 мм
Длина навеса: 10400 мм
Высота стоек: 3200 мм
Кровля: Металлочерепица
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 155,56 мм
Профиль поясов: 60x60x3.0
Профиль решётки: 60x30x3.0
Расчётная масса: 3 727,96 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 11000×10400 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 11000 мм и длиной 10400 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 11000 мм, длина — 10400 мм, высота стоек — 3200 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 670 мм.

Каркас: пояса ферм — профиль 60x60x3.0, решётка — 60x30x3.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 938,36 м, расчётная масса металлокаркаса — 3 727,96 кг.

Кровля: металлочерепица, расчётная площадь — 155,39 м². Коньковая планка — 11,8 м. Ветровые планки по двум торцам — 26.3 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 166,31 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

1 274 428 ₽

Монтаж

1 071 857 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	2024.278 кг	292 508,2 ₽
Подготовка столбов, балок и деталей каркаса	1097.774 кг	65 317,55 ₽
Разметка мест установки опор	1 компл.	3 400 ₽
Монтаж столба на готовое основание, до 3 м	6 шт.	10 200 ₽
Доплата за каждый метр высоты столба свыше 3 м	1.2 м	1 020 ₽
Монтаж продольных балок	22.6 м	13 447 ₽
Монтаж поперечной фермы: свыше 9 м или 250 кг	10 шт.	93 500 ₽
Монтаж прогонов	460.2 м	140 821,2 ₽
Зачистка, грунтование и окраска металла	165.287 м²	82 643,64 ₽
Профиль 100x100x4.0 — обвязка, стойки	48.0 м	39 874,56 ₽
Профиль 60x60x3.0 — пояса	282.0 м	105 617,46 ₽
Профиль 60x30x3.0 — решётка	174.0 м	47 160,96 ₽
Профиль 40x20x1.5 — прогоны	468.0 м	51 049,44 ₽
Опорные пластины и анкеры столбов	6 компл.	9 000 ₽
Грунт-эмаль по металлу	41.322 кг	28 925,28 ₽
Итого по разделу «Каркас навеса»		984 485,29 ₽
Фундамент — плита
Плита: Разметка периметра плиты	49.6 м	2 530 ₽
Плита: Разработка грунта под плиту и слои основания	53.69 м³	164 291 ₽
Плита: Устройство и уплотнение песчаной подушки	30.68 м³	46 940 ₽
Плита: Монтаж и демонтаж опалубки плиты	7.44 м²	10 751 ₽
Плита: Сборка и вязка арматурных сеток плиты	2965.352 кг	277 260 ₽
Плита: Приём, укладка и вибрирование бетона плиты	23.01 м³	78 234 ₽
Плита: Выравнивание, затирка поверхности плиты и уход за бетоном	153.4 м²	65 195 ₽
Плита: Бетон М300 / B22,5, запас 5%	24.161 м³	181 208 ₽
Плита: Арматура Ø12: сетка с нахлёстами 480 мм	3366 м	207 783 ₽
Плита: Доска 40×150 мм: периметр плиты, полная толщина	49.6 м	8 928 ₽
Плита: Песок: подушка 200 мм	30.68 м³	27 612 ₽
Плита: Вязальная проволока, 5 г на соединение	39.6 кг	9 900 ₽
Итого по разделу «Фундамент — плита»		1 080 632 ₽
Кровля
Монтаж металлочерепицы	154.928 м²	144 857,53 ₽
Монтаж конька	11.8 м	6 018 ₽
Монтаж торцевых планок	26.259 м	13 392,07 ₽
Кровельное покрытие	154.9 м²	99 773,53 ₽
Коньковая планка	11.8 м	5 310 ₽
Ветровая (торцевая) планка — два торца кровли	26.3 м	11 816,53 ₽
Итого по разделу «Кровля»		281 167,66 ₽
ИТОГО		2 346 284,95 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

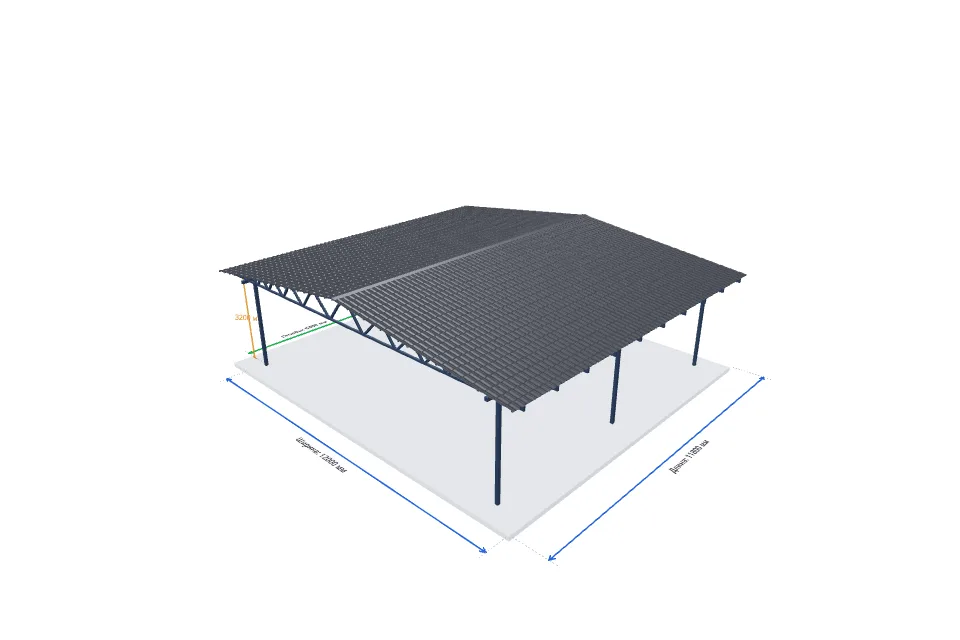

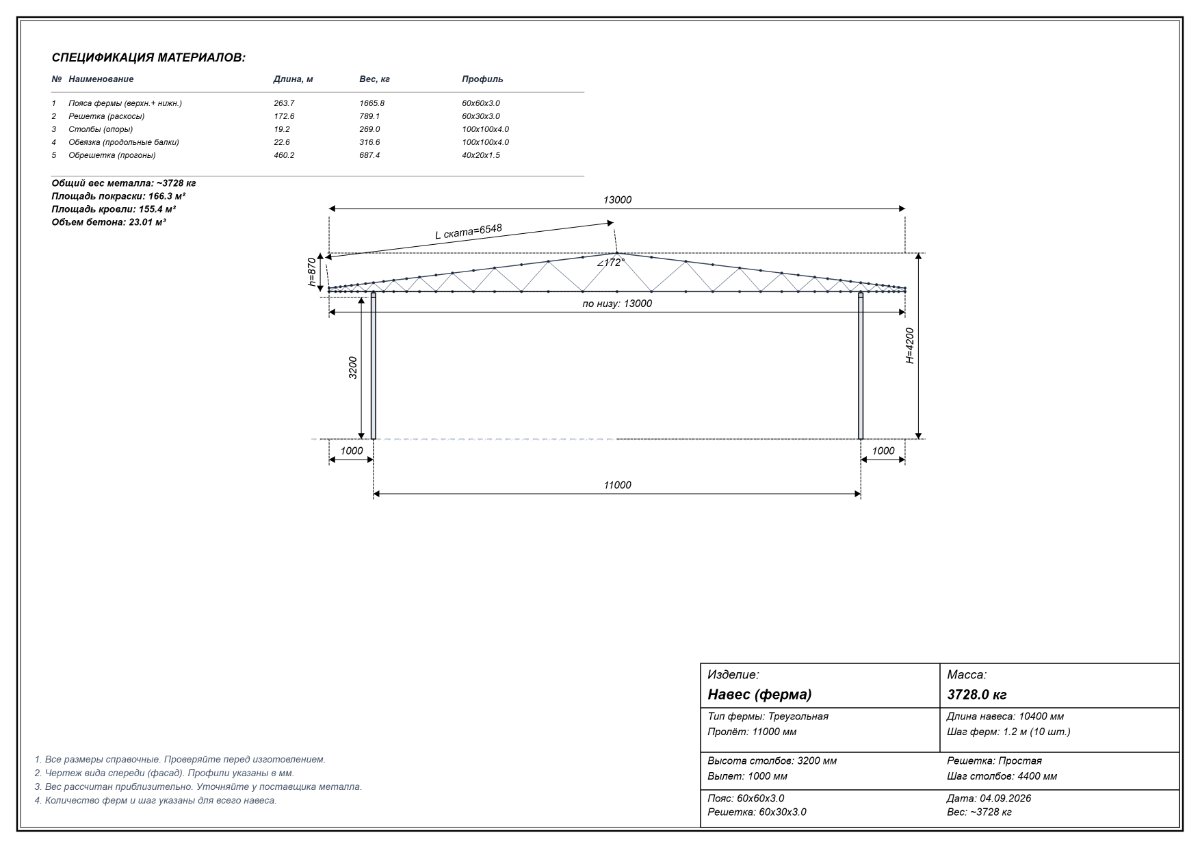

Чертёж навеса

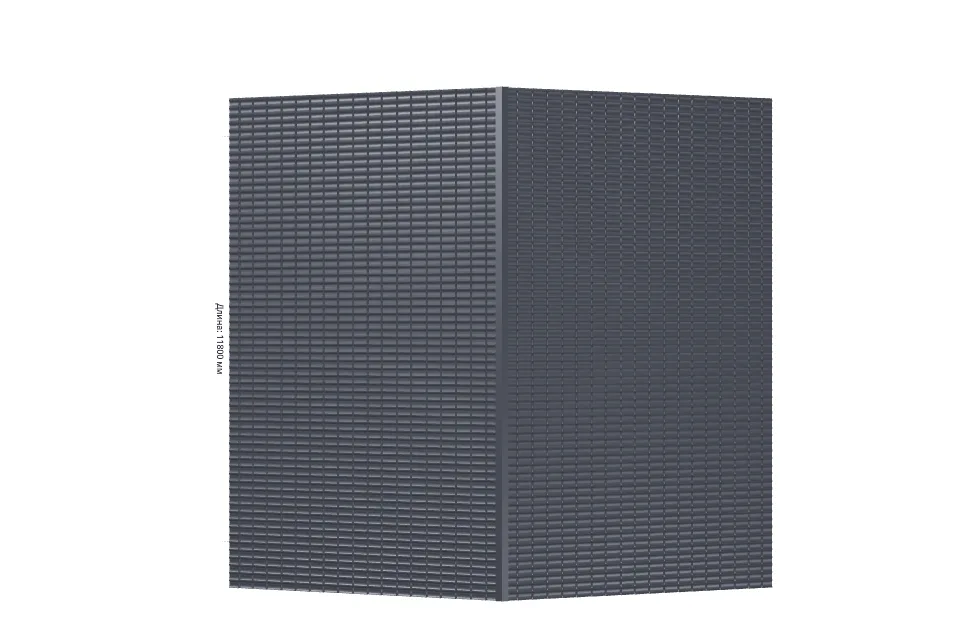

Вид спереди, сбоку и сверху для навеса 11 000 × 10 400 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 11 000 × 10 400 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.

Инженерная проверка

Статус: Проходит. Прогиб 13,64 мм, коэффициент запаса 1,52.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

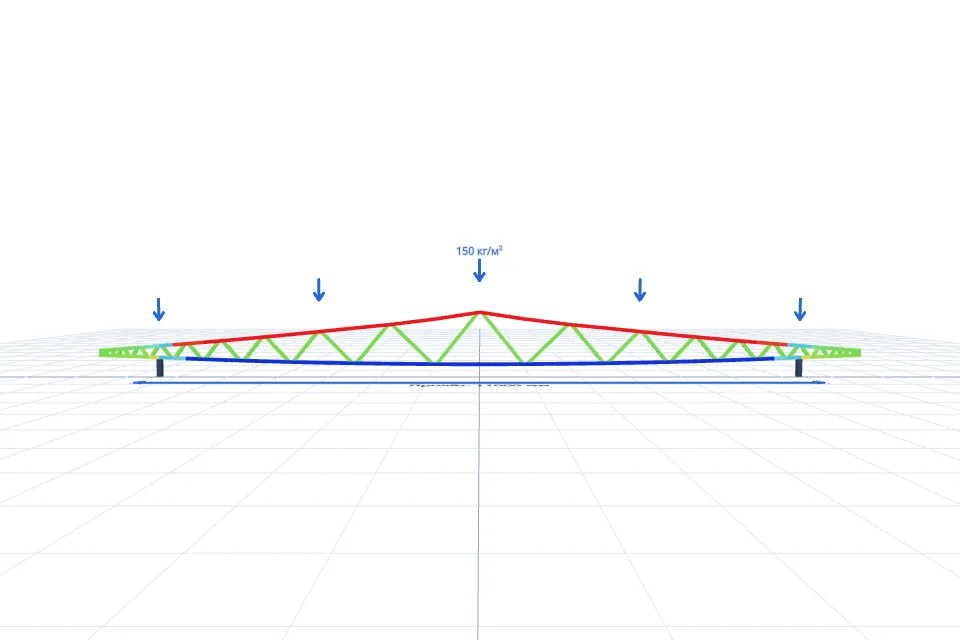

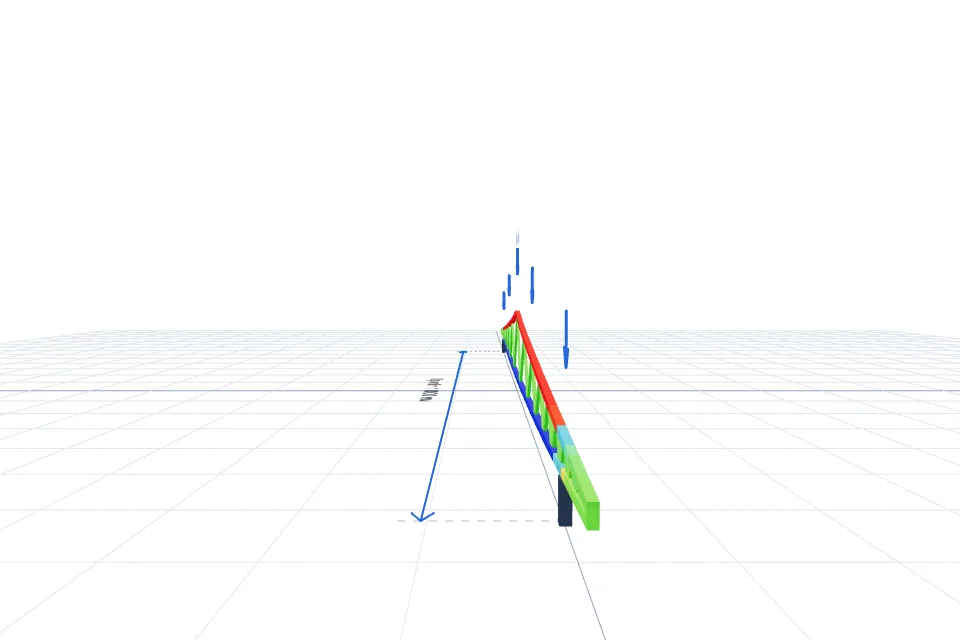

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

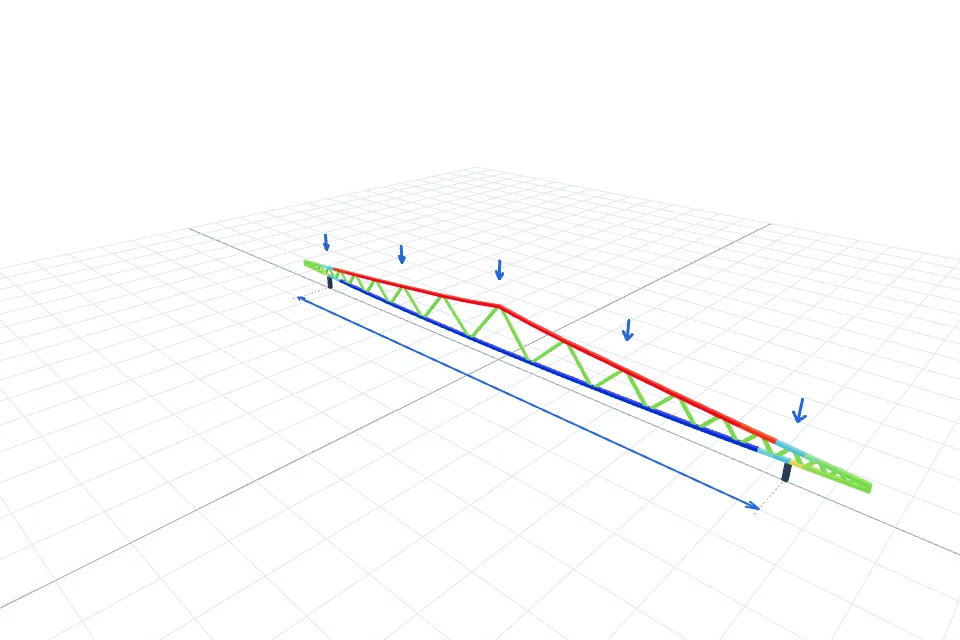

Ферма навеса 11000×10400 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
