Индивидуальный расчёт · № 1003
Навес для автомобиля 2000×3000 мм
Двускатная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x40x3.0. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Не выполнена
Основные характеристики
- Пролёт между опорами
- 2000 мм
- Длина навеса
- 3000 мм
- Высота стоек
- 2300 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1000 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x3.0
- Расчётная масса
- 0 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 2000×3000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 2000 мм и длиной 3000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 2000 мм, длина — 3000 мм, высота стоек — 2300 мм. Поперечных ферм — 4, заданный максимальный шаг между ними — 1000 мм. Высота ферм в коньке — 880 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x3.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 0 м, расчётная масса металлокаркаса — 0 кг.
Кровля: профнастил, расчётная площадь — 0 м². Ветровые планки по двум торцам — 6.4 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 0 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
128 935 ₽
Монтаж
94 226 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 142.382 кг | 20 574,2 ₽ |
| Подготовка столбов, балок и деталей каркаса | 198.898 кг | 11 834,43 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба на готовое основание, до 3 м | 6 шт. | 10 200 ₽ |
| Монтаж продольных балок | 6.8 м | 4 046 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 4 шт. | 12 240 ₽ |
| Монтаж прогонов | 30.6 м | 9 363,6 ₽ |
| Зачистка, грунтование и окраска металла | 17.044 м² | 8 522,04 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 24.0 м | 12 097,45 ₽ |
| Профиль 40x40x3.0 — пояса, решётка | 48.0 м | 11 455,68 ₽ |
| Профиль 40x20x2.0 — прогоны | 54.0 м | 7 234,92 ₽ |
| Опорные пластины и анкеры столбов | 6 компл. | 9 000 ₽ |
| Грунт-эмаль по металлу | 4.261 кг | 2 982,72 ₽ |
| Итого по разделу «Каркас навеса» | 122 951,04 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 12.4 м | 632 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 3.332 м³ | 10 196 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 1.904 м³ | 2 913 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 1.86 м² | 2 688 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 175.398 кг | 16 400 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 1.428 м³ | 4 855 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 9.52 м² | 4 046 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 1.5 м³ | 11 250 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 288 м | 17 778 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 12.4 м | 2 232 ₽ |
| Плита: Песок: подушка 200 мм | 1.904 м³ | 1 714 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 2.7 кг | 675 ₽ |
| Итого по разделу «Фундамент — плита» | 75 379 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 10.81 м² | 8 269,63 ₽ |
| Монтаж конька | 3.4 м | 1 734 ₽ |
| Монтаж торцевых планок | 6.359 м | 3 242,99 ₽ |
| Кровельное покрытие | 10.8 м² | 7 193,5 ₽ |
| Коньковая планка | 3.4 м | 1 530 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 6.4 м | 2 861,46 ₽ |
| Итого по разделу «Кровля» | 24 831,58 ₽ | |
| ИТОГО | 223 161,62 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

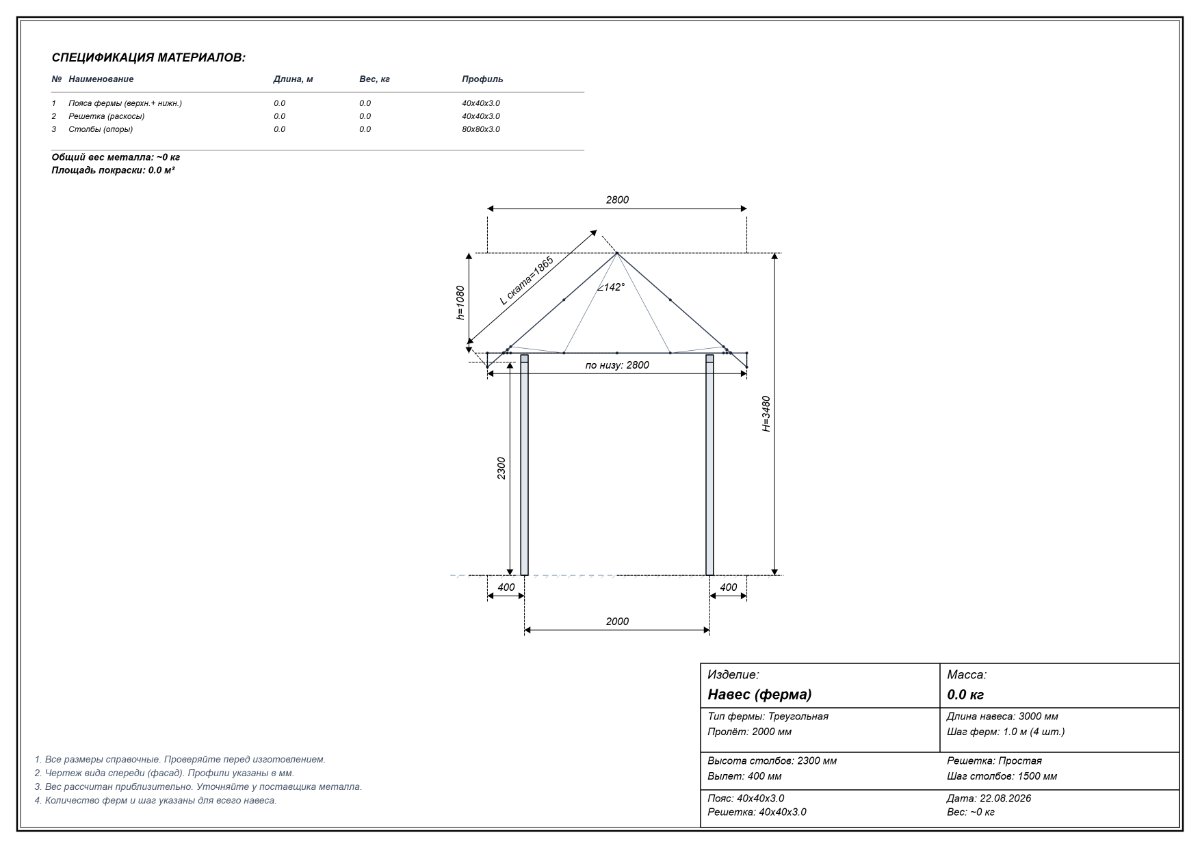

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 2 000 × 3 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 2 000 × 3 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Результат проверки для этой сохранённой версии отсутствует.
Выбранная нагрузка
Снеговая нагрузка — 280 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 280 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Населённые пункты со значением Sg ≤ 280 кг/м² (58); для этой сохранённой версии результат проверки конструкции отсутствует:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
