Индивидуальный расчёт · № 1670
Навес для автомобиля 2800×6800 мм
Односкатная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x20x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 2800 мм
- Длина навеса
- 6800 мм
- Высота стоек
- 3000 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 460 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x20x1.5
- Расчётная масса
- 575,44 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 2800×6800 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 2800 мм и длиной 6800 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

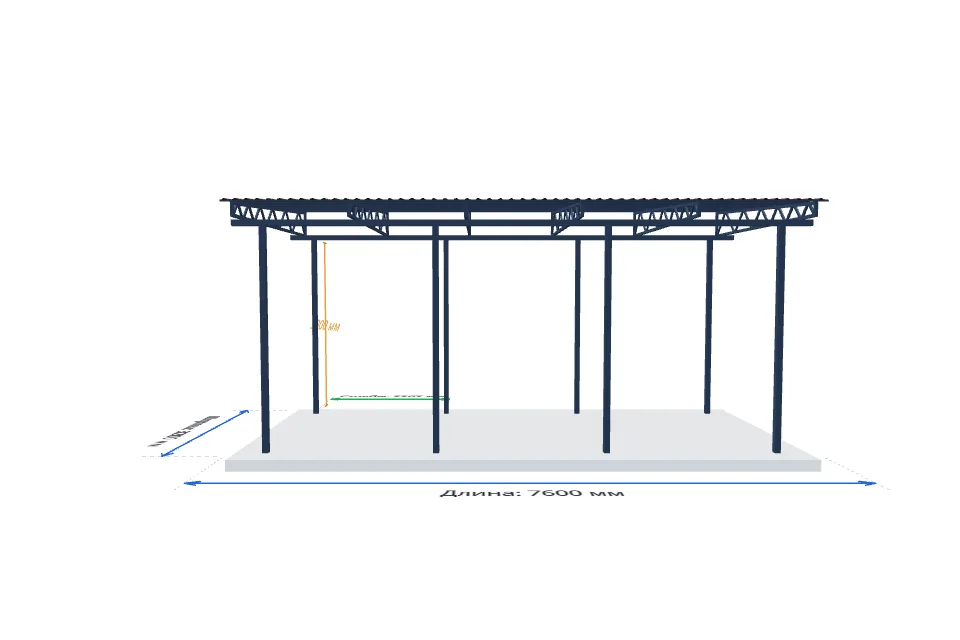

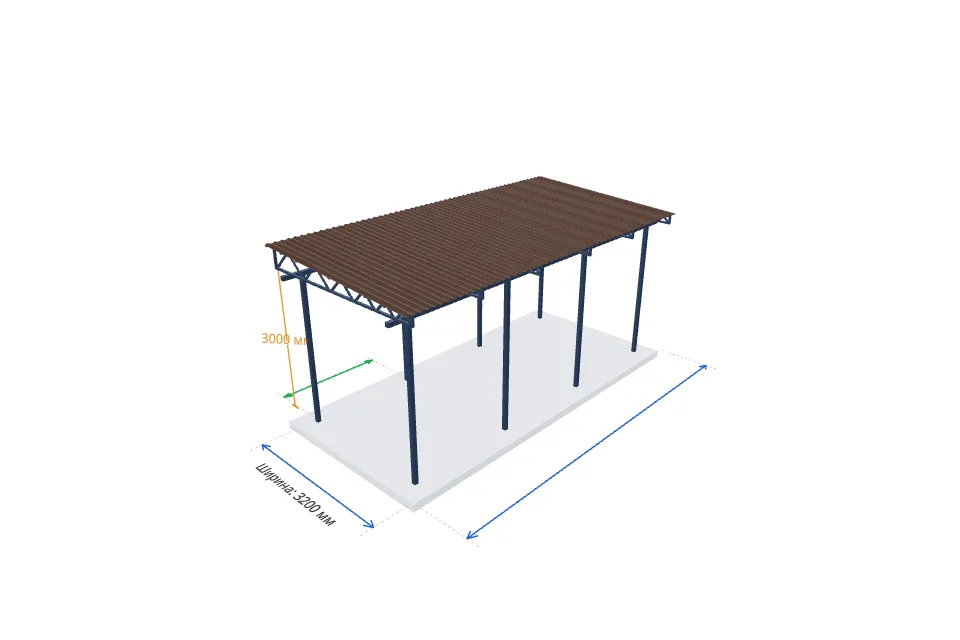

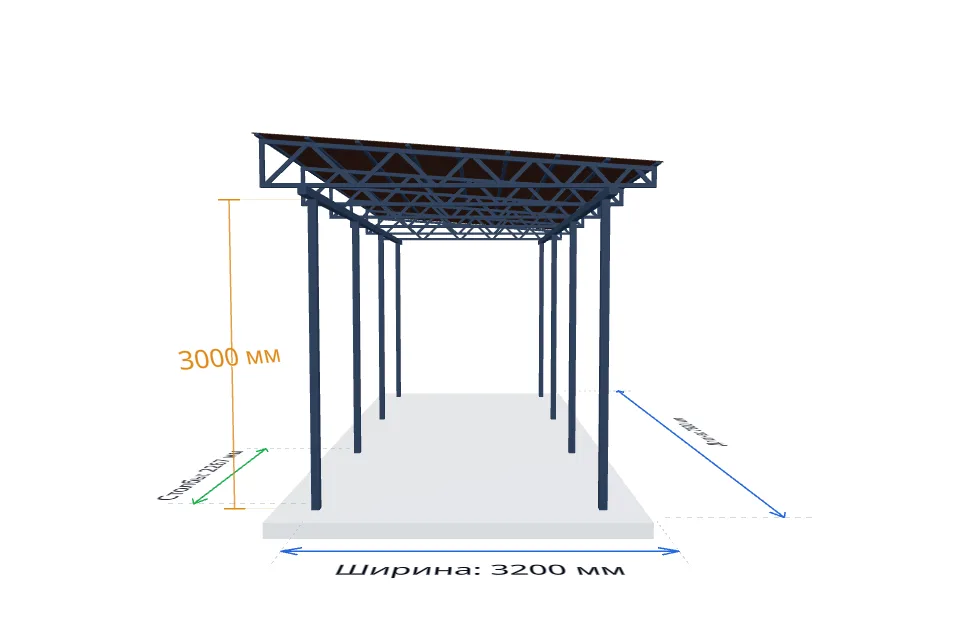

Геометрия: пролёт между опорами — 2800 мм, длина — 6800 мм, высота стоек — 3000 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 150 мм, подъём или перепад — 250 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x2.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 180,75 м, расчётная масса металлокаркаса — 575,44 кг.
Кровля: профнастил, расчётная площадь — 28,19 м². Ветровые планки по двум торцам — 7.4 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 31,41 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
226 605 ₽
Монтаж
207 970 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 191.989 кг | 27 742,35 ₽ |
| Подготовка столбов, балок и деталей каркаса | 279.489 кг | 16 629,58 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба на готовое основание, до 3 м | 8 шт. | 13 600 ₽ |
| Монтаж продольных балок | 15.2 м | 9 044 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 6 шт. | 18 360 ₽ |
| Монтаж прогонов | 68.4 м | 20 930,4 ₽ |
| Зачистка, грунтование и окраска металла | 31.317 м² | 15 658,47 ₽ |
| Профиль 80x80x2.0 — обвязка, стойки | 42.0 м | 16 233,01 ₽ |
| Профиль 40x40x3.0 — пояса | 54.0 м | 12 887,64 ₽ |
| Профиль 40x20x1.5 — решётка, прогоны | 108.0 м | 11 780,64 ₽ |
| Опорные пластины и анкеры столбов | 8 компл. | 12 000 ₽ |
| Грунт-эмаль по металлу | 7.829 кг | 5 480,47 ₽ |
| Итого по разделу «Каркас навеса» | 183 746,56 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 22.4 м | 1 142 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 9.576 м³ | 29 303 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 5.472 м³ | 8 372 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 3.36 м² | 4 855 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 513.761 кг | 48 037 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 4.104 м³ | 13 954 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 27.36 м² | 11 628 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 4.31 м³ | 32 325 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 696 м | 42 964 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 22.4 м | 4 032 ₽ |
| Плита: Песок: подушка 200 мм | 5.472 м³ | 4 925 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 7.41 кг | 1 853 ₽ |
| Итого по разделу «Фундамент — плита» | 203 390 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 28.186 м² | 21 562,21 ₽ |
| Монтаж торцевых планок | 7.417 м | 3 782,84 ₽ |
| Кровельное покрытие | 28.2 м² | 18 756,3 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 7.4 м | 3 337,8 ₽ |
| Итого по разделу «Кровля» | 47 439,15 ₽ | |
| ИТОГО | 434 575,71 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

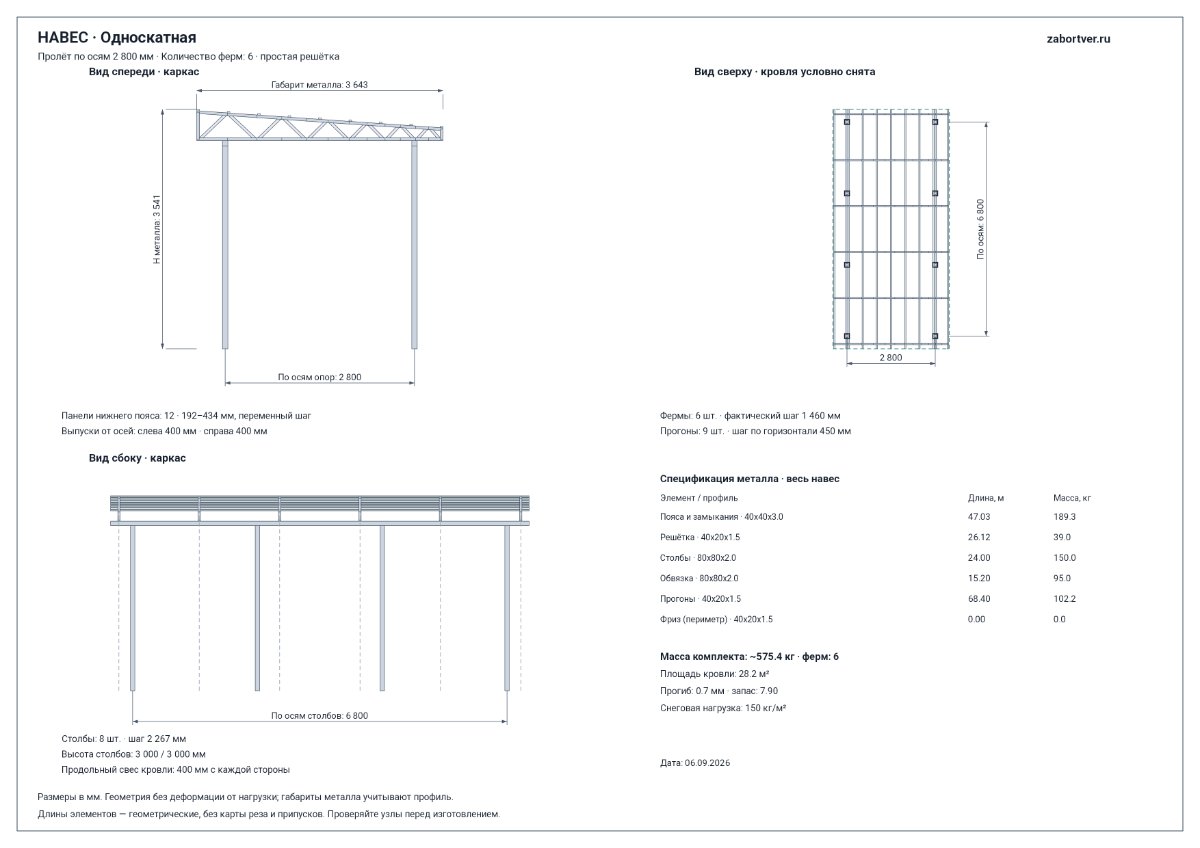

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 2 800 × 6 800 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 2 800 × 6 800 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 0,69 мм, коэффициент запаса 7,9.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

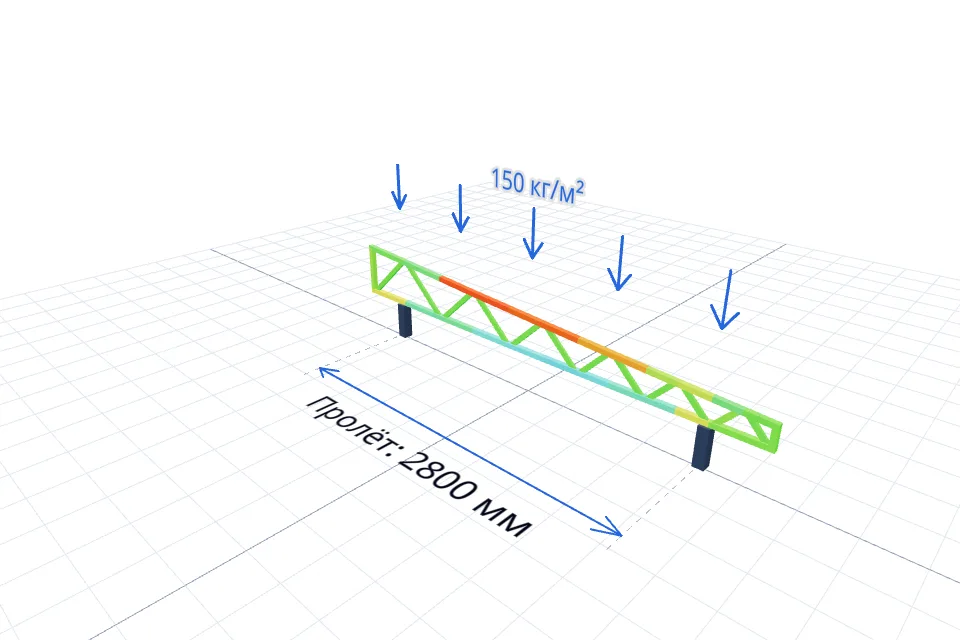

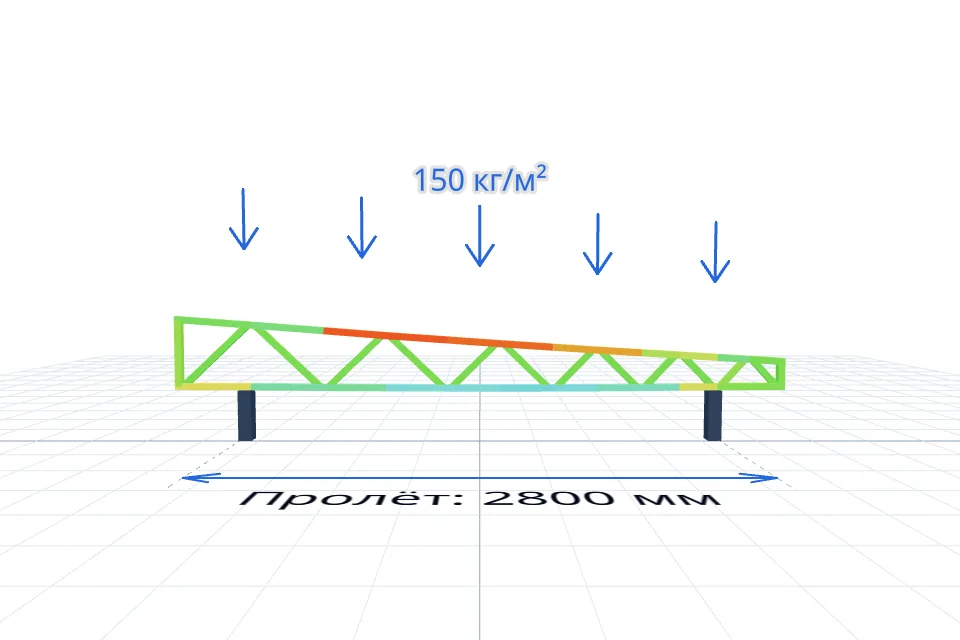

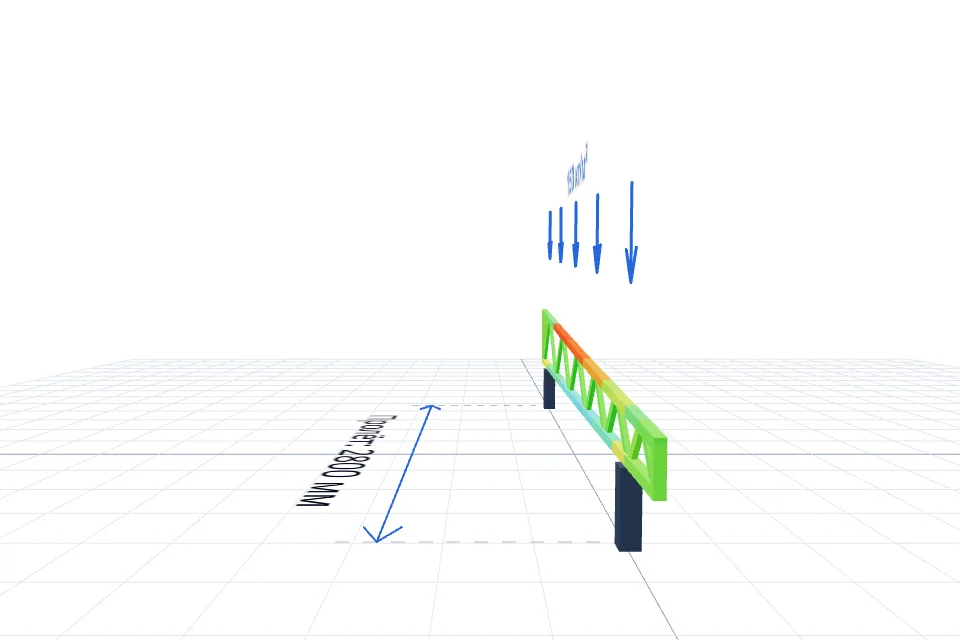

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
