Навес для автомобиля 3500×1600 мм
Двускатная схема · сотовый поликарбонат
Пояса ферм — 50x25x2.0, решётка — 50x25x2.0. Комплект с монтажом на участке.
Металлокаркас
50x25x2.0
Кровля
Сотовый поликарбонат
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 3500 мм
- Длина навеса
- 1600 мм
- Высота стоек
- 3000 мм
- Кровля
- Сотовый поликарбонат
- Шаг ферм, не более
- 1000 мм
- Фактический шаг ферм
- 800 мм
- Профиль поясов
- 50x25x2.0
- Профиль решётки
- 50x25x2.0
- Расчётная масса
- 322,12 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 3500×1600 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 3500 мм и длиной 1600 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 3500 мм, длина — 1600 мм, высота стоек — 3000 мм. Поперечных ферм — 3, заданный максимальный шаг между ними — 1000 мм. Высота ферм в коньке — 300 мм.
Каркас: пояса ферм — профиль 50x25x2.0, решётка — 50x25x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0 ТУ. Заполнение ферм простое V-образное. Общая длина профильных труб — 107,13 м, расчётная масса металлокаркаса — 322,12 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 16,9 м². Коньковая планка — 3 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 17,88 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
140 138 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Не задана расценка: Профиль 80x80x3.0 ТУ — обвязка, стойки
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 112.443 кг | 16 247,97 ₽ |
| Подготовка столбов, балок и деталей каркаса | 168.404 кг | 10 020,04 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба на готовое основание, до 3 м | 4 шт. | 6 800 ₽ |
| Монтаж продольных балок | 5 м | 2 975 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 3 шт. | 9 180 ₽ |
| Монтаж прогонов | 36 м | 11 016 ₽ |
| Зачистка, грунтование и окраска металла | 17.533 м² | 8 766,27 ₽ |
| Профиль 80x80x3.0 ТУ — обвязка, стойки | 18.0 м | По запросу |
| Профиль 50x25x2.0 — пояса, решётка | 54.0 м | 9 147,6 ₽ |
| Профиль 40x20x1.5 — прогоны | 36.0 м | 3 926,88 ₽ |
| Опорные пластины и анкеры столбов | 4 компл. | 6 000 ₽ |
| Грунт-эмаль по металлу | 4.383 кг | 3 068,19 ₽ |
| Итого по разделу «Каркас навеса» | По запросу | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 17 м | 867 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 8.085 м³ | 24 740 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 3.3 м³ | 5 049 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 4.93 м² | 7 124 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 304.406 кг | 28 462 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 4.785 м³ | 16 269 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 16.5 м² | 7 013 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 5.025 м³ | 37 688 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 366 м | 22 593 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 34 м | 6 120 ₽ |
| Плита: Песок: подушка 200 мм | 3.3 м³ | 2 970 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 4.64 кг | 1 160 ₽ |
| Итого по разделу «Фундамент — плита» | 160 055 ₽ | |
| Кровля | ||
| Монтаж сотового поликарбоната | 16.805 м² | 15 712,91 ₽ |
| Монтаж конька | 3 м | 1 530 ₽ |
| Кровельное покрытие | 16.8 м² | 7 562,36 ₽ |
| Коньковая планка | 3.0 м | 1 350 ₽ |
| Итого по разделу «Кровля» | 26 155,27 ₽ | |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

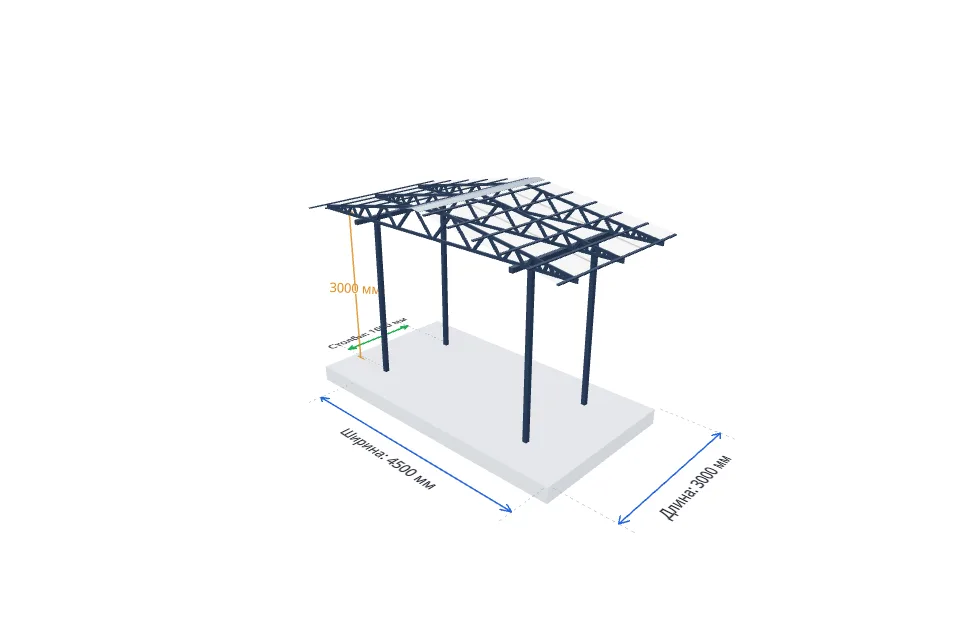

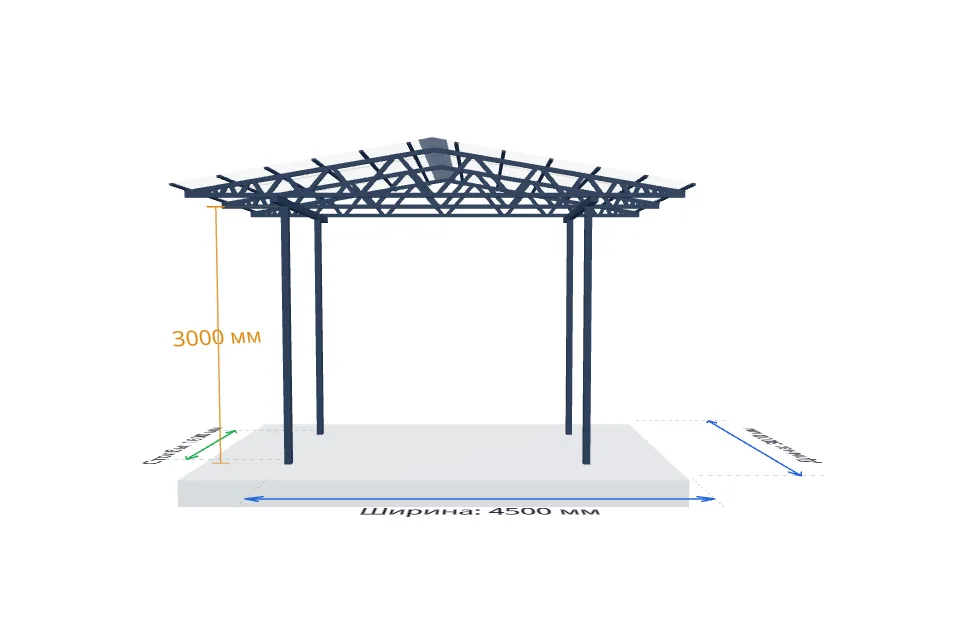

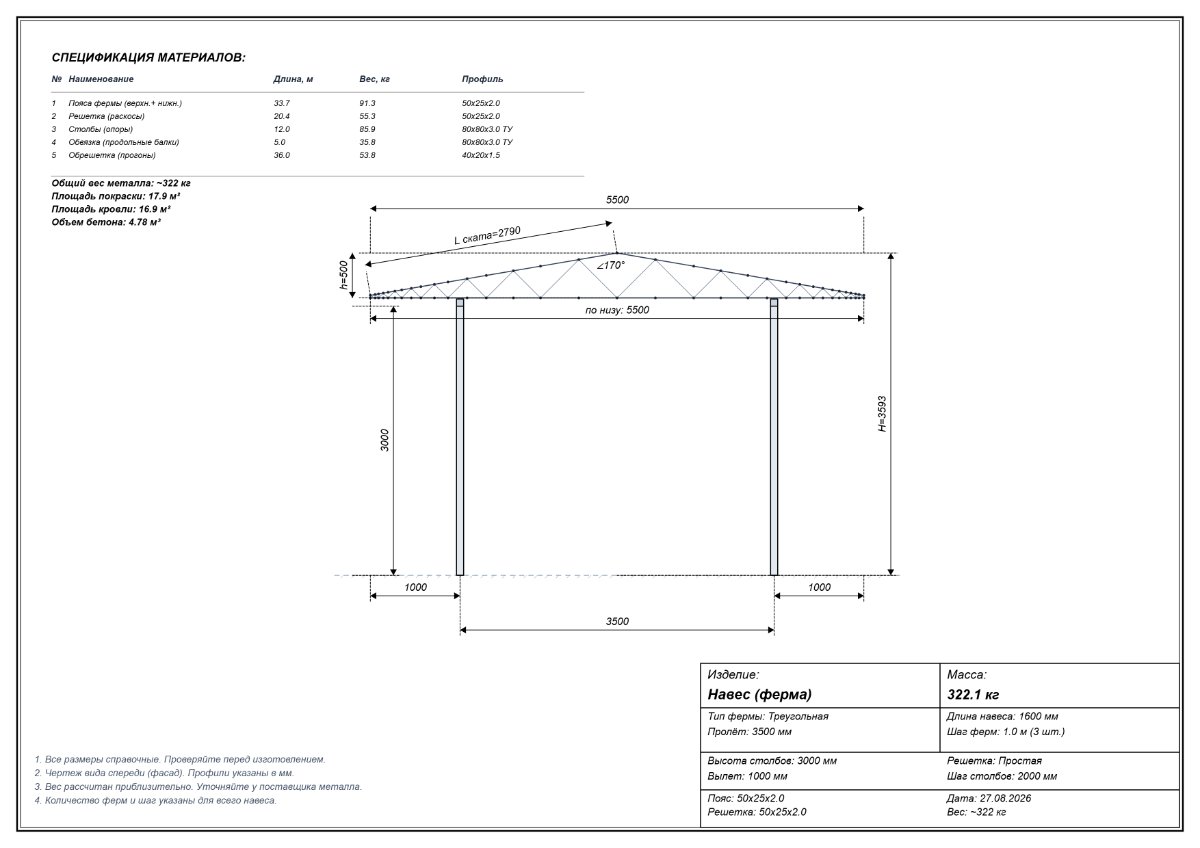

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 3 500 × 1 600 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 3 500 × 1 600 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 1,18 мм, коэффициент запаса 2,6.
Выбранная нагрузка
Снеговая нагрузка — 280 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 280 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 58 населённых пунктов со значением Sg ≤ 280 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

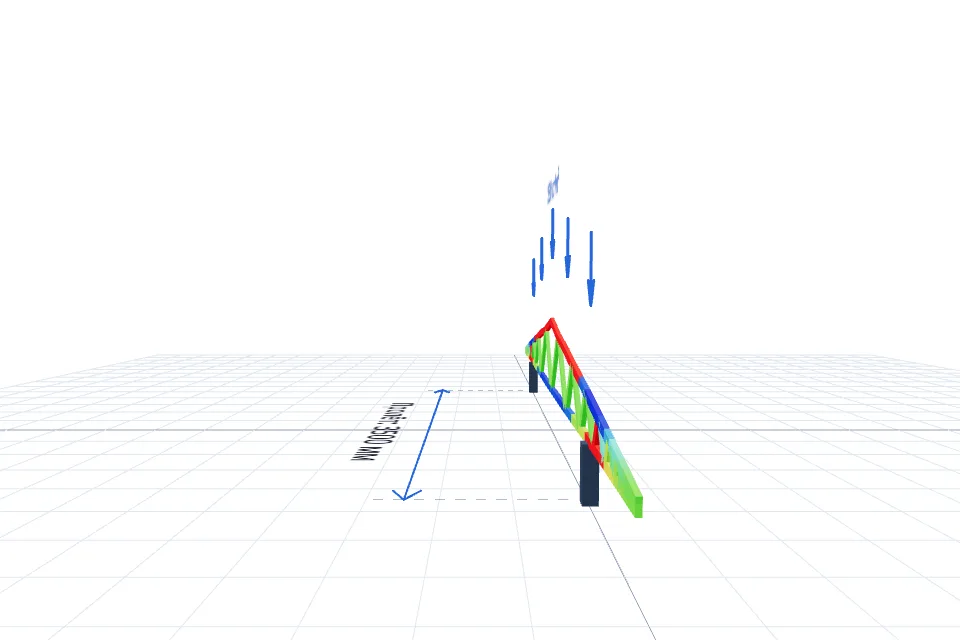

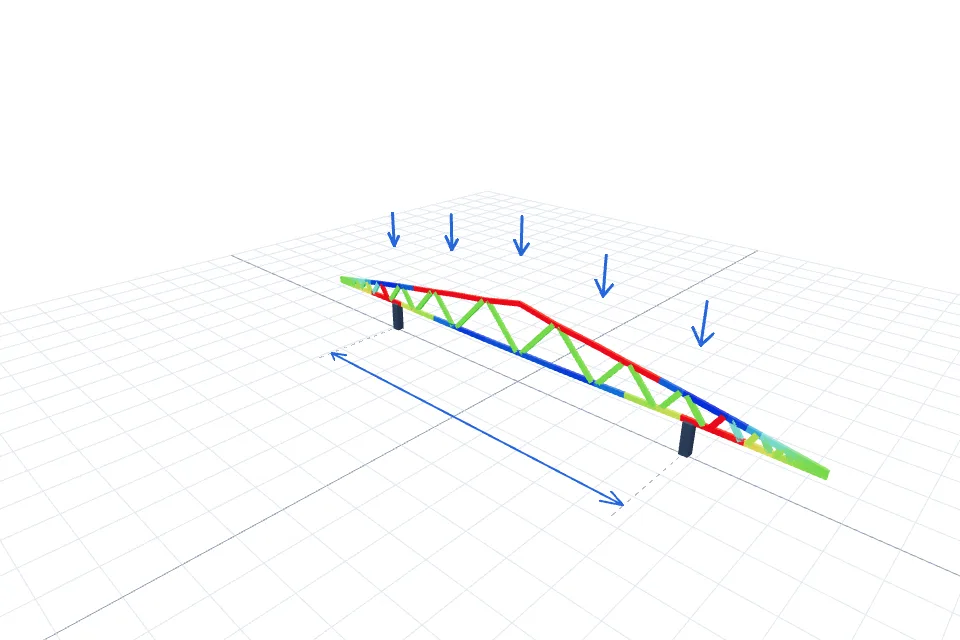

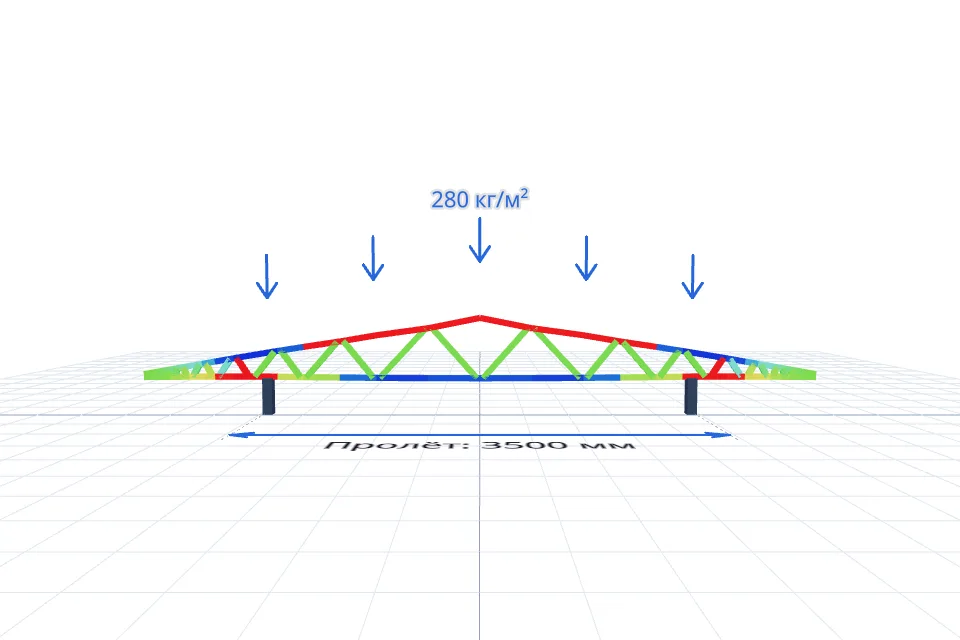

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
