Индивидуальный расчёт · № 1565

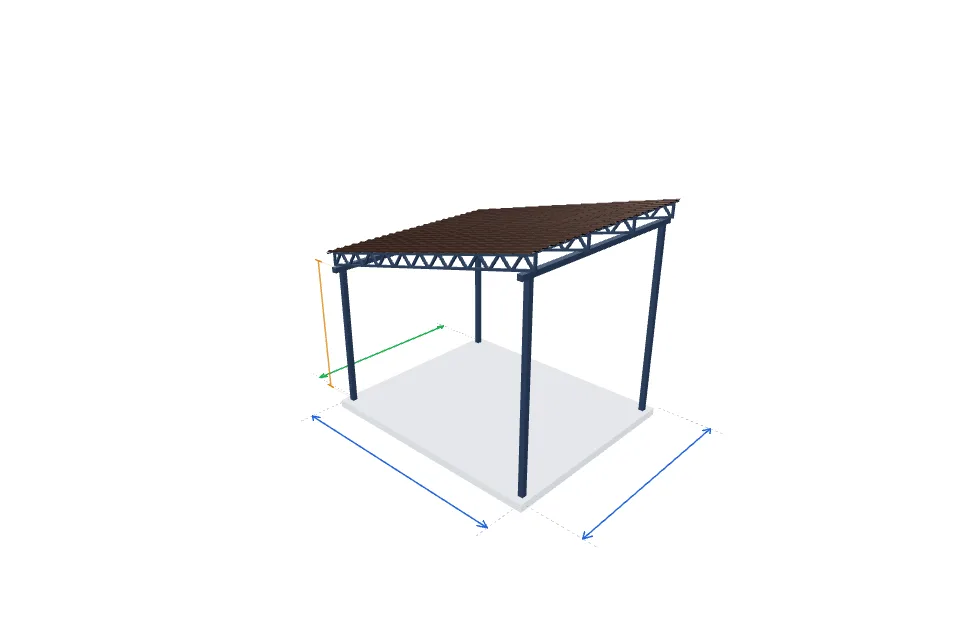

Навес для автомобиля 4500×3700 мм
Параллельная схема · металлочерепица
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Металлочерепица
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 4500 мм
- Длина навеса
- 3700 мм
- Высота стоек
- 2800 мм
- Кровля
- Металлочерепица
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 233,33 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 610,13 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 4500×3700 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 4500 мм и длиной 3700 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

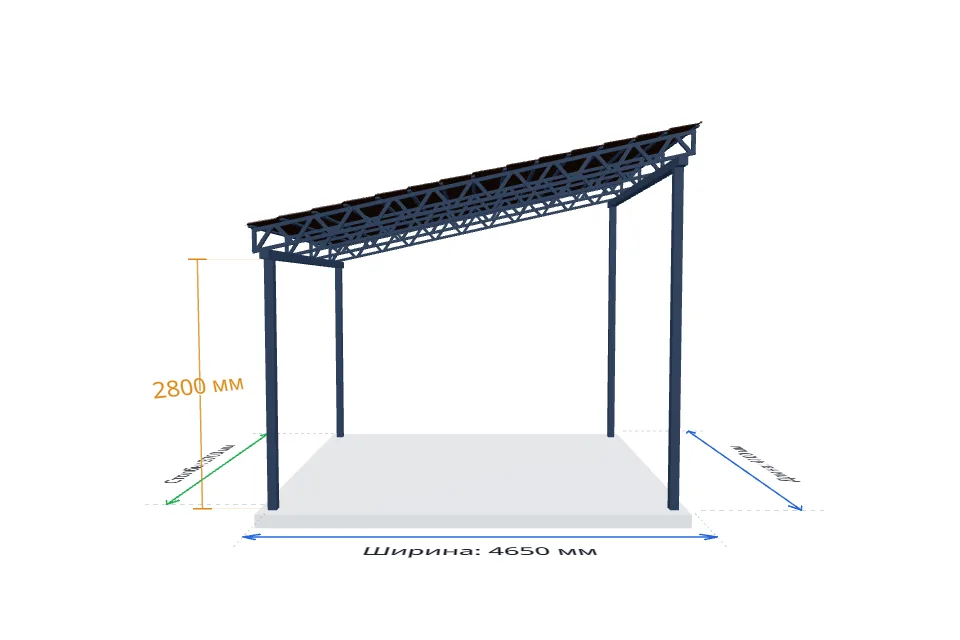

Геометрия: пролёт между опорами — 4500 мм, длина — 3700 мм, высота стоек — 2800 мм. Поперечных ферм — 4, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 1000 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 150,02 м, расчётная масса металлокаркаса — 610,13 кг.
Кровля: металлочерепица, расчётная площадь — 20,51 м². Ветровые планки по двум торцам — 10.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 26,68 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
202 844 ₽
Монтаж
156 046 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 178.233 кг | 25 754,71 ₽ |
| Подготовка столбов, балок и деталей каркаса | 333.941 кг | 19 869,49 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба на готовое основание, до 3 м | 4 шт. | 6 800 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 1.6 м | 1 360 ₽ |
| Монтаж продольных балок | 8.2 м | 4 879 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 4 шт. | 12 240 ₽ |
| Монтаж прогонов | 61.5 м | 18 819 ₽ |
| Зачистка, грунтование и окраска металла | 26.013 м² | 13 006,73 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 30.0 м | 24 921,59 ₽ |
| Профиль 40x40x3.0 — пояса | 48.0 м | 11 455,68 ₽ |
| Профиль 40x40x1.5 — решётка | 24.0 м | 3 516,48 ₽ |
| Профиль 40x20x1.5 — прогоны | 90.0 м | 9 817,2 ₽ |
| Опорные пластины и анкеры столбов | 4 компл. | 6 000 ₽ |
| Грунт-эмаль по металлу | 6.503 кг | 4 552,36 ₽ |
| Итого по разделу «Каркас навеса» | 166 392,24 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 17.8 м | 908 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 6.888 м³ | 21 077 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 3.936 м³ | 6 022 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 2.67 м² | 3 858 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 362.908 кг | 33 932 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 2.952 м³ | 10 037 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 19.68 м² | 8 364 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 3.1 м³ | 23 250 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 564 м | 34 816 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 17.8 м | 3 204 ₽ |
| Плита: Песок: подушка 200 мм | 3.936 м³ | 3 542 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 5.5 кг | 1 375 ₽ |
| Итого по разделу «Фундамент — плита» | 150 385 ₽ | |
| Кровля | ||
| Монтаж металлочерепицы | 20.57 м² | 19 233,02 ₽ |
| Монтаж торцевых планок | 10.034 м | 5 117,43 ₽ |
| Кровельное покрытие | 20.6 м² | 13 247,13 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 10.0 м | 4 515,38 ₽ |
| Итого по разделу «Кровля» | 42 112,96 ₽ | |
| ИТОГО | 358 890,2 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

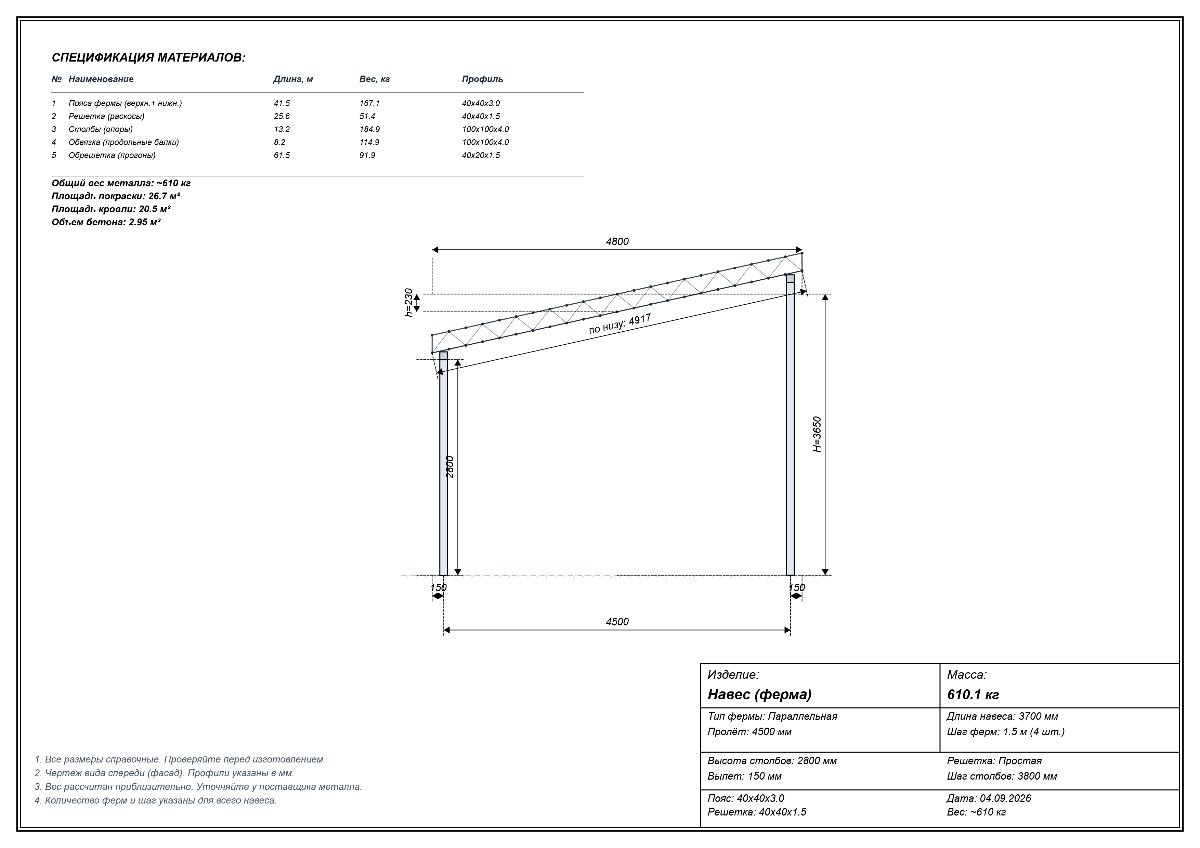

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 4 500 × 3 700 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 4 500 × 3 700 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 4,47 мм, коэффициент запаса 4,19.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

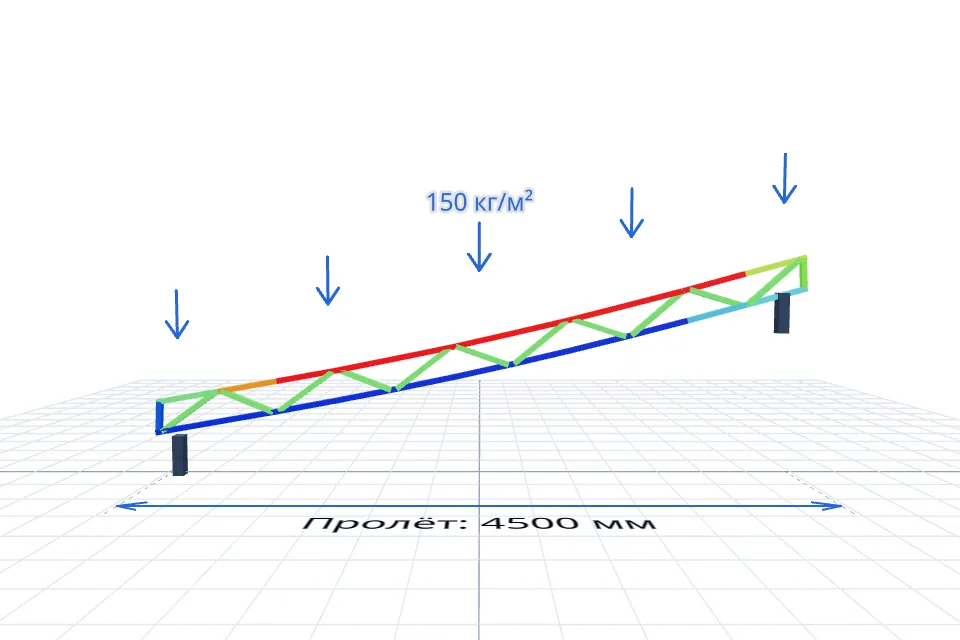

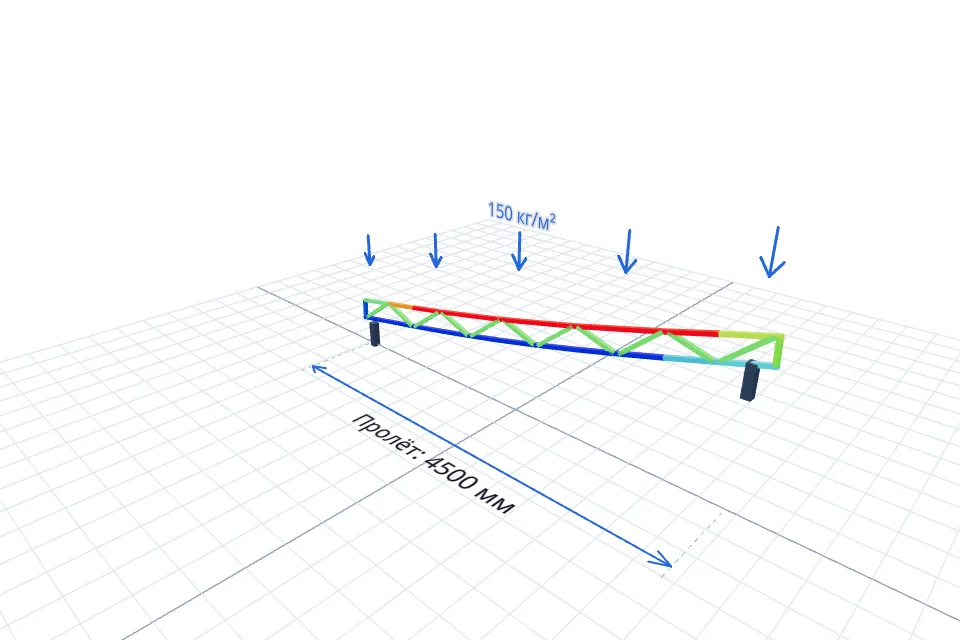

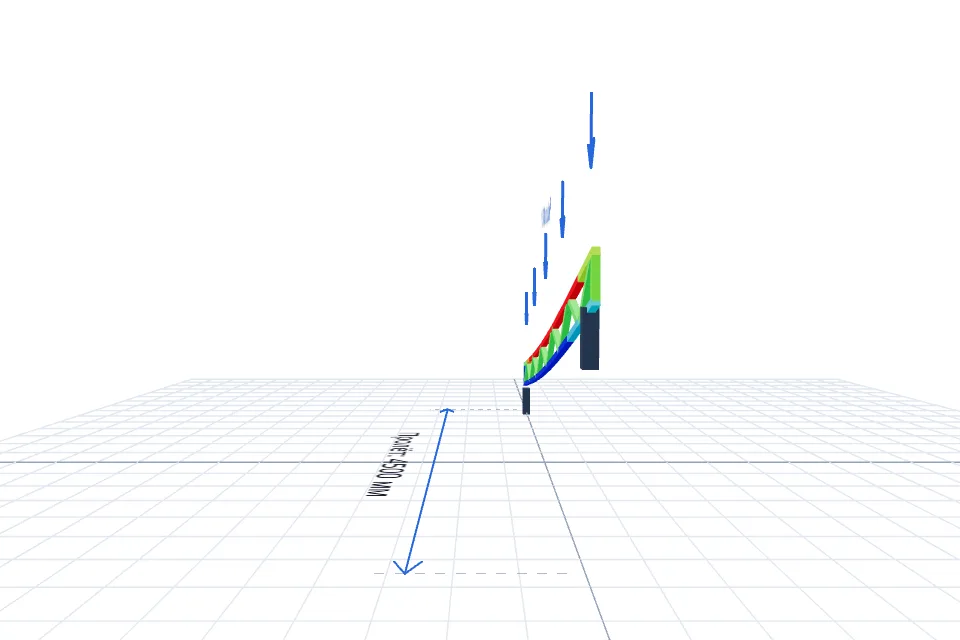

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
