Виды навеса
Индивидуальный расчёт · № 2289

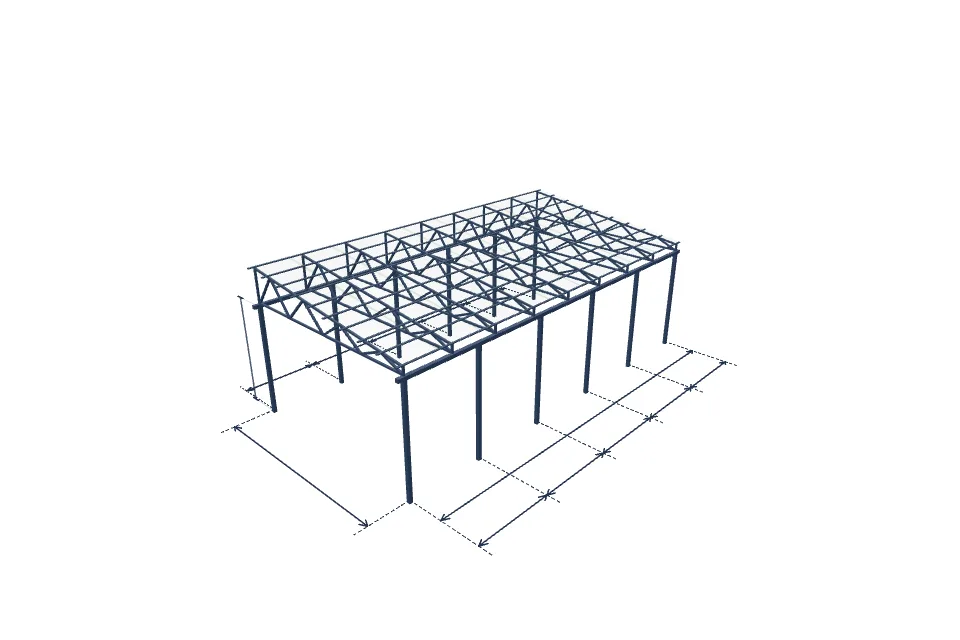

Навес для автомобиля 4500×9000 мм
Односкатная схема · сотовый поликарбонат
Пояса ферм — 40x40x1.5, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x1.5
Кровля
Сотовый поликарбонат
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 4500 мм
- Длина навеса
- 9000 мм
- Высота стоек
- 2500 мм
- Кровля
- Сотовый поликарбонат
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 125 мм
- Профиль поясов
- 40x40x1.5
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 707,23 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 4500×9000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 4500 мм и длиной 9000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 4500 мм, длина — 9000 мм, высота стоек — 2500 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 150 мм, подъём или перепад — 600 мм.
Каркас: пояса ферм — профиль 40x40x1.5, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x2.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 282,9 м, расчётная масса металлокаркаса — 707,23 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 43,15 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 49,32 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
187 754 ₽
Монтаж
156 361 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 251.509 кг | 36 343,08 ₽ |
| Подготовка столбов, балок и деталей каркаса | 427.002 кг | 25 406,62 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба с бетонированием, до 3 м | 12 шт. | 24 480 ₽ |
| Монтаж продольных балок | 18.6 м | 11 067 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 9 шт. | 27 540 ₽ |
| Монтаж прогонов | 93 м | 28 458 ₽ |
| Зачистка, грунтование и окраска металла | 53.928 м² | 26 963,79 ₽ |
| Профиль 80x80x2.0 — обвязка, стойки | 72.0 м | 27 828,01 ₽ |
| Профиль 40x40x1.5 — пояса, решётка | 150.0 м | 21 978 ₽ |
| Профиль 40x20x1.5 — прогоны | 120.0 м | 13 089,6 ₽ |
| Грунт-эмаль по металлу | 13.482 кг | 9 437,32 ₽ |
| Итого по разделу «Каркас навеса» | 255 991,42 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 14.40 м × 1 (ставка Ø300 мм) | 14.4 прив. м | 17 136 ₽ |
| Бетонирование оснований опор | 0.926 м³ | 3 934,29 ₽ |
| Бетон оснований столбов, запас 5% | 0.972 м³ | 7 290,01 ₽ |
| Итого по разделу «Основания столбов» | 28 360,3 ₽ | |
| Кровля | ||
| Монтаж сотового поликарбоната | 43.15 м² | 40 345,59 ₽ |
| Кровельное покрытие | 43.2 м² | 19 417,66 ₽ |
| Итого по разделу «Кровля» | 59 763,25 ₽ | |
| ИТОГО | 344 114,97 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

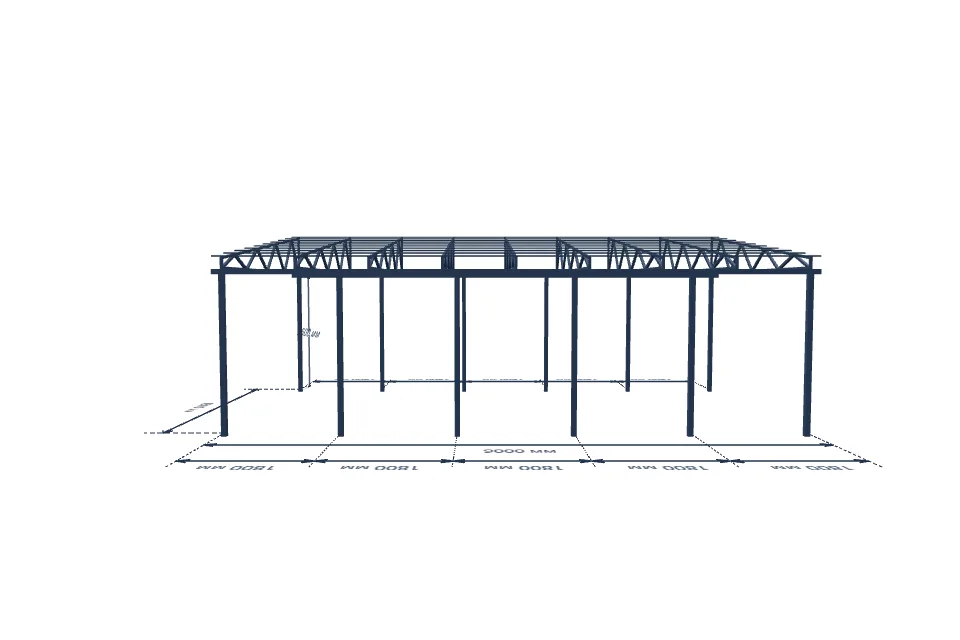

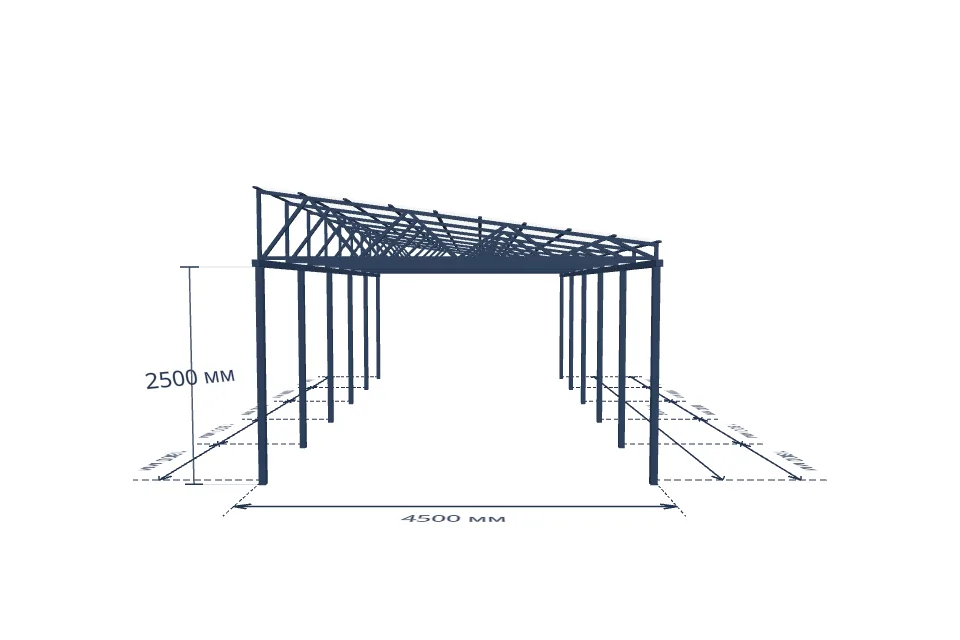

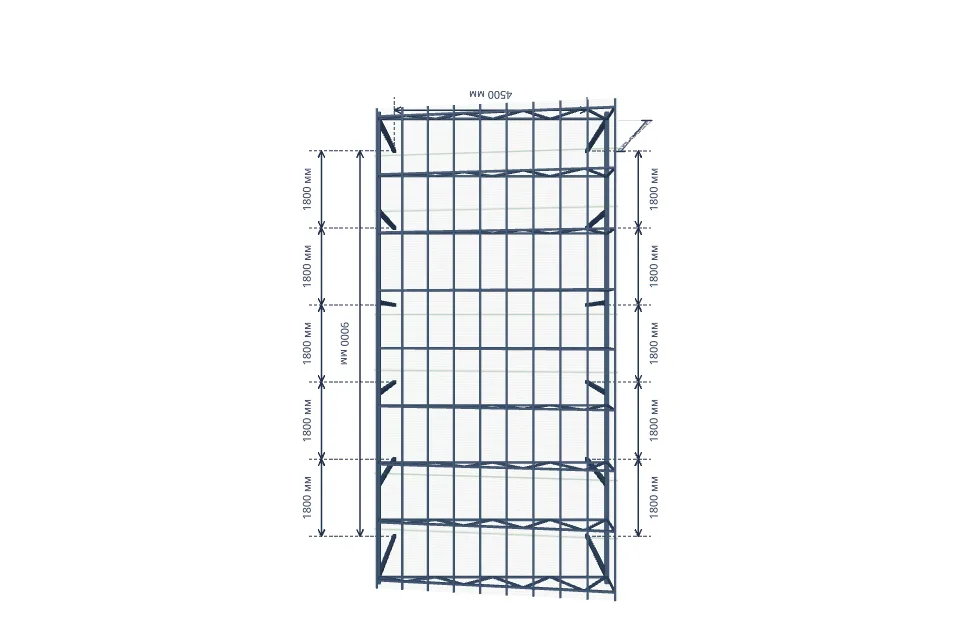

Вид спереди, сбоку и сверху для навеса 4 500 × 9 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 4 500 × 9 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 2,66 мм, коэффициент запаса 2,8.
Выбранная нагрузка
Снеговая нагрузка — 120 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 120 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 13 населённых пунктов со значением Sg ≤ 120 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
