Навес 4700×12300 мм арочный, кровля сотовый поликарбонат (пояс 40x40x2.0, шаг 1250 мм) в Конаково: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 4700 мм
Длина навеса: 12300 мм
Высота стоек: 3000 мм
Кровля: Сотовый поликарбонат
Шаг ферм, не более: 1250 мм
Фактический шаг ферм: 1 230 мм
Профиль поясов: 40x40x2.0
Профиль решётки: 40x20x1.5
Расчётная масса: 1 206,9 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 4700×12300 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 4700 мм и длиной 12300 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 4700 мм, длина — 12300 мм, высота стоек — 3000 мм. Поперечных ферм — 11, заданный максимальный шаг между ними — 1250 мм. Конструктивная высота ферм — 250 мм, подъём или перепад — 900 мм.

Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 378,75 м, расчётная масса металлокаркаса — 1 206,9 кг.

Кровля: сотовый поликарбонат, расчётная площадь — 69,57 м².

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 65,75 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка до Конаково включена в итог. Основание и дополнительные работы — отдельно.

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

По запросу

Монтаж

197 288 ₽

Доставка

15 012 ₽

Для полной цены требуется уточнение

Профиль 100x100x3.0: заготовка 12.600 м длиннее доступного хлыста.
Профиль 40x20x1.5: заготовка 12.600 м длиннее доступного хлыста.

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	374.664 кг	54 138,99 ₽
Подготовка столбов, балок и деталей каркаса	787.71 кг	46 868,75 ₽
Разметка мест установки опор	1 компл.	3 400 ₽
Монтаж столба с бетонированием, до 3 м	10 шт.	20 400 ₽
Монтаж продольных балок	25.2 м	14 994 ₽
Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг	11 шт.	33 660 ₽
Монтаж прогонов	138.6 м	42 411,6 ₽
Зачистка, грунтование и окраска металла	71.376 м²	35 688,1 ₽
Профиль 100x100x3.0 — обвязка, стойки	60.0 м	По запросу
Профиль 40x40x2.0 — пояса	126.0 м	22 896,72 ₽
Профиль 40x20x1.5 — решётка, прогоны	72.0 м	По запросу
Грунт-эмаль по металлу	17.844 кг	12 490,83 ₽
Итого по разделу «Каркас навеса»		По запросу
Основания столбов
Бурение Ø300 мм: 12.00 м × 1 (ставка Ø300 мм)	12 прив. м	14 280 ₽
Бетонирование оснований опор	0.728 м³	3 094,98 ₽
Бетон оснований столбов, запас 5%	0.765 м³	5 734,81 ₽
Итого по разделу «Основания столбов»		23 109,79 ₽
Кровля
Монтаж сотового поликарбоната	69.569 м²	65 047,41 ₽
Кровельное покрытие	69.6 м²	31 306,24 ₽
Итого по разделу «Кровля»		96 353,65 ₽
Доставка
Доставка до Конаково	166.8 км	15 012 ₽
Итого по разделу «Доставка»		15 012 ₽
ИТОГО		По запросу

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

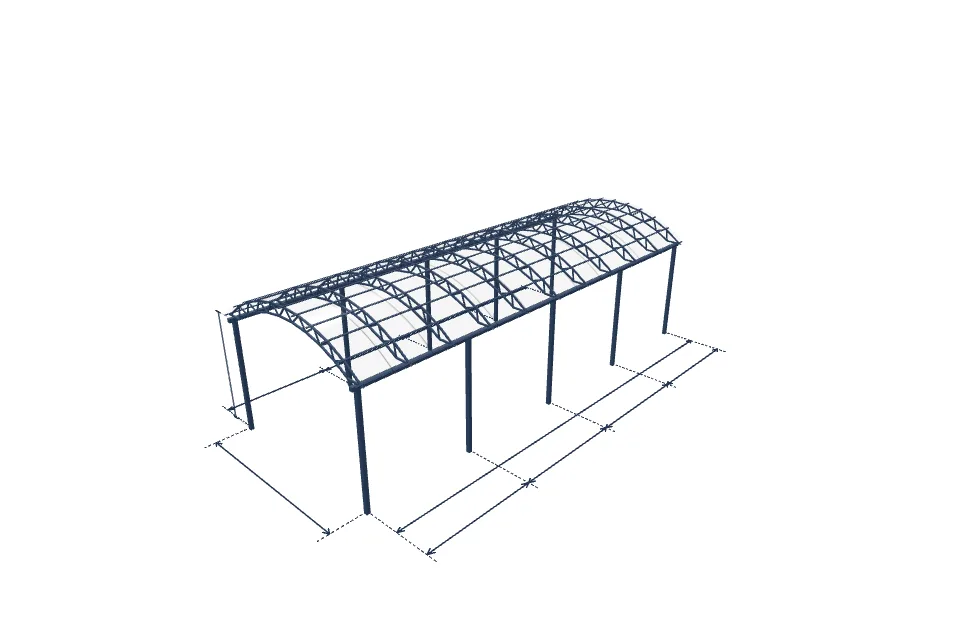

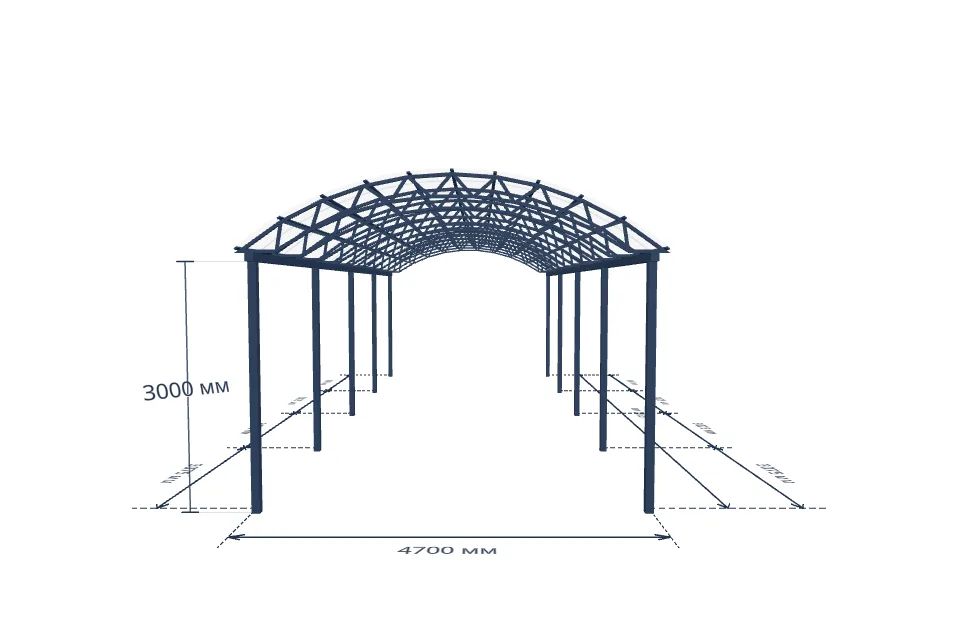

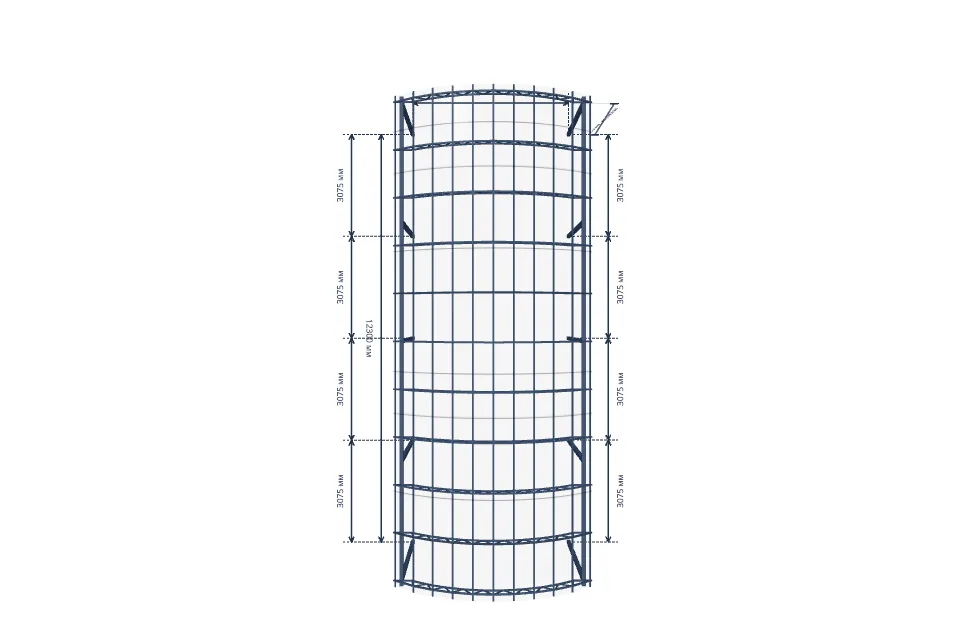

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 4 700 × 12 300 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 4 700 × 12 300 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Тверская область, Конаковский муниципальный округ, Конаково

Расстояние в одну сторону: 83,4 км
Тариф за километр: 90 ₽
Стоимость доставки: 15 012 ₽

Расстояние в одну сторону × 2 × тариф. Условия подъезда и разгрузки согласуем перед отправкой.

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 6,81 мм, коэффициент запаса 2,66.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

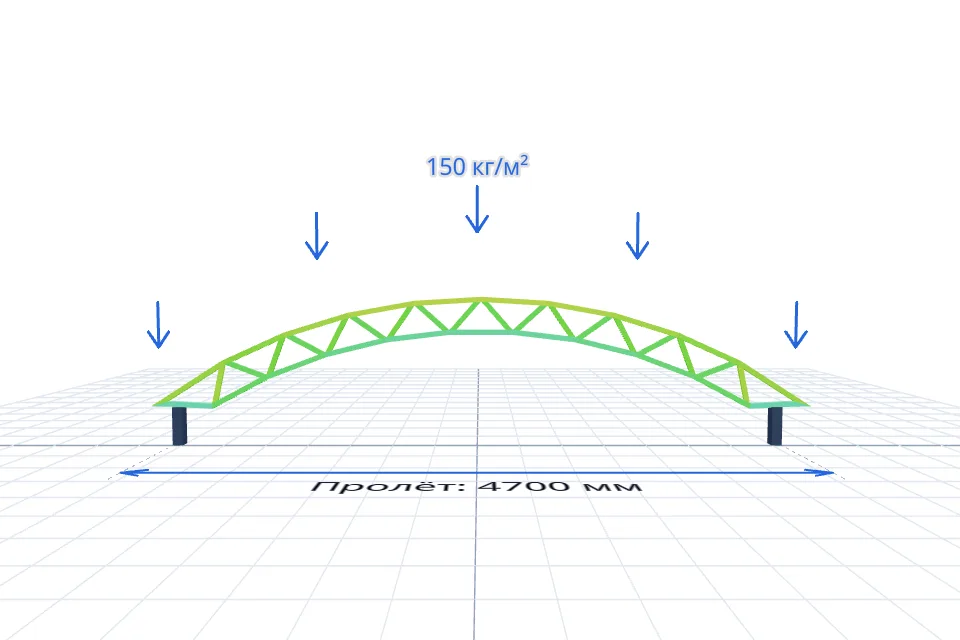

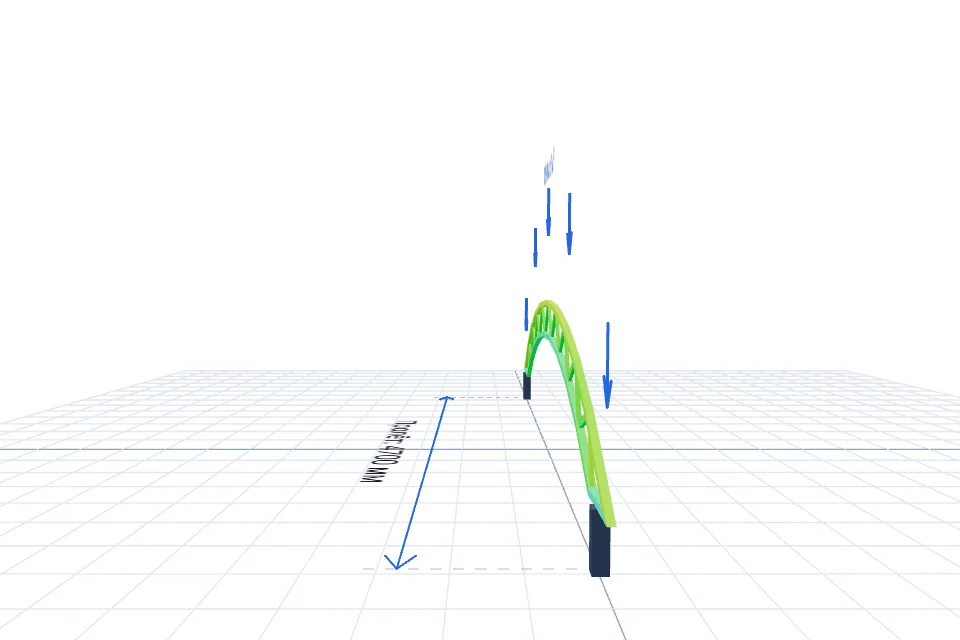

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

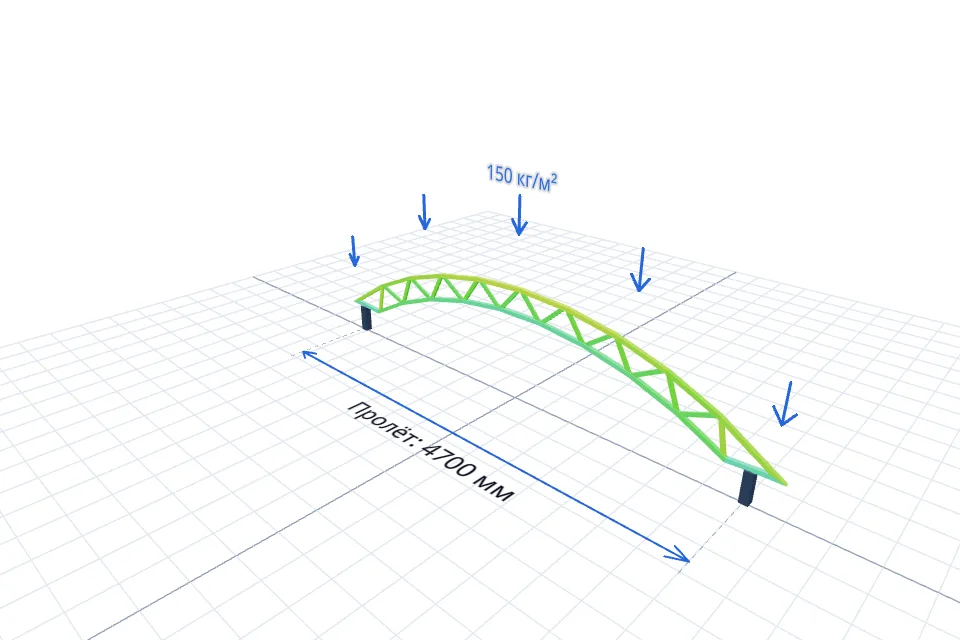

Ферма навеса 4700×12300 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
