Навес 5500×12000 мм односкатный, кровля сотовый поликарбонат (пояс 40x40x3.0, шаг 1500 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 5500 мм
Длина навеса: 12000 мм
Высота стоек: 2700 мм
Кровля: Сотовый поликарбонат
Шаг ферм, не более: 1500 мм
Фактический шаг ферм: 1 500 мм
Профиль поясов: 40x40x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 1 526,46 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

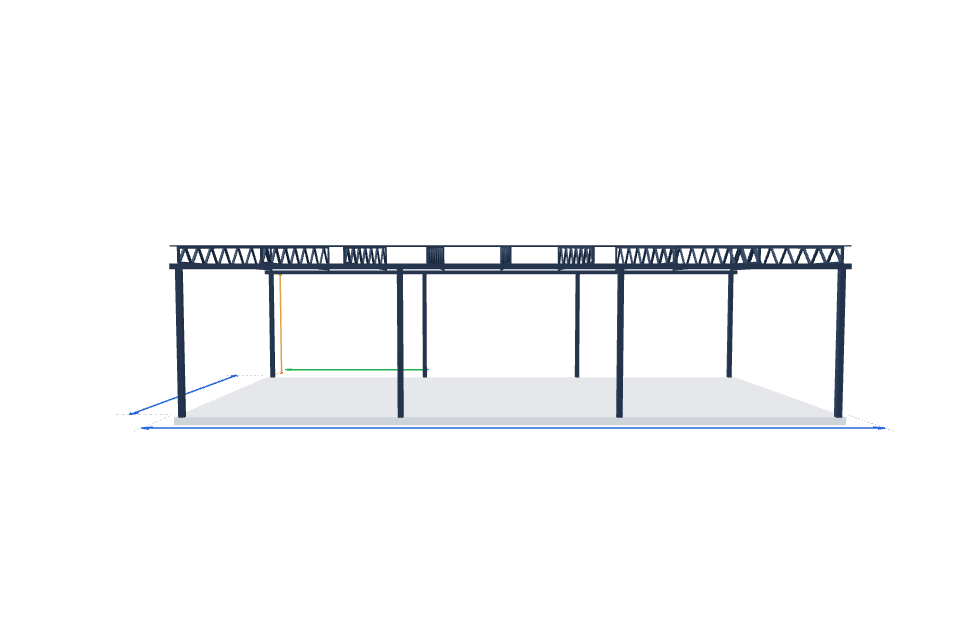

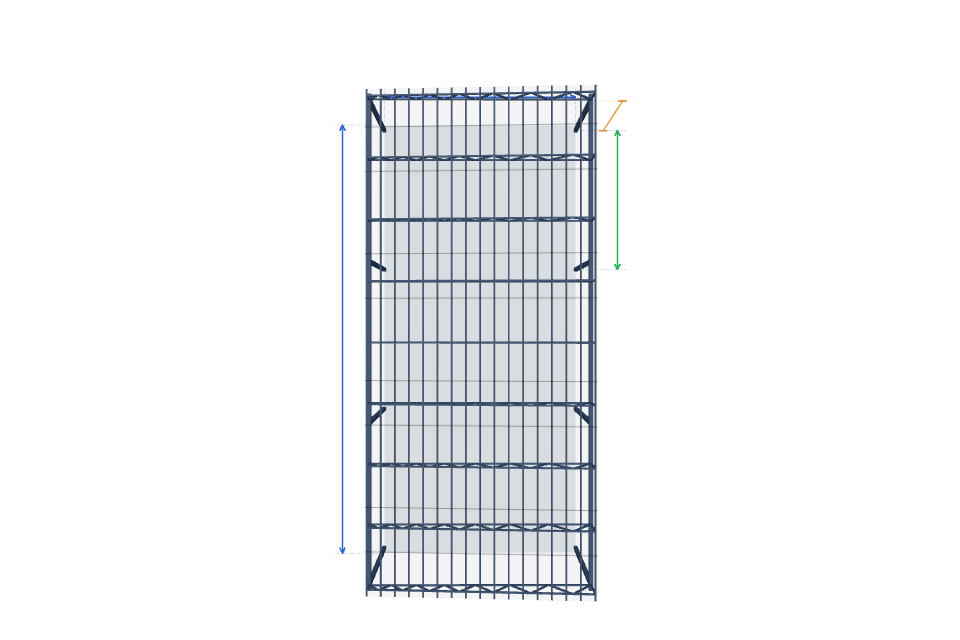

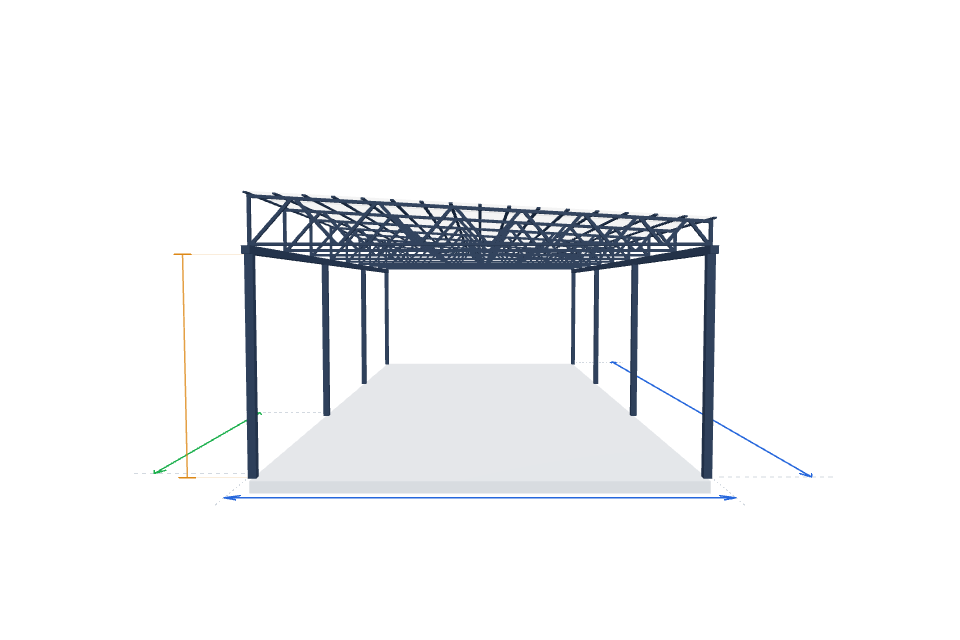

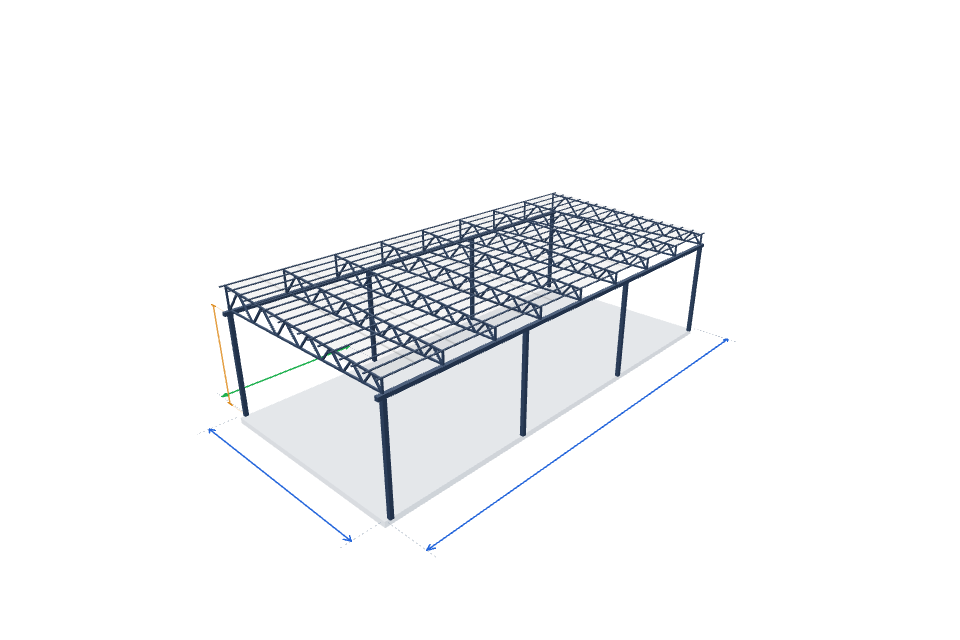

Автомобильный навес 5500×12000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 5500 мм и длиной 12000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 5500 мм, длина — 12000 мм, высота стоек — 2700 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 270 мм, подъём или перепад — 300 мм.

Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 429,83 м, расчётная масса металлокаркаса — 1 526,46 кг.

Кровля: сотовый поликарбонат, расчётная площадь — 68,98 м².

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 71,5 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

По запросу

Монтаж

473 771 ₽

Доставка

Не включена

Для полной цены требуется уточнение

Профиль 100x100x4.0: заготовка 12.300 м длиннее доступного хлыста.
Профиль 40x20x1.5: заготовка 12.300 м длиннее доступного хлыста.

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	484.855 кг	70 061,51 ₽
Подготовка столбов, балок и деталей каркаса	820.929 кг	48 845,28 ₽
Разметка мест установки опор	1 компл.	3 400 ₽
Монтаж столба на готовое основание, до 3 м	8 шт.	13 600 ₽
Монтаж продольных балок	24.6 м	14 637 ₽
Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг	9 шт.	27 540 ₽
Монтаж прогонов	209.1 м	63 984,6 ₽
Зачистка, грунтование и окраска металла	71.805 м²	35 902,71 ₽
Профиль 100x100x4.0 — обвязка, стойки	24.0 м	По запросу
Профиль 40x40x3.0 — пояса	114.0 м	27 207,24 ₽
Профиль 40x40x1.5 — решётка	72.0 м	10 549,44 ₽
Профиль 40x20x1.5 — прогоны	0.0 м	По запросу
Опорные пластины и анкеры столбов	8 компл.	12 000 ₽
Грунт-эмаль по металлу	17.951 кг	12 565,95 ₽
Итого по разделу «Каркас навеса»		По запросу
Фундамент — плита
Плита: Разметка периметра плиты	35.6 м	1 816 ₽
Плита: Разработка грунта под плиту и слои основания	23.678 м³	72 455 ₽
Плита: Устройство и уплотнение песчаной подушки	13.53 м³	20 701 ₽
Плита: Монтаж и демонтаж опалубки плиты	5.34 м²	7 716 ₽
Плита: Сборка и вязка арматурных сеток плиты	1285.256 кг	120 171 ₽
Плита: Приём, укладка и вибрирование бетона плиты	10.148 м³	34 503 ₽
Плита: Выравнивание, затирка поверхности плиты и уход за бетоном	67.65 м²	28 751 ₽
Плита: Бетон М300 / B22,5, запас 5%	10.655 м³	79 913 ₽
Плита: Арматура Ø12: сетка с нахлёстами 480 мм	1524 м	94 077 ₽
Плита: Доска 40×150 мм: периметр плиты, полная толщина	35.6 м	6 408 ₽
Плита: Песок: подушка 200 мм	13.53 м³	12 177 ₽
Плита: Вязальная проволока, 5 г на соединение	18.27 кг	4 568 ₽
Итого по разделу «Фундамент — плита»		483 256 ₽
Кровля
Монтаж сотового поликарбоната	68.981 м²	64 496,83 ₽
Кровельное покрытие	69.0 м²	31 041,25 ₽
Итого по разделу «Кровля»		95 538,08 ₽
ИТОГО		По запросу

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

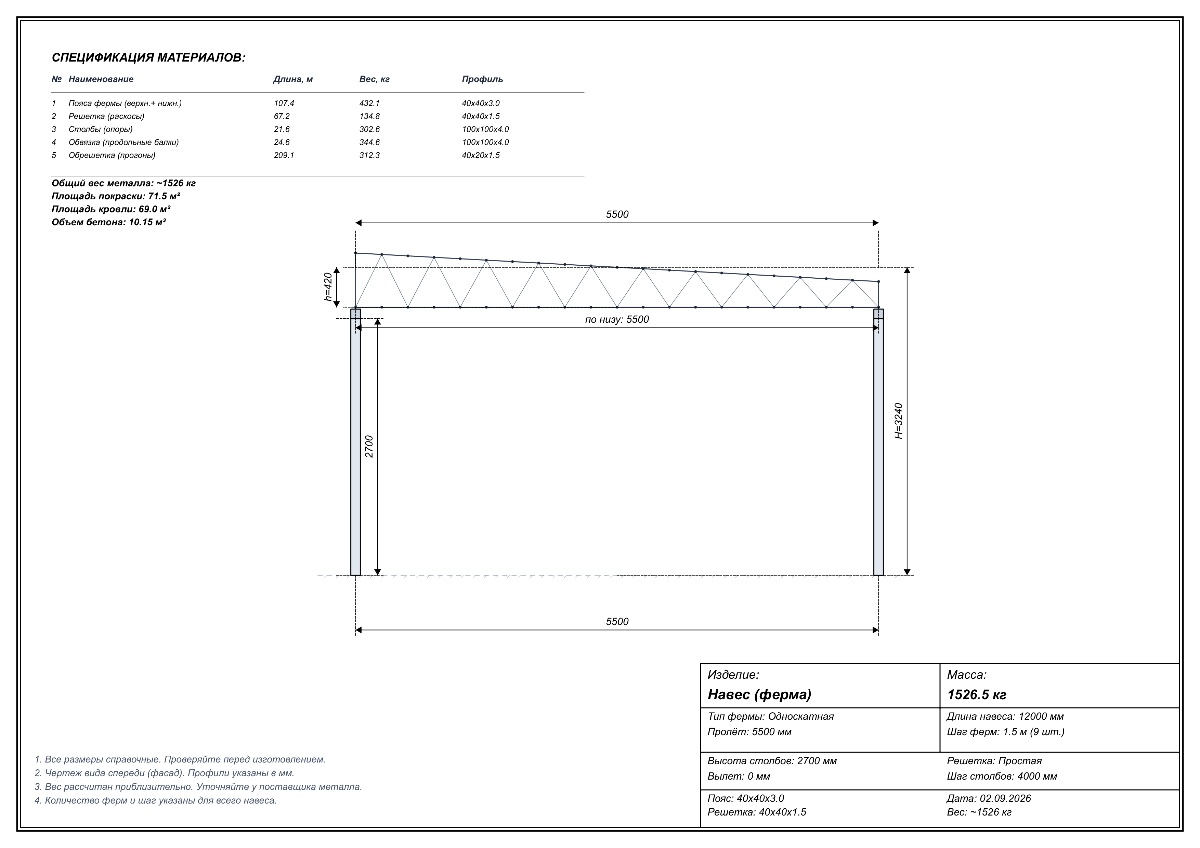

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 5 500 × 12 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 5 500 × 12 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.

Инженерная проверка

Статус: Проходит. Прогиб 4,04 мм, коэффициент запаса 3,57.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

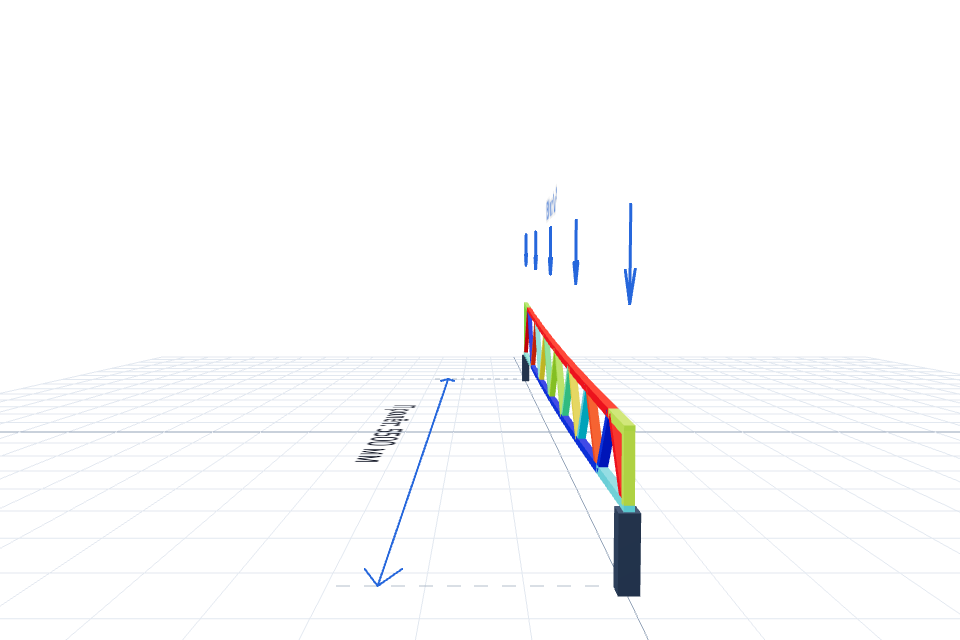

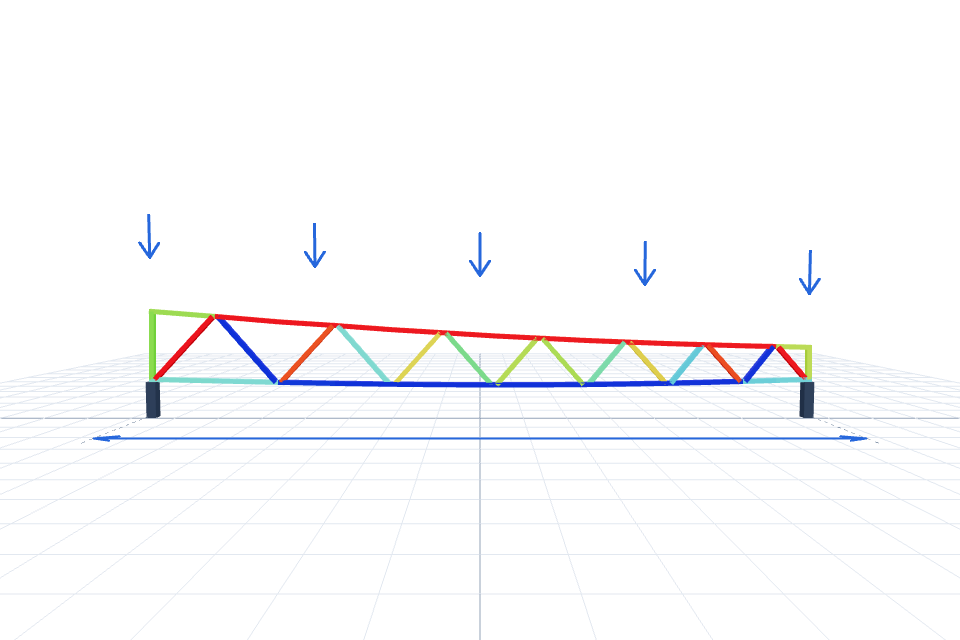

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

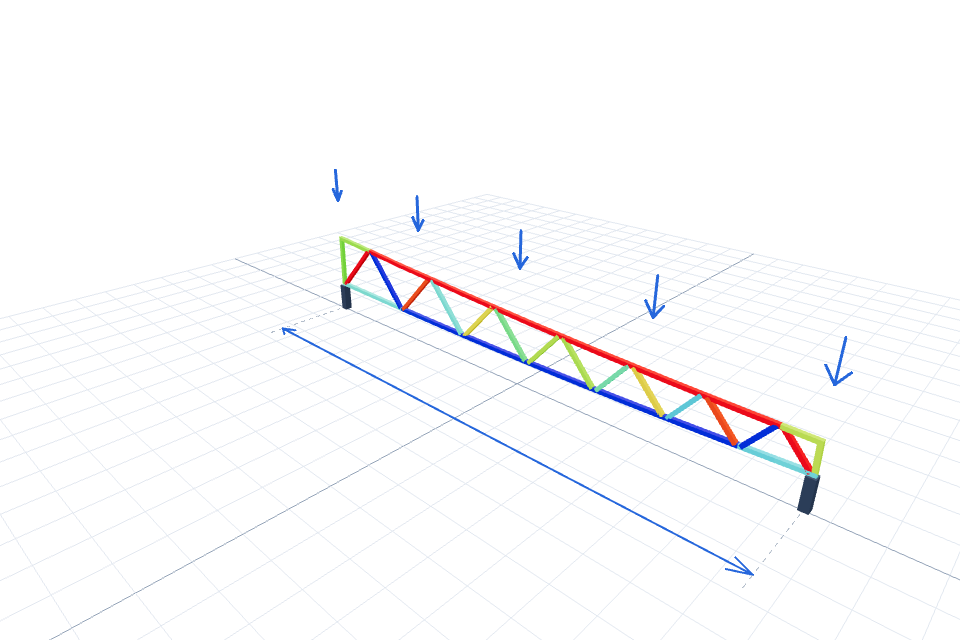

Ферма навеса 5500×12000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
