Индивидуальный расчёт · № 1666
Навес с фризом 6000×6000 мм
Односкатная с фризом схема · профнастил
Пояса ферм — 80x40x3.0, решётка — 40x40x2.0. Комплект с монтажом на участке.
Металлокаркас
80x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 6000 мм
- Длина навеса
- 6000 мм
- Высота стоек
- 2300 мм
- Высота левого торца фермы
- 582 мм
- Высота правого торца фермы
- 328 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1000 мм
- Фактический шаг ферм
- 1 000 мм
- Профиль поясов
- 80x40x3.0
- Профиль решётки
- 40x40x2.0
- Расчётная масса
- 1 544,3 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуОдноскатный навес с фризом: конструкция и стоимость

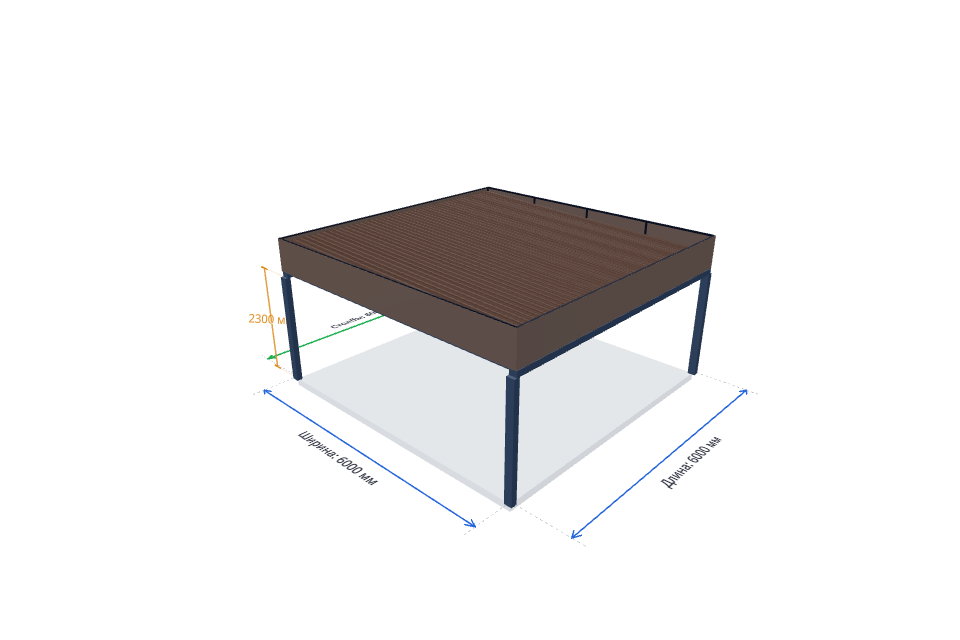

Этот металлический навес из профильной трубы имеет односкатную крышу и прямоугольный фриз по периметру. Фриз закрывает торцы кровли и фермы: снаружи видна ровная линия, а уклон скрыт за облицовкой. Так получается современный навес для авто в стиле хай-тек, а не крыша без уклона.
Навес для машины можно разместить над парковкой у частного дома или на даче. Для двух автомобилей размеры подбирают с учётом открывания дверей, проезда и положения стоек. Калькулятор навеса с фризом позволяет сравнить стоимость при изменении размеров, профилей и покрытия.
Расчёт включает профильную трубу каркаса фриза и металлическую обшивку. Монтаж обшивки учитывается при выборе установки. Водосток и основание необходимо уточнить отдельно перед заказом. Для установки в Твери также нужно согласовать условия участка и проверить снеговую нагрузку.
Геометрия: пролёт между опорами — 6000 мм, длина — 6000 мм, высота стоек — 2300 мм. Поперечных ферм — 7, заданный максимальный шаг между ними — 1000 мм. Наружная высота левого торца — 582 мм, правого — 328 мм. Перепад — 253 мм.
Каркас: пояса ферм — профиль 80x40x3.0, решётка — 40x40x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 160x120x6.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 301,26 м, расчётная масса металлокаркаса — 1 544,3 кг.
Кровля: профнастил, расчётная площадь — 36,63 м². Ветровые планки по двум торцам — 12.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 58,59 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
В смете отдельно указаны каркас фриза из профиля 40x20x2.0, металлическая обшивка и её монтаж при выборе установки. Водосток согласовывается отдельно.
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
337 054 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Не задана расценка: Профиль 160x120x6.0 — обвязка, стойки
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 600.414 кг | 86 759,85 ₽ |
| Подготовка столбов, балок и деталей каркаса | 751.061 кг | 44 688,15 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба на готовое основание, до 3 м | 4 шт. | 6 800 ₽ |
| Монтаж продольных балок | 12 м | 7 140 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 7 шт. | 21 420 ₽ |
| Монтаж прогонов | 78 м | 23 868 ₽ |
| Монтаж каркаса фриза | 55.029 м | 23 387,36 ₽ |
| Зачистка, грунтование и окраска металла | 58.035 м² | 29 017,61 ₽ |
| Профиль 160x120x6.0 — обвязка, стойки | 24.0 м | По запросу |
| Профиль 80x40x3.0 — пояса | 96.0 м | 35 819,52 ₽ |
| Профиль 40x40x2.0 — решётка | 54.0 м | 9 812,88 ₽ |
| Профиль 40x20x2.0 — прогоны, каркас фриза | 150.0 м | 20 097 ₽ |
| Опорные пластины и анкеры столбов | 4 компл. | 6 000 ₽ |
| Грунт-эмаль по металлу | 14.509 кг | 10 156,16 ₽ |
| Итого по разделу «Каркас навеса» | По запросу | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 24 м | 1 224 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 12.6 м³ | 38 556 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 7.2 м³ | 11 016 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 3.6 м² | 5 202 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 651.863 кг | 60 949 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 5.4 м³ | 18 360 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 36 м² | 15 300 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 5.67 м³ | 42 525 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 744 м | 45 927 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 24 м | 4 320 ₽ |
| Плита: Песок: подушка 200 мм | 7.2 м³ | 6 480 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 9.61 кг | 2 403 ₽ |
| Итого по разделу «Фундамент — плита» | 252 262 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 36.631 м² | 28 022,9 ₽ |
| Монтаж торцевых планок | 12.21 м | 6 227,31 ₽ |
| Кровельное покрытие | 36.6 м² | 24 376,26 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.2 м | 5 494,69 ₽ |
| Итого по разделу «Кровля» | 64 121,16 ₽ | |
| Обшивка фриза | ||
| Монтаж обшивки фриза | 16.636 м² | 42 420,83 ₽ |
| Металлическая обшивка фриза | 16.64 м² | 14 972,06 ₽ |
| Итого по разделу «Обшивка фриза» | 57 392,89 ₽ | |
| Водосток и обогрев | ||
| Монтаж водосточного желоба | 6 м | 5 610 ₽ |
| Монтаж водосточных труб | 5.461 м | 4 177,85 ₽ |
| Укладка и крепление греющего кабеля | 18.878 м | 8 023 ₽ |
| Подключение и проверка обогрева водостока | 1 компл. | 5 950 ₽ |
| Водосточный желоб | 6 пог. м | 19 200 ₽ |
| Водосточные трубы (2 шт.) | 5.461 пог. м | 17 475,96 ₽ |
| Греющий кабель на крыше (зигзаг 50×50 см) | 13.416 пог. м | 30 857,74 ₽ |
| Греющий кабель в двух водосточных трубах | 5.461 пог. м | 12 560,85 ₽ |
| Итого по разделу «Водосток и обогрев» | 103 855,4 ₽ | |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

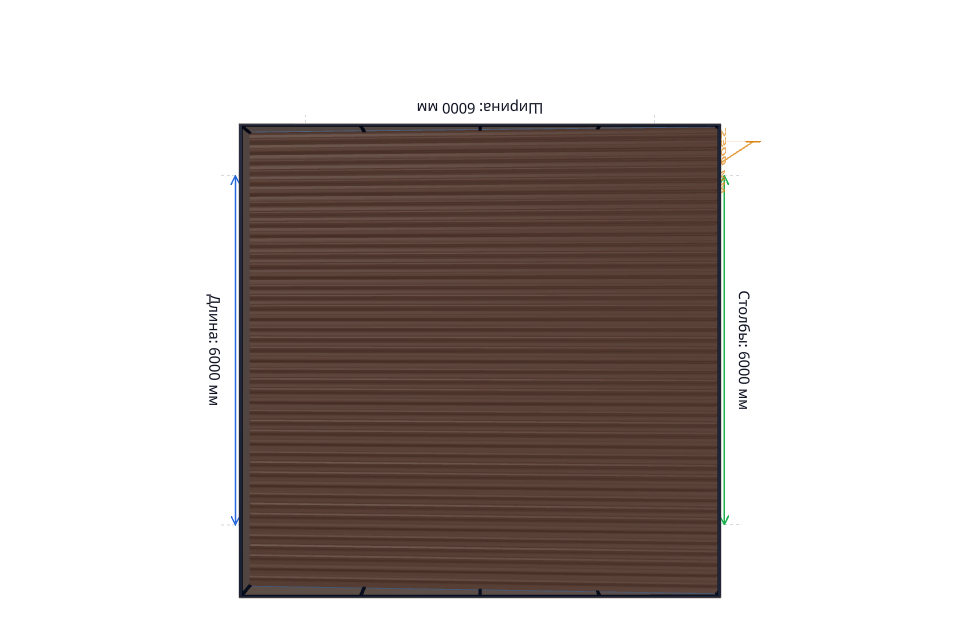

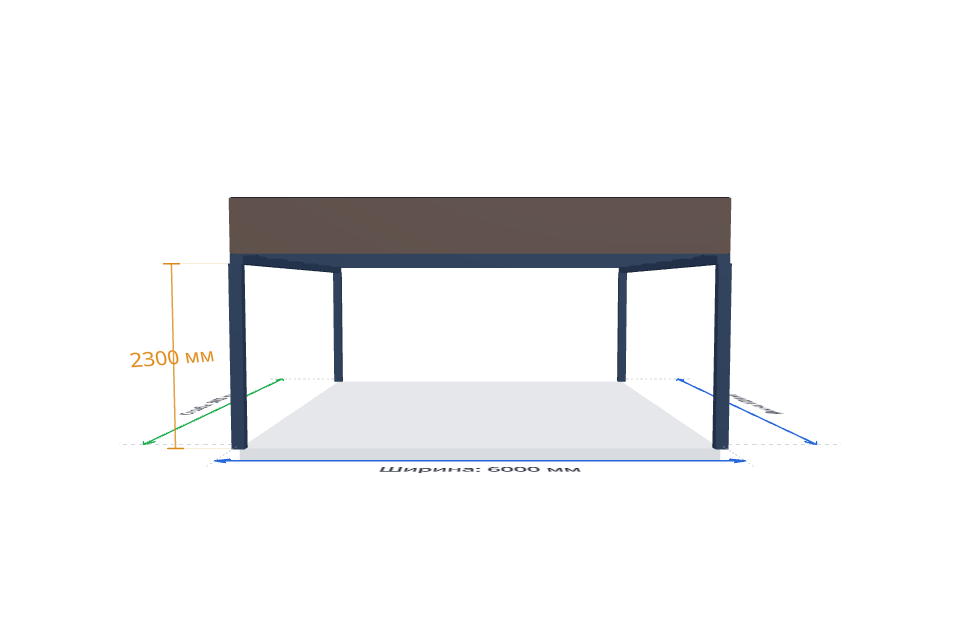

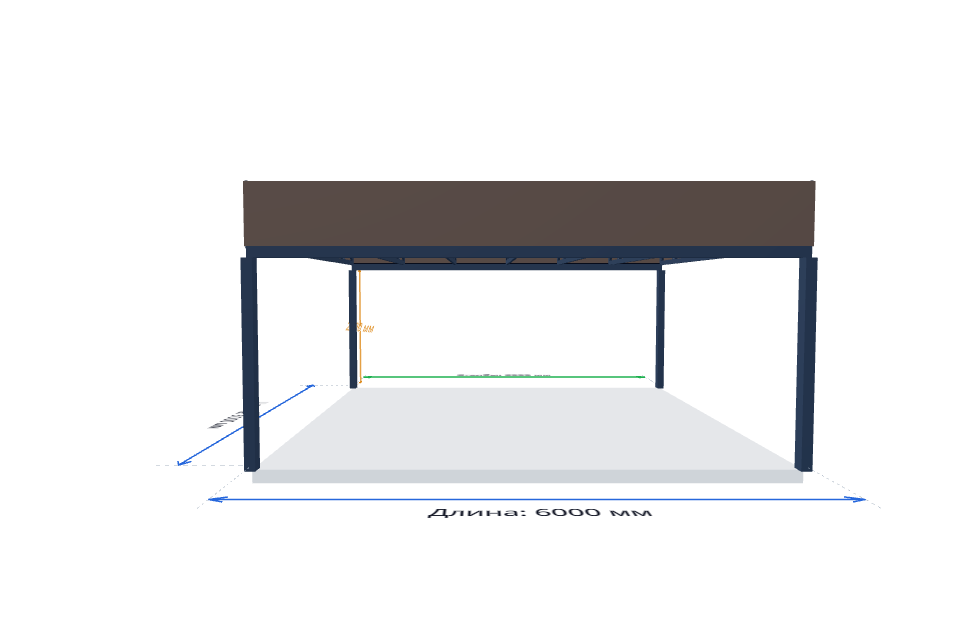

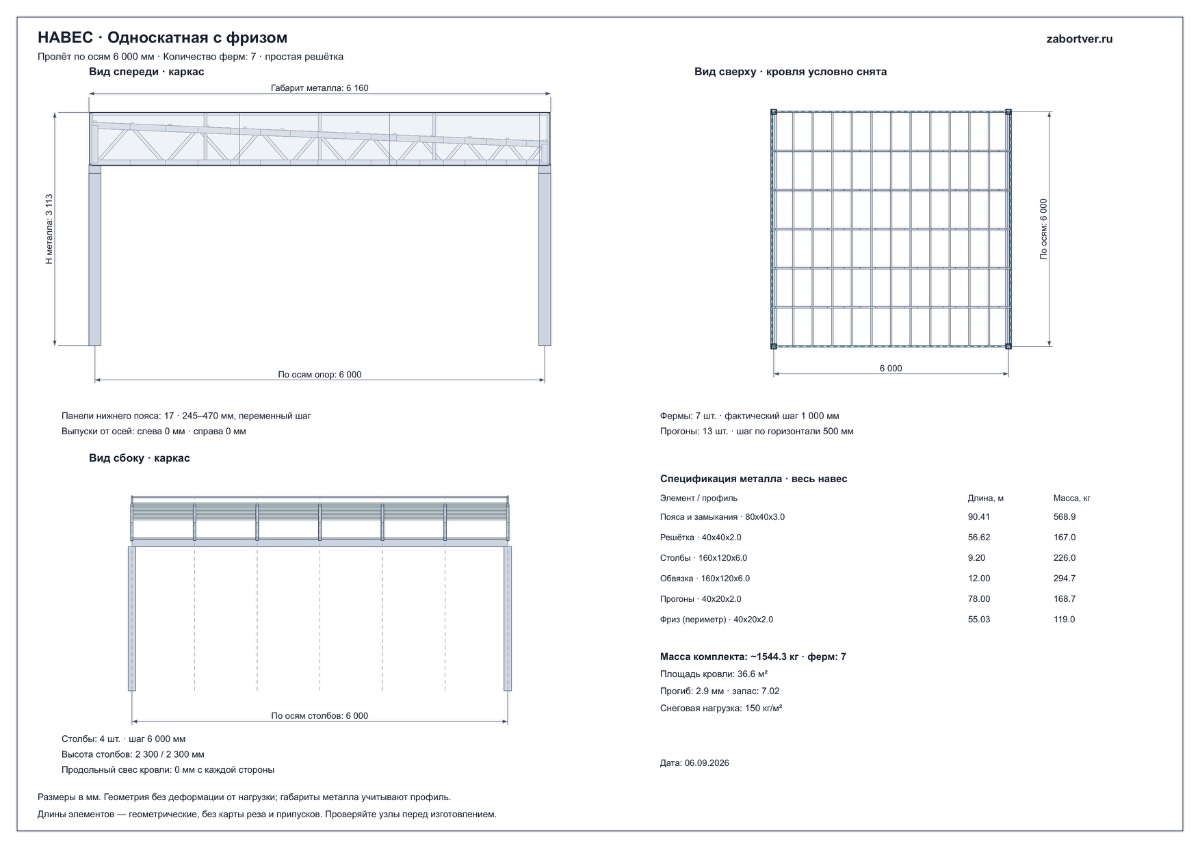

Чертёж навеса
Вид спереди, сбоку и сверху для навеса с фризом 6 000 × 6 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 6 000 × 6 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 2,92 мм, коэффициент запаса 7,02.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

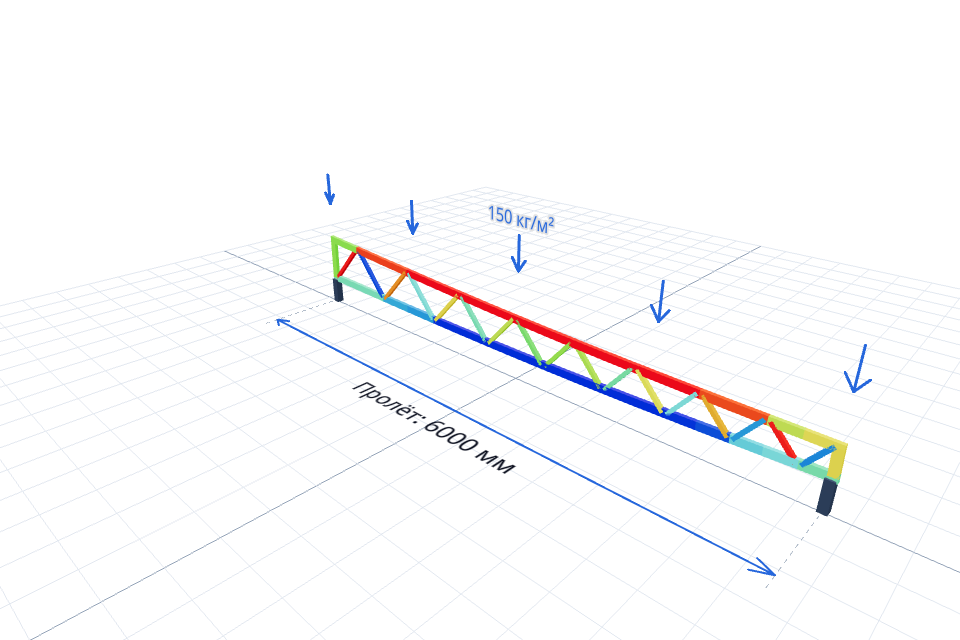

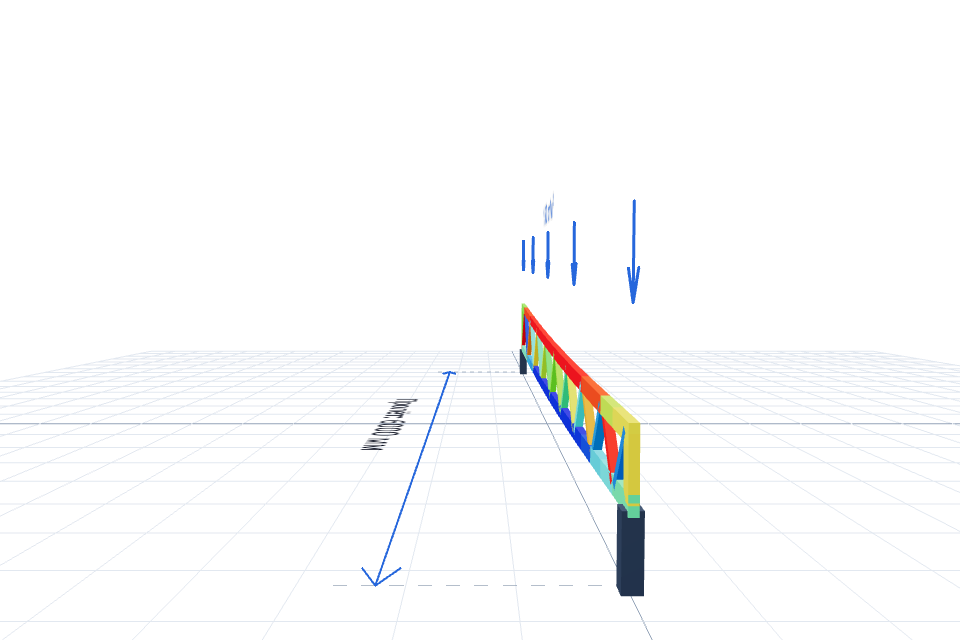

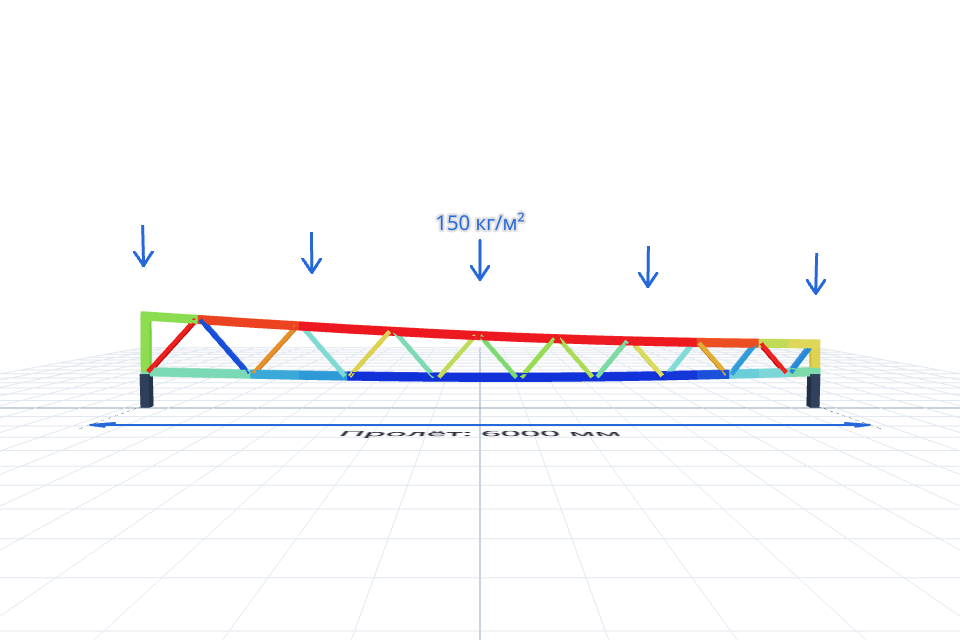

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Навес с плоской крышей и односкатный навес с фризом — это одно и то же?
В этом расчёте показан односкатный навес с фризом: декоративный пояс по периметру скрывает уклон кровли и создаёт плоский силуэт. Это не горизонтальная крыша без уклона. При заказе навеса с плоской крышей важно уточнить конструкцию и направление стока воды.
Что такое фриз и почему такой навес называют хай-тек?
Фриз — наружный пояс по периметру навеса, закрывающий торцы кровли и фермы. Прямые линии и скрытый скат придают современному навесу для авто вид в стиле хай-тек. Фриз не заменяет несущие фермы и не отменяет проверку снеговой нагрузки.
От чего зависит цена плоского навеса для автомобиля в Твери?
Стоимость зависит от размеров, профилей каркаса, шага ферм, кровельного материала и работ. В калькуляторе учтены профильная труба каркаса фриза, металлическая обшивка и её монтаж при выборе установки. Водосток, основание и условия участка нужно согласовать отдельно.
Можно ли рассчитать навес с фризом на одну или две машины?
Да, измените ширину и длину в калькуляторе под размеры автомобилей, открывание дверей и проезд между опорами. Число машин само по себе не определяет размеры навеса. Перед изготовлением нужно проверить размещение стоек, уклон, водоотвод и снеговую нагрузку для участка в Твери или Тверской области.
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
