Индивидуальный расчёт · № 872

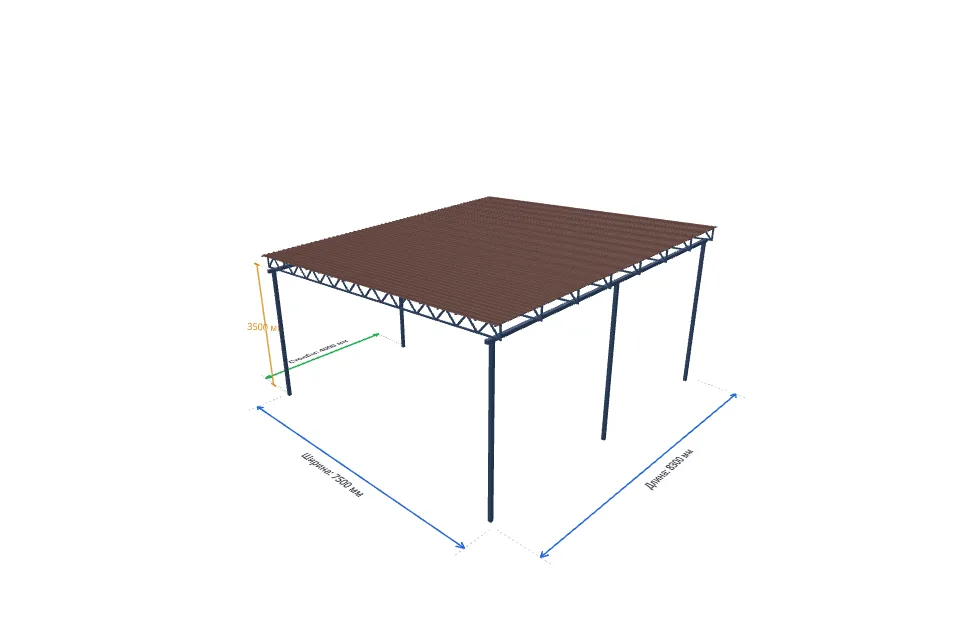

Навес для автомобиля 7300×8000 мм
Параллельная схема · профнастил
Пояса ферм — 40x20x2.0, решётка — 20x20x1.5. Комплект с монтажом на участке.
Металлокаркас
40x20x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 7300 мм
- Длина навеса
- 8000 мм
- Высота стоек
- 3500 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 142,86 мм
- Профиль поясов
- 40x20x2.0
- Профиль решётки
- 20x20x1.5
- Расчётная масса
- 911,76 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 7300×8000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 7300 мм и длиной 8000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

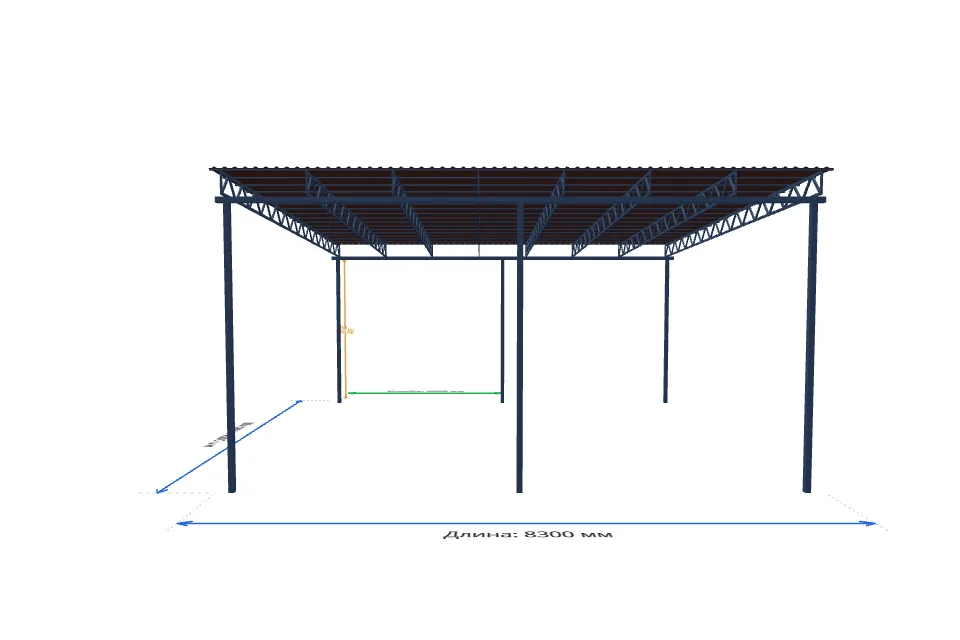

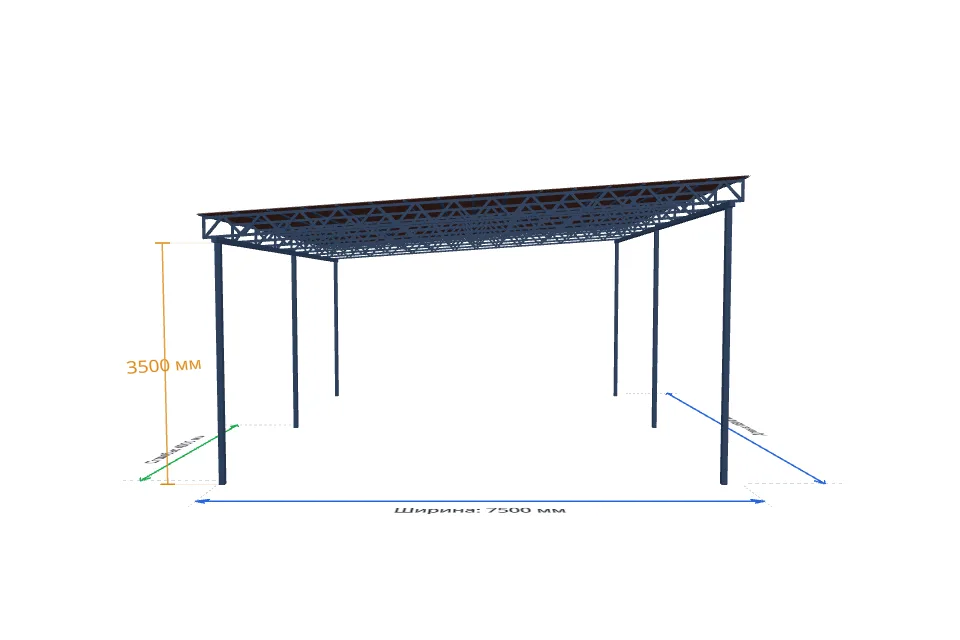

Геометрия: пролёт между опорами — 7300 мм, длина — 8000 мм, высота стоек — 3500 мм. Поперечных ферм — 8, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 280 мм, подъём или перепад — 500 мм.
Каркас: пояса ферм — профиль 40x20x2.0, решётка — 20x20x1.5, прогоны — 40x20x2.0, стойки и продольная обвязка — 80x80x2.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 393,35 м, расчётная масса металлокаркаса — 911,76 кг.
Кровля: профнастил, расчётная площадь — 64,87 м². Ветровые планки по двум торцам — 15.6 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 51,64 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
226 065 ₽
Монтаж
184 189 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 288.696 кг | 41 716,63 ₽ |
| Подготовка столбов, балок и деталей каркаса | 464.147 кг | 27 616,76 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба с бетонированием, до 3 м | 6 шт. | 12 240 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 4.5 м | 3 825 ₽ |
| Монтаж продольных балок | 16.6 м | 9 877 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 8 шт. | 43 520 ₽ |
| Монтаж прогонов | 141.1 м | 43 176,6 ₽ |
| Зачистка, грунтование и окраска металла | 53.818 м² | 26 909,19 ₽ |
| Профиль 80x80x2.0 — обвязка, стойки | 60.0 м | 23 189,99 ₽ |
| Профиль 40x20x2.0 — пояса, прогоны | 276.0 м | 36 978,48 ₽ |
| Профиль 20x20x1.5 — решётка | 90.0 м | 6 373,8 ₽ |
| Грунт-эмаль по металлу | 13.455 кг | 9 418,22 ₽ |
| Итого по разделу «Каркас навеса» | 288 241,67 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 7.20 м × 1 (ставка Ø300 мм) | 7.2 прив. м | 8 568 ₽ |
| Бетонирование оснований опор | 0.463 м³ | 1 967,15 ₽ |
| Бетон оснований столбов, запас 5% | 0.486 м³ | 3 645,01 ₽ |
| Итого по разделу «Основания столбов» | 14 180,16 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 64.89 м² | 49 640,65 ₽ |
| Монтаж торцевых планок | 15.636 м | 7 974,4 ₽ |
| Кровельное покрытие | 64.9 м² | 43 180,87 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 15.6 м | 7 036,24 ₽ |
| Итого по разделу «Кровля» | 107 832,16 ₽ | |
| ИТОГО | 410 253,99 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

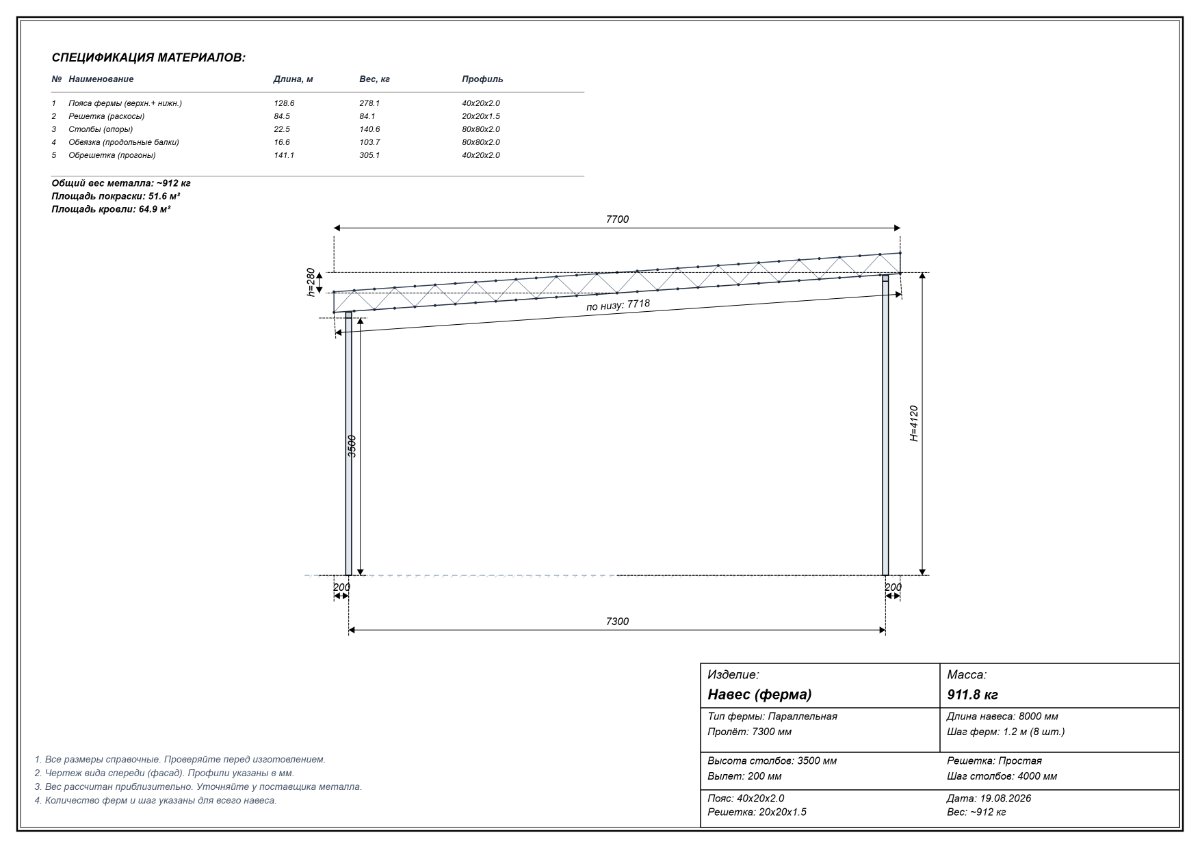

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 7 300 × 8 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 300 × 8 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 24,01 мм, коэффициент запаса 1,7.
Выбранная нагрузка
Снеговая нагрузка — 100 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 100 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 11 населённых пунктов со значением Sg ≤ 100 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

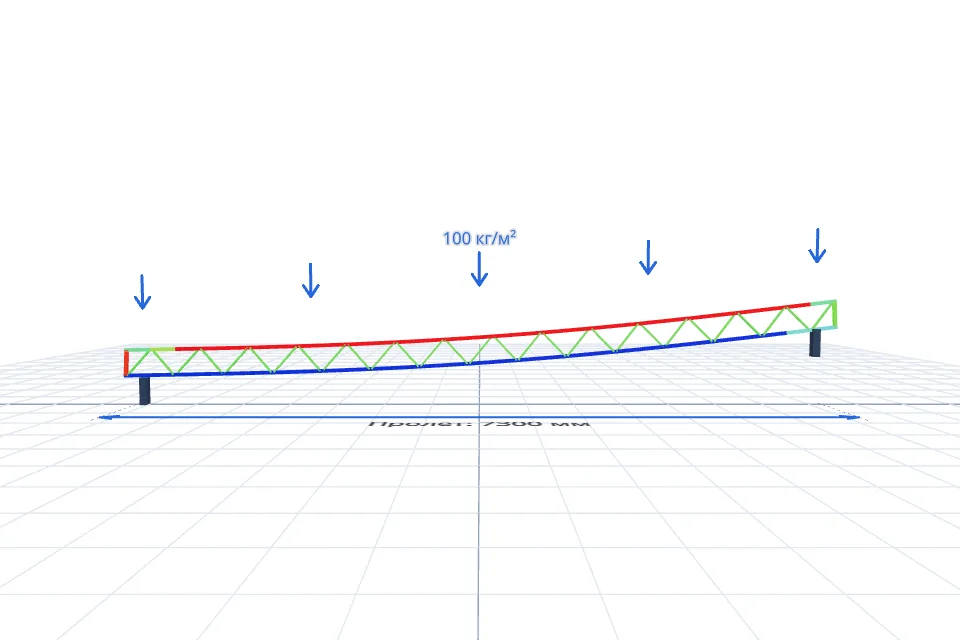

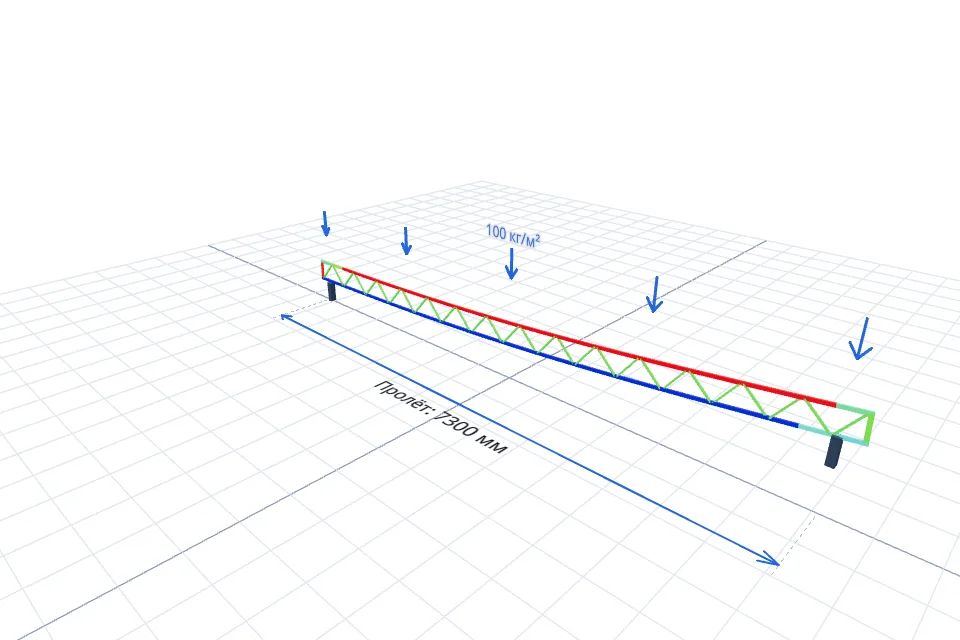

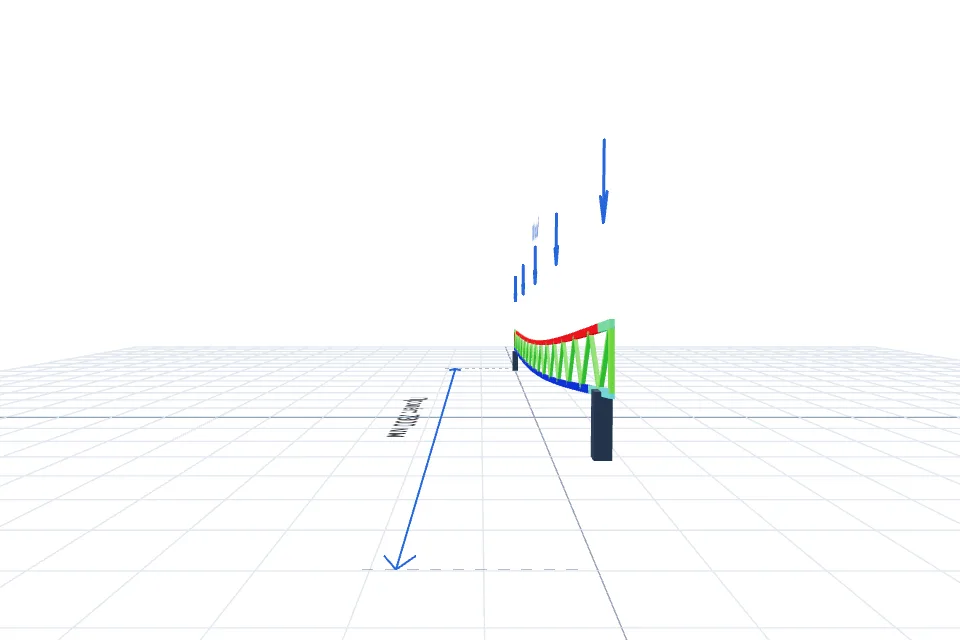

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
