Индивидуальный расчёт · № 1621
Навес для автомобиля 7400×10200 мм
Параллельная схема · профнастил
Пояса ферм — 60x60x3.0, решётка — 40x25x1.5. Комплект с монтажом на участке.
Металлокаркас
60x60x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 7400 мм
- Длина навеса
- 10200 мм
- Высота стоек
- 2500 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 144,44 мм
- Профиль поясов
- 60x60x3.0
- Профиль решётки
- 40x25x1.5
- Расчётная масса
- 2 034,84 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 7400×10200 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 7400 мм и длиной 10200 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 7400 мм, длина — 10200 мм, высота стоек — 2500 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 500 мм.
Каркас: пояса ферм — профиль 60x60x3.0, решётка — 40x25x1.5, прогоны — 40x25x1.5, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 460,14 м, расчётная масса металлокаркаса — 2 034,84 кг.
Кровля: профнастил, расчётная площадь — 83,93 м². Ветровые планки по двум торцам — 15.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 90,8 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
687 781 ₽
Монтаж
552 709 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 974.631 кг | 140 834,13 ₽ |
| Подготовка столбов, балок и деталей каркаса | 651.486 кг | 38 763,42 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба на готовое основание, до 3 м | 10 шт. | 17 000 ₽ |
| Монтаж продольных балок | 21.2 м | 12 614 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 10 шт. | 54 400 ₽ |
| Монтаж прогонов | 148.4 м | 45 410,4 ₽ |
| Зачистка, грунтование и окраска металла | 88.611 м² | 44 305,57 ₽ |
| Профиль 100x100x3.0 — обвязка, стойки | 54.0 м | 34 328,34 ₽ |
| Профиль 60x60x3.0 — пояса | 168.0 м | 62 921,04 ₽ |
| Профиль 40x25x1.5 — решётка, прогоны | 240.0 м | 29 304 ₽ |
| Опорные пластины и анкеры столбов | 10 компл. | 15 000 ₽ |
| Грунт-эмаль по металлу | 22.153 кг | 15 506,95 ₽ |
| Итого по разделу «Каркас навеса» | 513 787,85 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 36.8 м | 1 877 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 28.938 м³ | 88 550 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 16.536 м³ | 25 300 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 5.52 м² | 7 976 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 1567.853 кг | 146 594 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 12.402 м³ | 42 167 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 82.68 м² | 35 139 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 13.023 м³ | 97 673 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1932 м | 119 262 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 36.8 м | 6 624 ₽ |
| Плита: Песок: подушка 200 мм | 16.536 м³ | 14 882 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 21.6 кг | 5 400 ₽ |
| Итого по разделу «Фундамент — плита» | 591 444 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 83.929 м² | 64 205,32 ₽ |
| Монтаж торцевых планок | 15.836 м | 8 076,14 ₽ |
| Кровельное покрытие | 83.9 м² | 55 850,23 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 15.8 м | 7 126,01 ₽ |
| Итого по разделу «Кровля» | 135 257,7 ₽ | |
| ИТОГО | 1 240 489,55 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

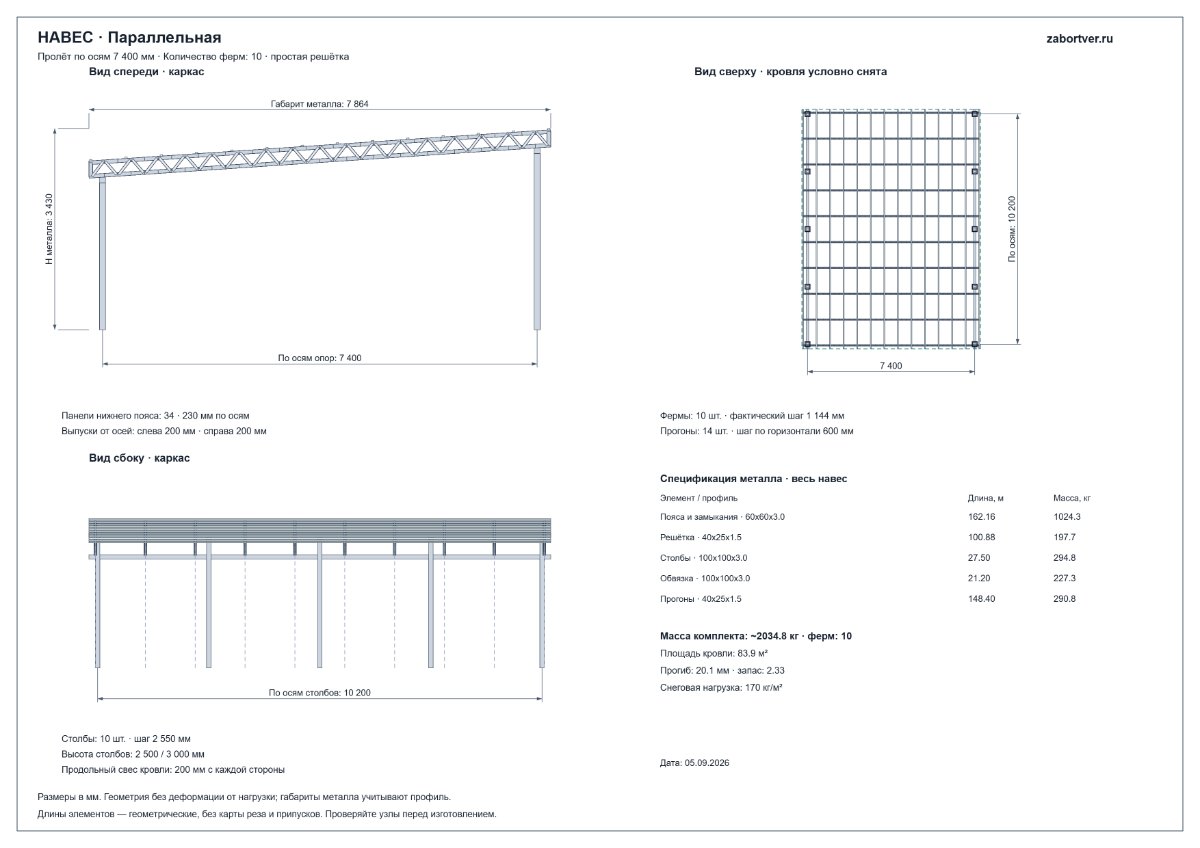

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 7 400 × 10 200 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 400 × 10 200 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 20,13 мм, коэффициент запаса 2,33.
Выбранная нагрузка
Снеговая нагрузка — 170 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 170 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 36 населённых пунктов со значением Sg ≤ 170 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

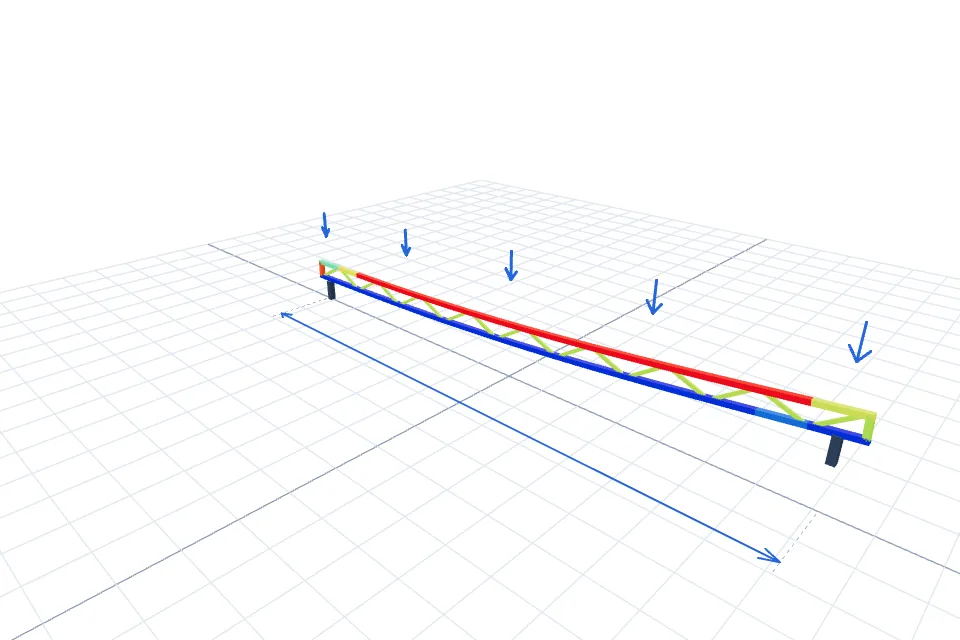

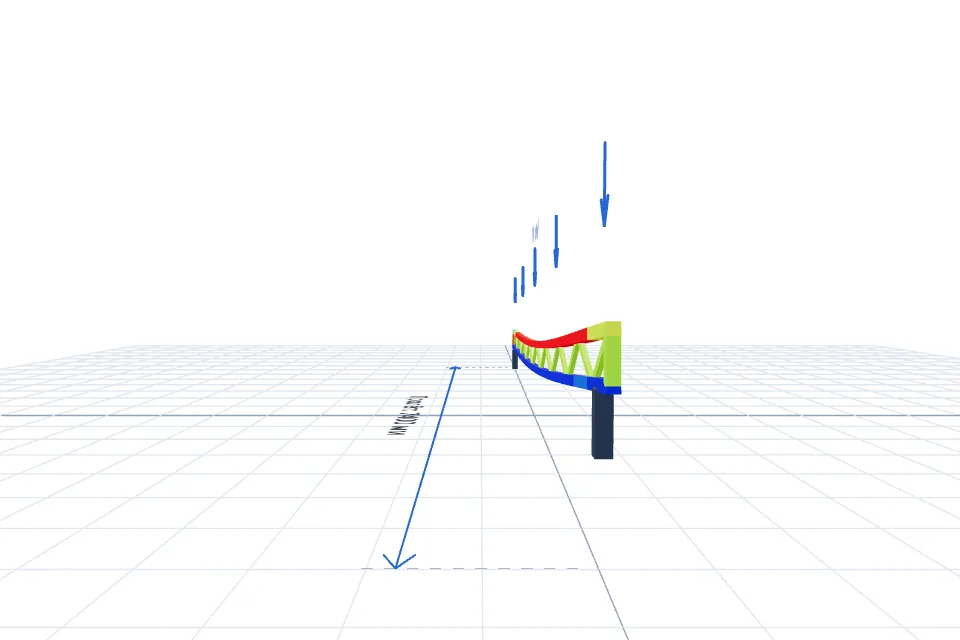

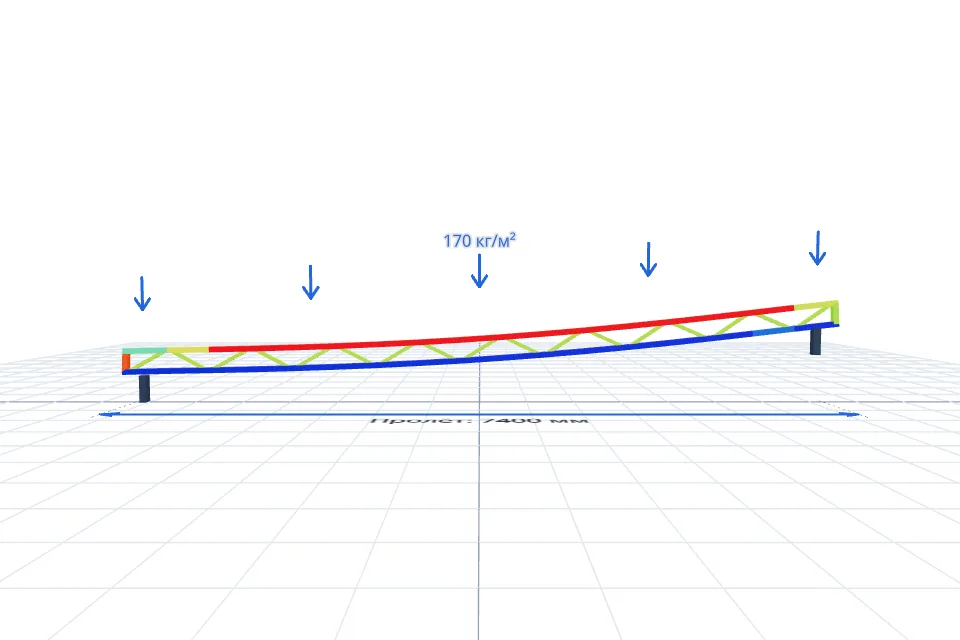

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
