Индивидуальный расчёт · № 751
Навес для автомобиля 7400×10300 мм
Параллельная схема · профнастил
Пояса ферм — 40x40x2.0, решётка — 40x20x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Не проходит
Основные характеристики
- Пролёт между опорами
- 7400 мм
- Длина навеса
- 10300 мм
- Высота стоек
- 2000 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1300 мм
- Фактический шаг ферм
- 1 287,5 мм
- Профиль поясов
- 40x40x2.0
- Профиль решётки
- 40x20x1.5
- Расчётная масса
- 1 328,47 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 7400×10300 мм — из чего складывается расчёт

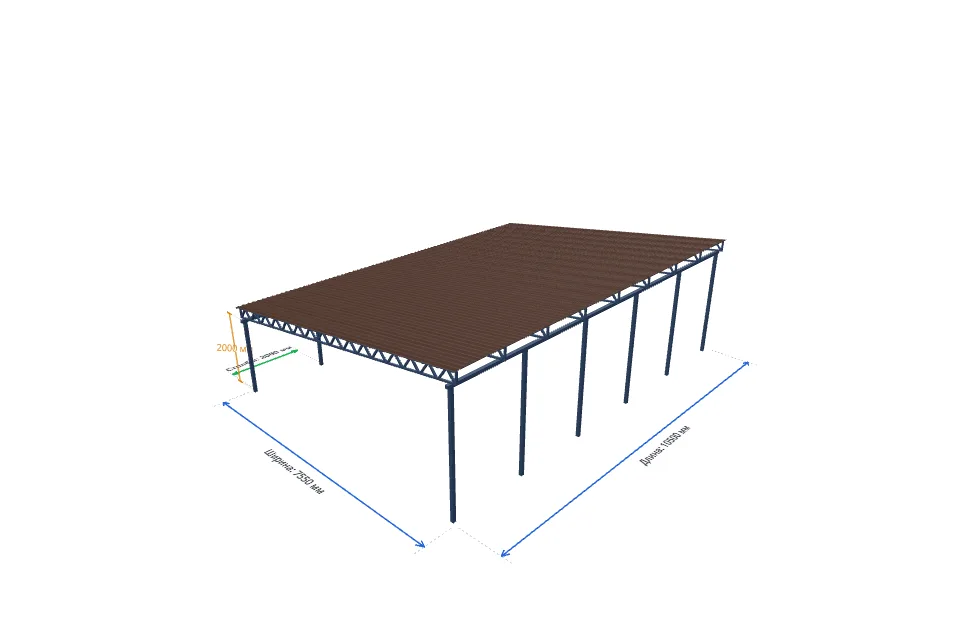

Расчёт относится к конкретному навесу шириной 7400 мм и длиной 10300 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 7400 мм, длина — 10300 мм, высота стоек — 2000 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1300 мм. Конструктивная высота ферм — 250 мм, подъём или перепад — 1000 мм.
Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 508,69 м, расчётная масса металлокаркаса — 1 328,47 кг.
Кровля: профнастил, расчётная площадь — 82,58 м². Ветровые планки по двум торцам — 15.7 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 77,05 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
327 924 ₽
Монтаж
249 121 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 439.24 кг | 63 470,24 ₽ |
| Подготовка столбов, балок и деталей каркаса | 755.157 кг | 44 931,84 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба с бетонированием, до 3 м | 12 шт. | 24 480 ₽ |
| Монтаж продольных балок | 21 м | 12 495 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 9 шт. | 48 960 ₽ |
| Монтаж прогонов | 220.5 м | 67 473 ₽ |
| Зачистка, грунтование и окраска металла | 79.83 м² | 39 915,03 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 72.0 м | 36 292,32 ₽ |
| Профиль 40x40x2.0 — пояса | 150.0 м | 27 258 ₽ |
| Профиль 40x20x1.5 — решётка, прогоны | 300.0 м | 32 724 ₽ |
| Грунт-эмаль по металлу | 19.958 кг | 13 970,26 ₽ |
| Итого по разделу «Каркас навеса» | 415 369,69 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 14.40 м × 1 (ставка Ø300 мм) | 14.4 прив. м | 17 136 ₽ |
| Бетонирование оснований опор | 0.926 м³ | 3 934,29 ₽ |
| Бетон оснований столбов, запас 5% | 0.972 м³ | 7 290,01 ₽ |
| Итого по разделу «Основания столбов» | 28 360,3 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 82.635 м² | 63 215,68 ₽ |
| Монтаж торцевых планок | 15.74 м | 8 027,39 ₽ |
| Кровельное покрытие | 82.6 м² | 54 989,38 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 15.7 м | 7 082,99 ₽ |
| Итого по разделу «Кровля» | 133 315,44 ₽ | |
| ИТОГО | 577 045,43 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

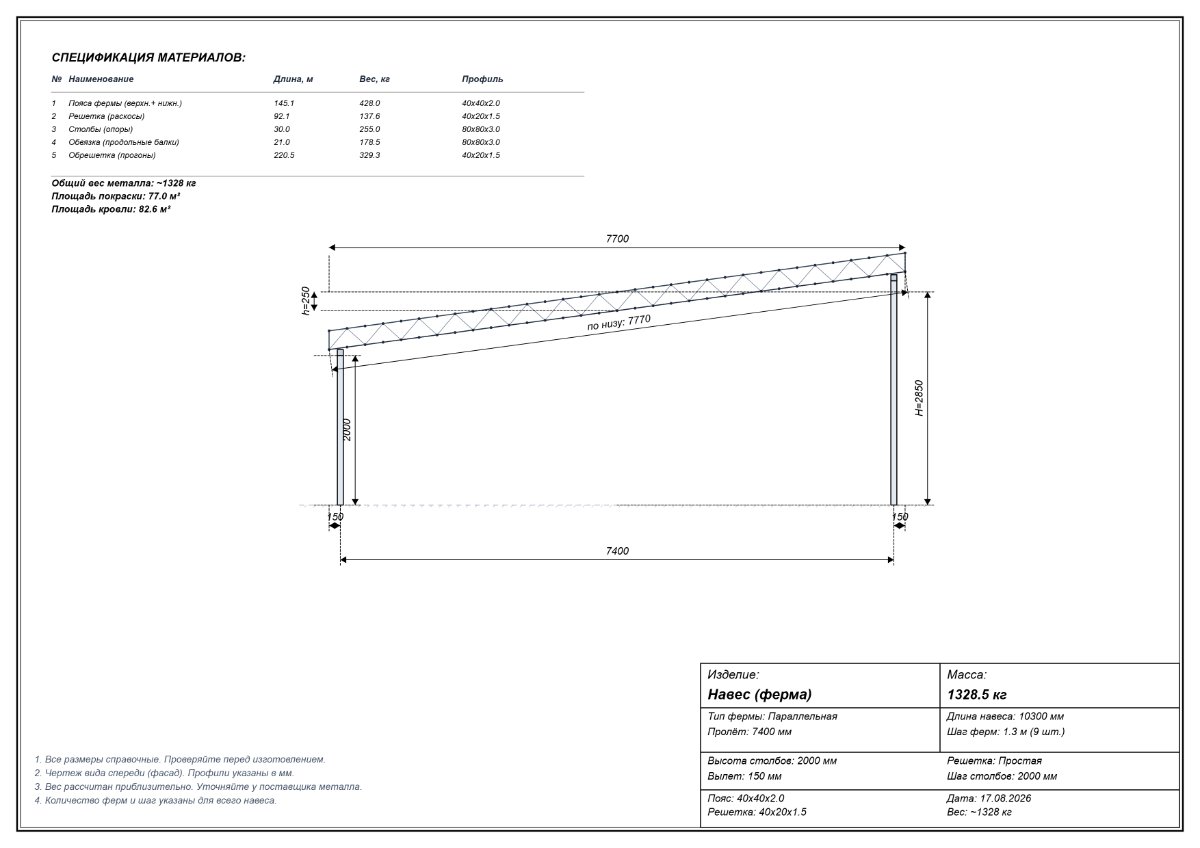

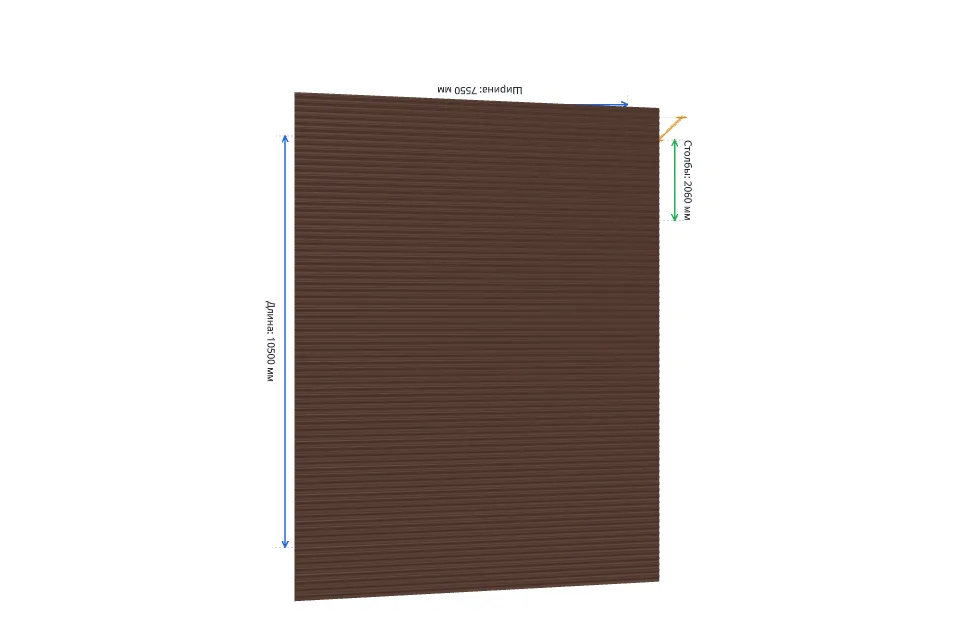

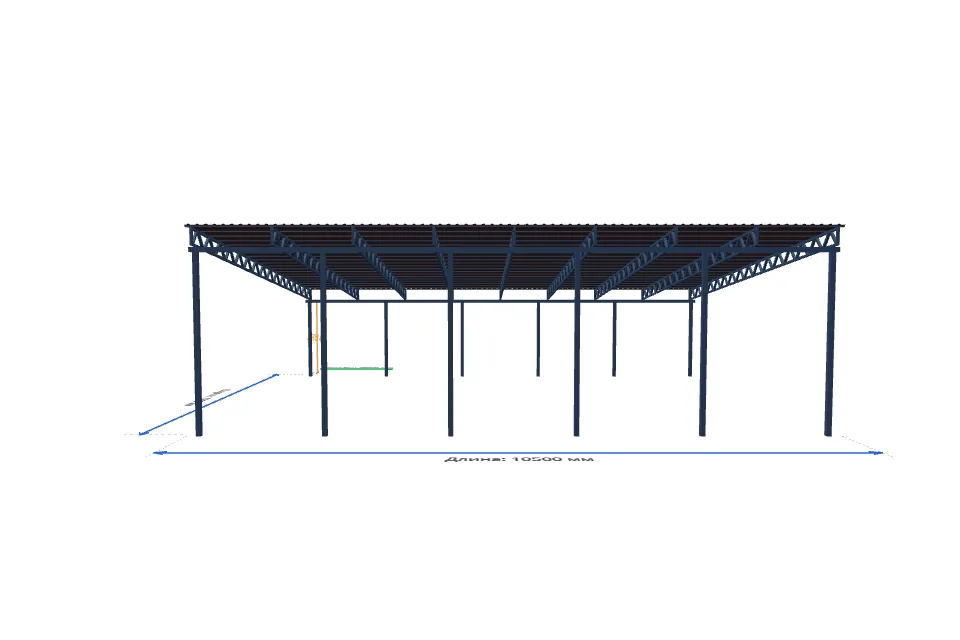

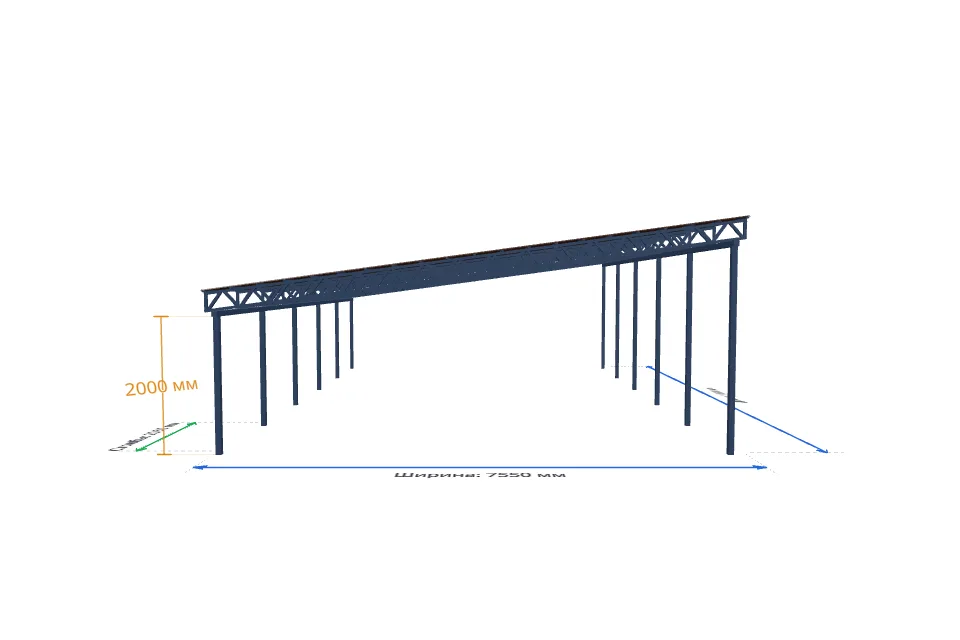

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 7 400 × 10 300 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 400 × 10 300 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Не проходит. Прогиб 39,21 мм, коэффициент запаса 1,18.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 39.2 мм, коэффициент запаса 1.18. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

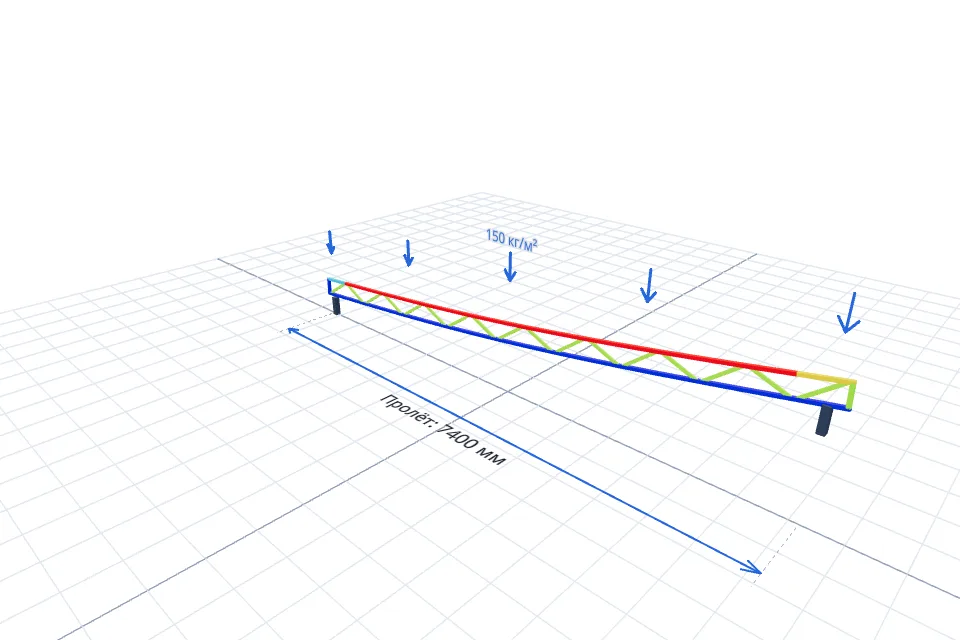

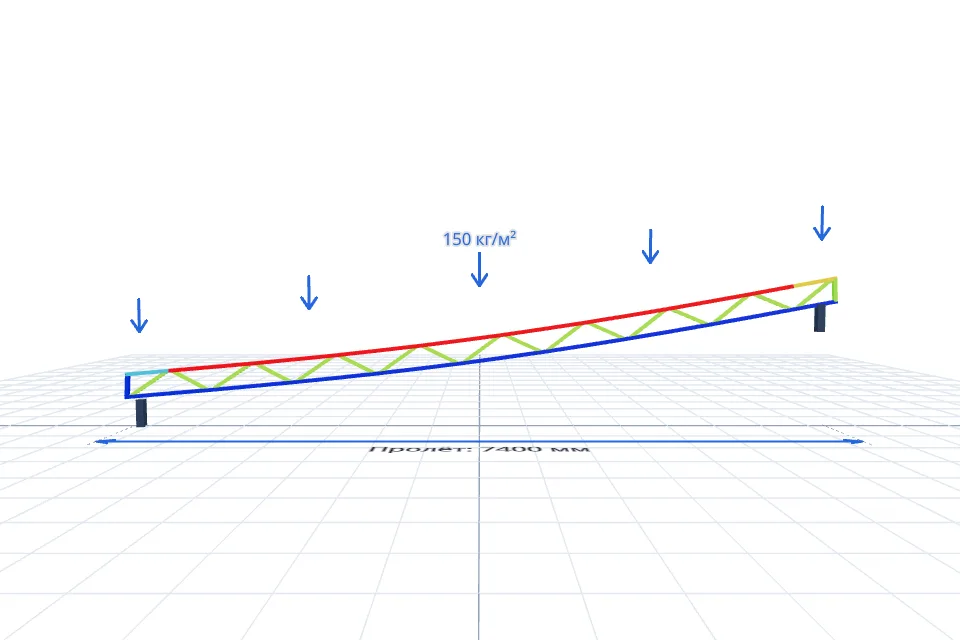

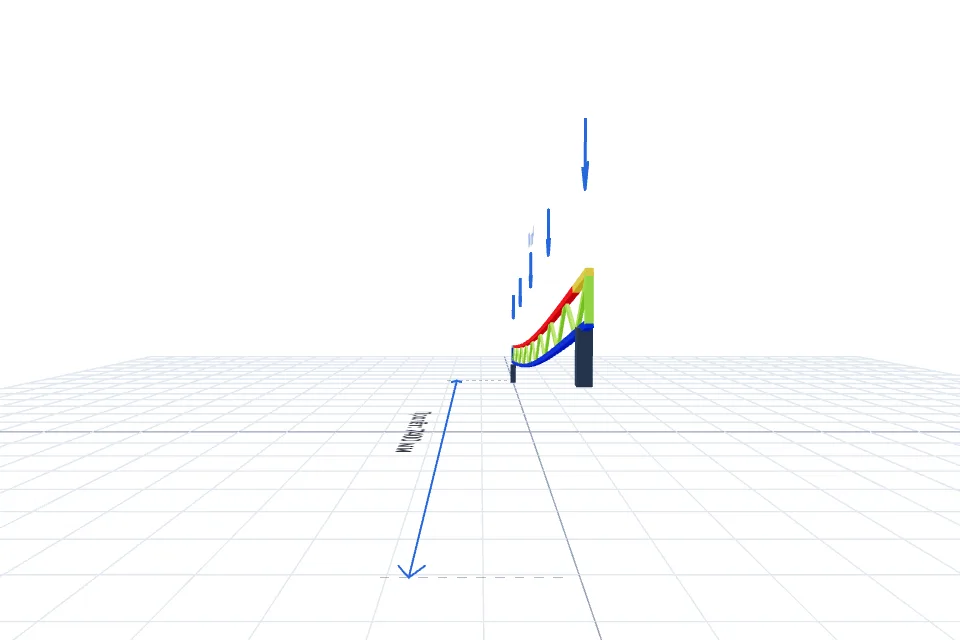

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
