Виды навеса
Индивидуальный расчёт · № 1793

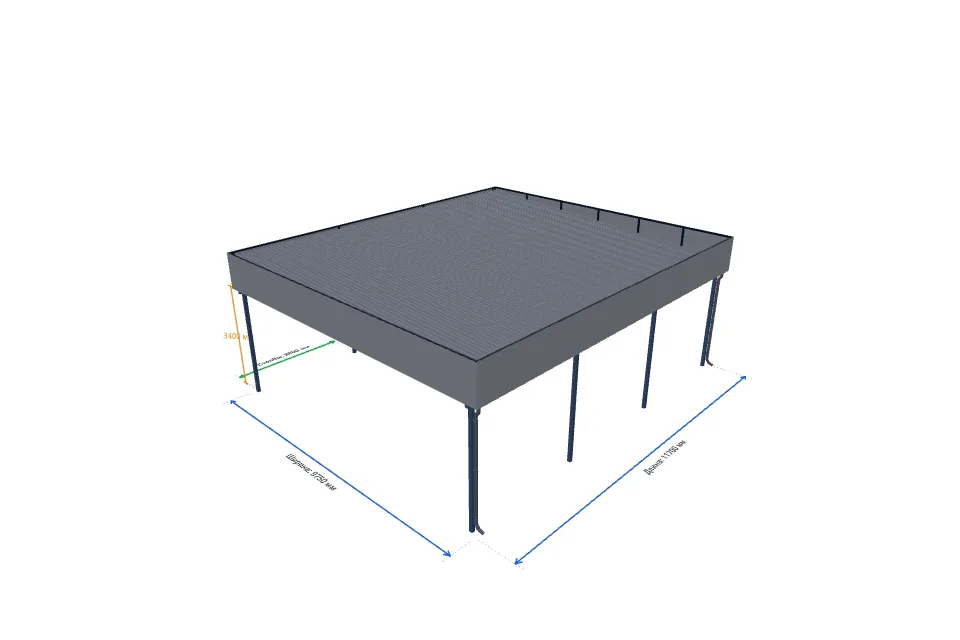

Навес с фризом 9500×11400 мм
Односкатная с фризом схема · профнастил
Пояса ферм — 60x60x3.0, решётка — 40x40x3.0. Комплект с монтажом на участке.
Металлокаркас
60x60x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 9500 мм
- Длина навеса
- 11400 мм
- Высота стоек
- 3400 мм
- Высота левого торца фермы
- 962 мм
- Высота правого торца фермы
- 308 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1300 мм
- Фактический шаг ферм
- 1 266,67 мм
- Профиль поясов
- 60x60x3.0
- Профиль решётки
- 40x40x3.0
- Расчётная масса
- 4 144,84 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуОдноскатный навес с фризом: конструкция и стоимость
Этот металлический навес из профильной трубы имеет односкатную крышу и прямоугольный фриз по периметру. Фриз закрывает торцы кровли и фермы: снаружи видна ровная линия, а уклон скрыт за облицовкой. Так получается современный навес для авто в стиле хай-тек, а не крыша без уклона.
Навес для машины можно разместить над парковкой у частного дома или на даче. Для двух автомобилей размеры подбирают с учётом открывания дверей, проезда и положения стоек. Калькулятор навеса с фризом позволяет сравнить стоимость при изменении размеров, профилей и покрытия.
Расчёт включает профильную трубу каркаса фриза и металлическую обшивку. Монтаж обшивки учитывается при выборе установки. Водосток и основание необходимо уточнить отдельно перед заказом. Для установки в Твери также нужно согласовать условия участка и проверить снеговую нагрузку.
Геометрия: пролёт между опорами — 9500 мм, длина — 11400 мм, высота стоек — 3400 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1300 мм. Наружная высота левого торца — 962 мм, правого — 308 мм. Перепад — 654 мм.
Каркас: пояса ферм — профиль 60x60x3.0, решётка — 40x40x3.0, прогоны — 60x40x2.0, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 862,38 м, расчётная масса металлокаркаса — 4 144,84 кг.
Кровля: профнастил, расчётная площадь — 118,42 м². Ветровые планки по двум торцам — 20.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 185,64 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
В смете отдельно указаны каркас фриза из профиля 60x40x2.0, металлическая обшивка и её монтаж при выборе установки. Водосток согласовывается отдельно.
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
1 042 423 ₽
Монтаж
561 981 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 1675.725 кг | 242 142,31 ₽ |
| Подготовка столбов, балок и деталей каркаса | 1910.741 кг | 113 689,1 ₽ |
| Разметка мест установки опор | 1 компл. | 3 400 ₽ |
| Монтаж столба с бетонированием, до 3 м | 8 шт. | 16 320 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 3.2 м | 2 720 ₽ |
| Монтаж продольных балок | 23.4 м | 13 923 ₽ |
| Монтаж поперечной фермы: свыше 9 м или 250 кг | 10 шт. | 93 500 ₽ |
| Монтаж прогонов | 351 м | 107 406 ₽ |
| Монтаж каркаса фриза | 111.073 м | 47 206,19 ₽ |
| Зачистка, грунтование и окраска металла | 194.15 м² | 97 075 ₽ |
| Профиль 100x100x3.0 — обвязка, стойки | 72.0 м | 45 771,12 ₽ |
| Профиль 60x60x3.0 — пояса | 222.0 м | 83 145,66 ₽ |
| Профиль 40x40x3.0 — решётка | 168.0 м | 40 094,88 ₽ |
| Профиль 60x40x2.0 — прогоны, каркас фриза | 480.0 м | 110 880 ₽ |
| Грунт-эмаль по металлу | 48.537 кг | 33 976,25 ₽ |
| Итого по разделу «Каркас навеса» | 1 051 249,51 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 9.60 м × 1 (ставка Ø300 мм) | 9.6 прив. м | 11 424 ₽ |
| Бетонирование оснований опор | 0.583 м³ | 2 475,98 ₽ |
| Бетон оснований столбов, запас 5% | 0.612 м³ | 4 587,85 ₽ |
| Итого по разделу «Основания столбов» | 18 487,83 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 118.417 м² | 90 588,93 ₽ |
| Монтаж торцевых планок | 20.242 м | 10 323,52 ₽ |
| Кровельное покрытие | 118.4 м² | 78 800,53 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 20.2 м | 9 108,99 ₽ |
| Итого по разделу «Кровля» | 188 821,97 ₽ | |
| Обшивка фриза | ||
| Монтаж обшивки фриза | 49.327 м² | 125 783,19 ₽ |
| Металлическая обшивка фриза | 49.33 м² | 44 394,07 ₽ |
| Итого по разделу «Обшивка фриза» | 170 177,26 ₽ | |
| Водосток и обогрев | ||
| Монтаж водосточного желоба | 11.7 м | 10 939,5 ₽ |
| Монтаж водосточных труб | 7.481 м | 5 722,87 ₽ |
| Укладка и крепление греющего кабеля | 33.643 м | 14 298,22 ₽ |
| Подключение и проверка обогрева водостока | 1 компл. | 5 950 ₽ |
| Водосточный желоб | 11.7 пог. м | 37 440 ₽ |
| Водосточные трубы (2 шт.) | 7.481 пог. м | 23 938,79 ₽ |
| Греющий кабель на крыше (зигзаг 50×50 см) | 26.162 пог. м | 60 172,59 ₽ |
| Греющий кабель в двух водосточных трубах | 7.481 пог. м | 17 206 ₽ |
| Итого по разделу «Водосток и обогрев» | 175 667,97 ₽ | |
| ИТОГО | 1 604 404,54 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

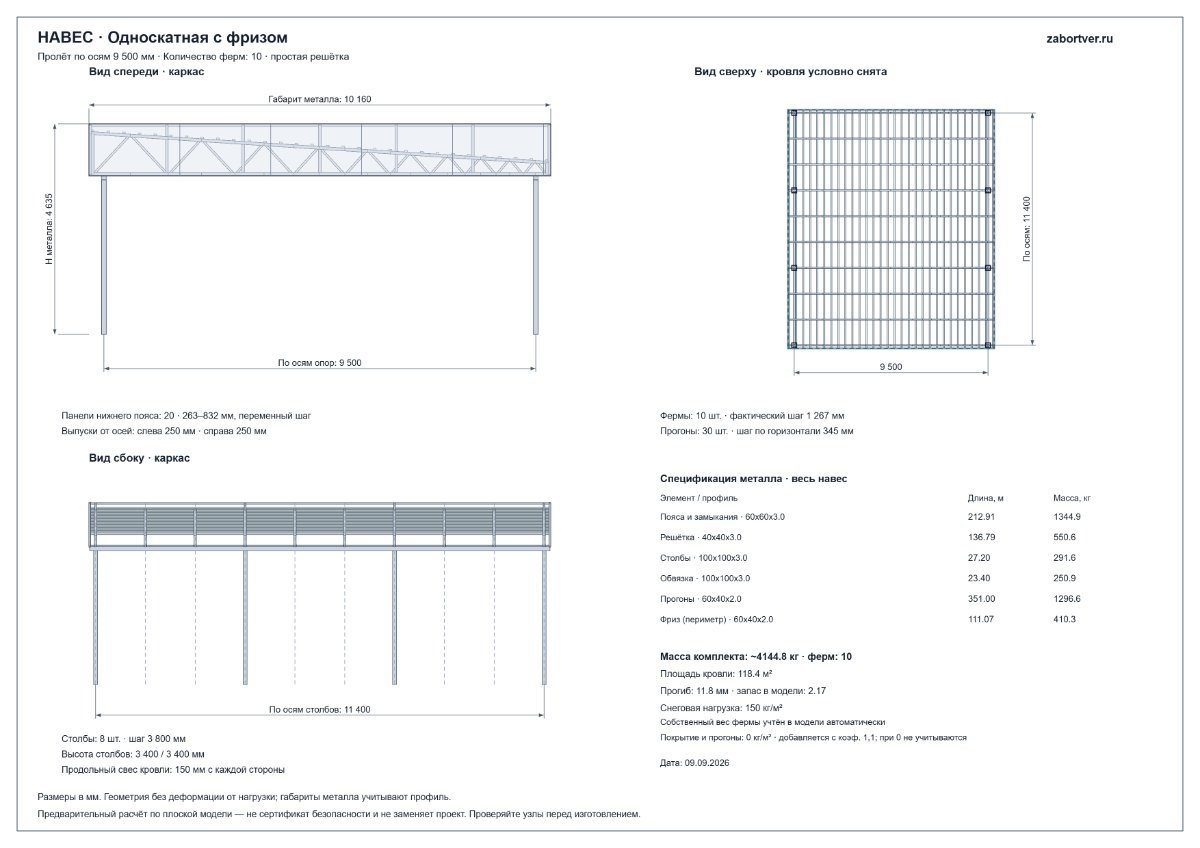

Чертёж навеса
Вид спереди, сбоку и сверху для навеса с фризом 9 500 × 11 400 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…

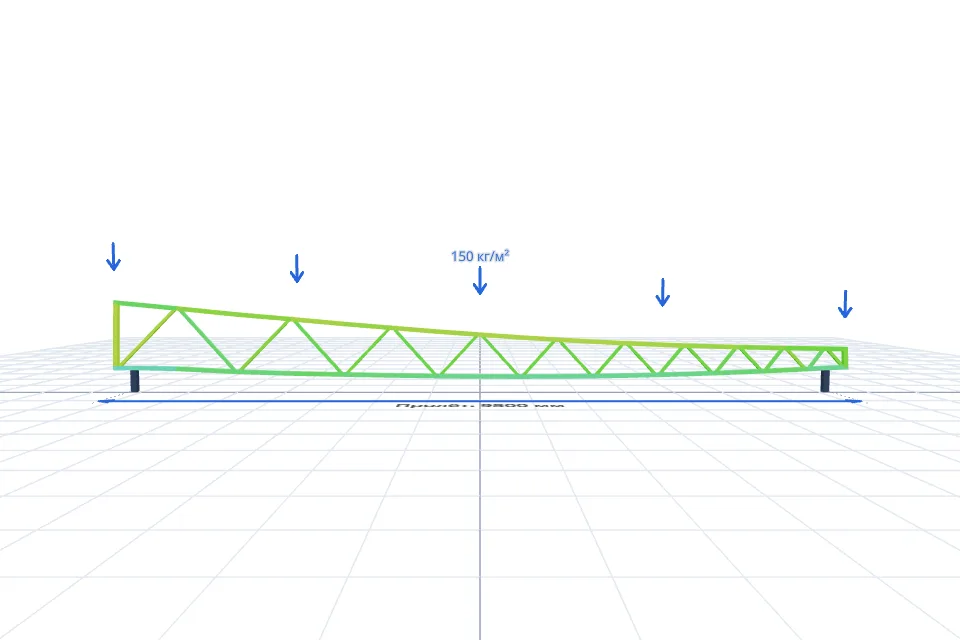

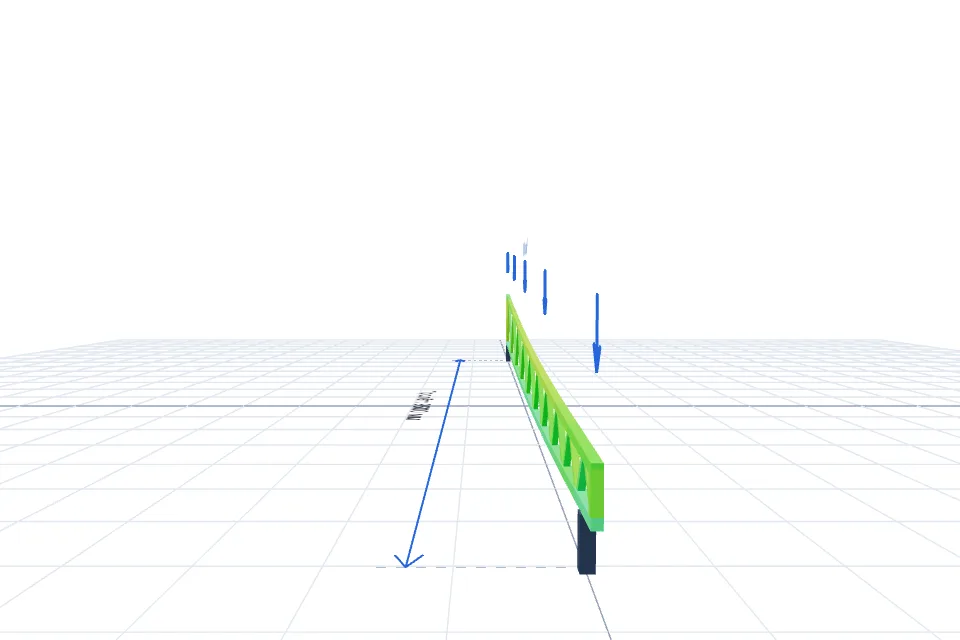

Чертёж фермы
Чертёж поперечной фермы навеса 9 500 × 11 400 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 11,81 мм, коэффициент запаса 2,17.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

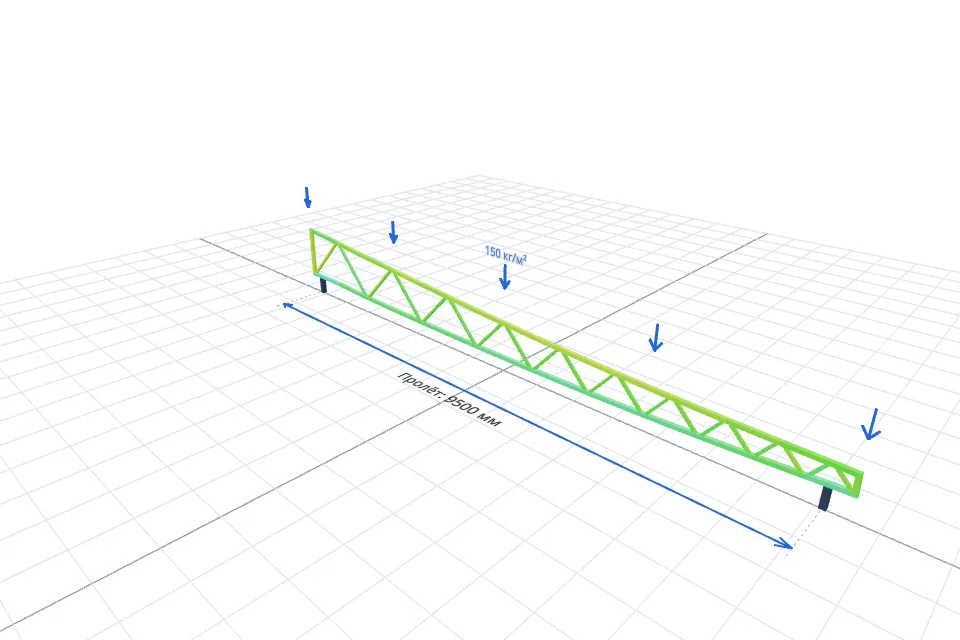

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Навес с плоской крышей и односкатный навес с фризом — это одно и то же?
В этом расчёте показан односкатный навес с фризом: декоративный пояс по периметру скрывает уклон кровли и создаёт плоский силуэт. Это не горизонтальная крыша без уклона. При заказе навеса с плоской крышей важно уточнить конструкцию и направление стока воды.
Что такое фриз и почему такой навес называют хай-тек?
Фриз — наружный пояс по периметру навеса, закрывающий торцы кровли и фермы. Прямые линии и скрытый скат придают современному навесу для авто вид в стиле хай-тек. Фриз не заменяет несущие фермы и не отменяет проверку снеговой нагрузки.
От чего зависит цена плоского навеса для автомобиля в Твери?
Стоимость зависит от размеров, профилей каркаса, шага ферм, кровельного материала и работ. В калькуляторе учтены профильная труба каркаса фриза, металлическая обшивка и её монтаж при выборе установки. Водосток, основание и условия участка нужно согласовать отдельно.
Можно ли рассчитать навес с фризом на одну или две машины?
Да, измените ширину и длину в калькуляторе под размеры автомобилей, открывание дверей и проезд между опорами. Число машин само по себе не определяет размеры навеса. Перед изготовлением нужно проверить размещение стоек, уклон, водоотвод и снеговую нагрузку для участка в Твери или Тверской области.
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
